Pinças de comprimento fixo
A Schlenker concebe e fabrica Pinças de comprimento fixo para oferecer máxima precisão e fiabilidade. A sua utilização melhora consideravelmente a qualidade da maquinagem e a precisão das máquinas.
As pinças de comprimento fixo são utilizadas na árvore principal e na contra-árvore. Podem ser instaladas em diferentes tipos de máquinas, como tornos, tornos automáticos de cabeçote móvel, máquinas multifuso, tornos convencionais, tornos controlados por cames e máquinas especiais. O aperto é efetuado pelo casquilho de pressão, que empurra axialmente a pinça contra a porca de união.

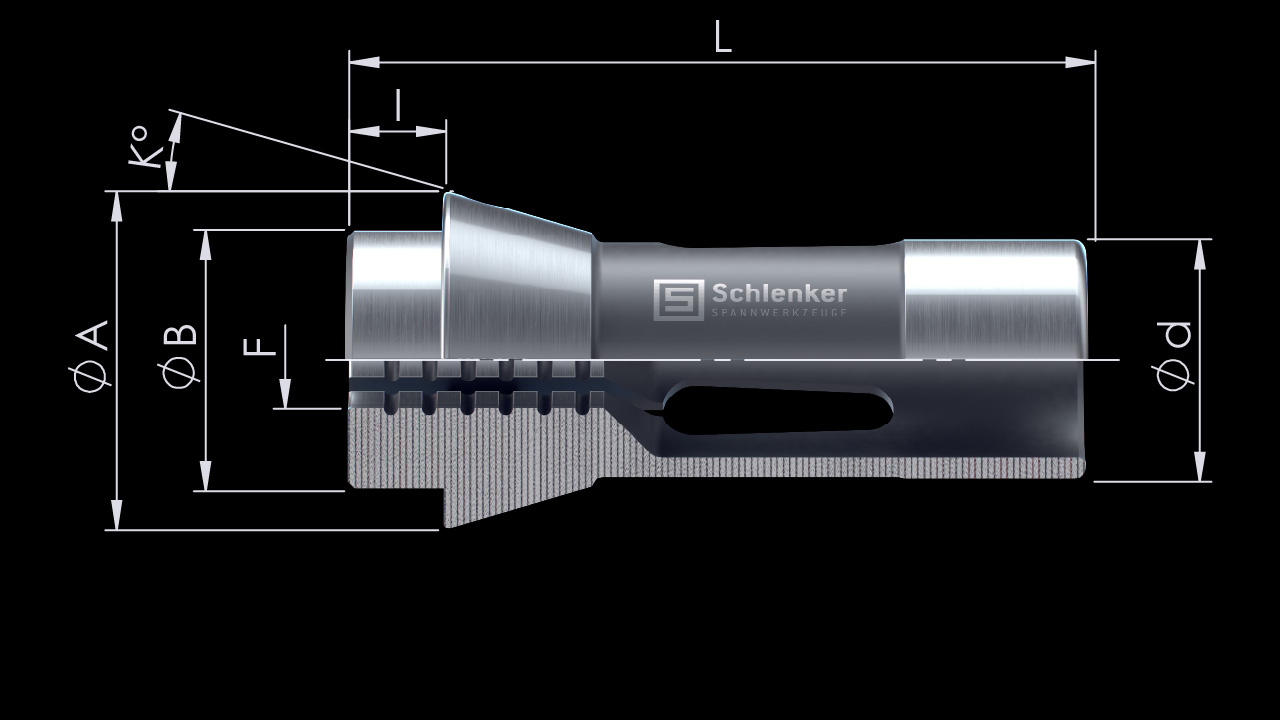

| d | Ø Haste |
| A | Ø Cabeça |
| B | Ø Saliência |
| I | Comprimento da saliência |
| L | Comprimento total |
| K | Ângulo de conicidade |
| F | Forma |
Tabela informativa - clique para expandir
| Referência | ø d [mm] |
ø A [mm] |
ø B [mm] |
I [mm] |
L [mm] |
K [Graus] |
F min. – max. [mm] |
||
 |
 |
 |
|||||||
| E101 F8-577 TF8 |
8 | 12 | 8 | 4,5 | 42 | 16 | 0,5 – 5,0 | 1,0 – 3,5 | 1,0 – 4,5 |
| E109 F10 TF10 |
10 | 16 | 10 | 5,5 | 47,5 | 20 | 0,5 – 7,0 | 1,0 – 5,0 | 1,0 – 6,5 |
| E112 | 11 | 19 | 12 | 6 | 41 | 22 | 0,5 – 7,0 | 1,0 – 5,0 | 1,0 – 6,5 |
| E116 F13 |
13 | 19 | 13 | 6 | 64 | 16 | 0,5 – 9,5 | 2,0 – 7,0 | 2,0 – 8,5 |
| E118 | 14 | 19,5 | 15 | 6 | 46 | 15 | 0,5 – 10,0 | 2,0 – 7,0 | 2,0 – 9,0 |
| E120 F15 TF15 |
15 | 21 | 15 | 6 | 64 | 16 | 0,5 – 12,0 | 2,0 – 8,5 | 2,0 – 10,5 |
| EF16 E1212 TF16 |
16 | 21 | 16 | 6 | 64 | 16 | 0,5 – 12,0 | 2,0 – 8,5 | 2,0 – 10,5 |
| SYF16 M14x0,75 |
16 | 21 | 16 | 8 | 66 | 16 | 0,5 – 12,0 | 2,0 – 8,5 | 2,0 – 10,5 |
| E127 TF18 |
18 | 25 | 18 | 6 | 67 | 16 | 0,5 – 13,0 | 2,0 – 9,5 | 2,0 – 11,5 |
| E136 F20-201 |
20 | 26 | 19 | 5 | 54 | 15 | 0,5 – 16,5 | 2,0 – 12,0 | 2,0 – 14,5 |
| E138 F20-87 TF20 |
20 | 28 | 21 | 7 | 67 | 16 | 0,5 – 16,0 | 2,0 – 11,5 | 2,0 – 14,0 |
| E140 F22 TF22 |
22 | 30 | 21 | 6 | 55 | 15 | 0,5 – 16,5 | 2,0 – 12,0 | 2,0 – 14,5 |
| TF24 | 24 | 28 | 22 | 7 | 62 | 15 | 0,5 – 18,5 | 2,0 – 13,0 | 2,0 – 16,0 |
| E144 | 25 | 34 | 25 | 6 | 65 | 15 | 0,5 – 20,0 | 2,0 – 14,5 | 2,0 – 17,0 |
| E145 F25 TF25 |
25 | 35 | 27 | 10 | 77 | 16 | 0,5 – 20,0 | 2,0 – 14,5 | 2,0 – 17,5 |
| E147 F27-22 |
27 | 38 | 30 | 8 | 72,7 | 15 | 0,5 – 23,0 | 2,0 – 16,0 | 2,0 – 20,0 |
| E148 F28 |
28 | 38 | 28 | 7 | 70 | 15 | 0,5 – 23,0 | 2,0 – 16,0 | 2,0 – 20,0 |
| BS20 | 28 | 35 | 27 | 10 | 77 | 16 | 0,5 – 23,0 | 2,0 – 16,0 | 2,0 – 20,0 |
| E157 F30 TF30 |
30 | 42 | 34 | 10 | 80 | 16 | 0,5 – 25,0 | 2,0 – 18,0 | 2,0 – 22,0 |
| EF30 E1446 |
30 | 38 | 32 | 6 | 65 | 15 | 0,5 – 26,0 | 2,0 – 18,5 | 2,0 – 22,5 |
| E161 F32 |
32 | 45 | 34 | 8 | 75 | 15 | 1,0 – 25,5 | 2,0 – 18,0 | 2,0 – 22,5 |
| 0166 | 32 | 40 | 34 | 6 | 65 | 15 | 1,0 – 28,0 | 2,0 – 20,0 | 2,0 – 24,5 |
| E162 | 35 | 43 | 34 | 7 | 70 | 15 | 1,0 – 29,5 | 2,0 – 21,0 | 2,0 – 25,5 |
| E163 F35 |
35 | 48 | 38 | 8 | 80 | 15 | 1,0 – 30,5 | 2,0 – 21,5 | 2,0 – 25,5 |
| EF37 E1536 TF37 |
37 | 47 | 40 | 10 | 92 | 16 | 1,0 – 32,0 | 2,0 – 22,5 | 2,0 – 27,0 |
| EF38 E164 |
38 | 49 | 38 | 9,5 | 108 | 15 | 1,0 – 32,0 | 2,0 – 22,5 | 2,0 – 28,0 |
| EF40 | 40 | 47 | 40 | 10 | 92 | 16 | 1,0 – 36,0 | 2,0 – 25,5 | 2,0 – 31,5 |
| E171 F42 |
42 | 55 | 42 | 9 | 94 | 15 | 1,0 – 37,0 | 4,0 – 26,5 | 4,0 – 32,0 |
| TF43 | 43 | 53 | 46 | 10 | 92 | 16 | 1,0 – 39,0 | 4,0 – 27,5 | 4,0 – 33,5 |
| TF44 | 44 | 52 | 44 | 10 | 92 | 16 | 1,0 – 38,0 | 4,0 – 27,0 | 4,0 – 33,0 |
| E173 F48 |
48 | 60 | 50 | 9 | 94 | 15 | 1,0 – 42,0 | 4,0 – 30,0 | 4,0 – 36,5 |
| TF48 | 48 | 60 | 50 | 9 | 94 | 15 | 1,0 – 42,0 | 4,0 – 30,0 | 4,0 – 36,5 |
| BS38 | 48 | 54 | 44 | 10 | 100 | 15 | 1,0 – 40,0 | 4,0 – 28,0 | 4,0 – 34,5 |
| E177 F58 |
58 | 70 | 60 | 9 | 94 | 15 | 3,0 – 52,0 | 4,0 – 37,0 | 4,0 – 45,0 |
| E185 F66 |
66 | 84 | 73 | 9 | 110 | 15 | 3,0 – 60,0 | 5,0 – 42,5 | 5,0 – 52,0 |
| E185 – Kurz F66 |
85 | 73 | 9 | 40 | 15 | 61,0 – 65,0 | |||
| E190 F88 |
88 | 106 | 94 | 10 | 115 | 15 | 60,0 – 80,0 | 20,0 – 56,0 | 20,0 – 69,0 |
| E193 F90 |
90 | 107 | 92 | 12,5 | 130 | 15 | a. A. | a. A. | a. A. |
Disponibilizamos uma vasta gama de opções para as nossas pinças de comprimento fixo. Quer pretenda simplificar o trabalho, melhorar a qualidade da produção ou satisfazer um requisito de fabrico específico do cliente. Experimente agora as nossas pinças de comprimento fixo. Ficará convencido.

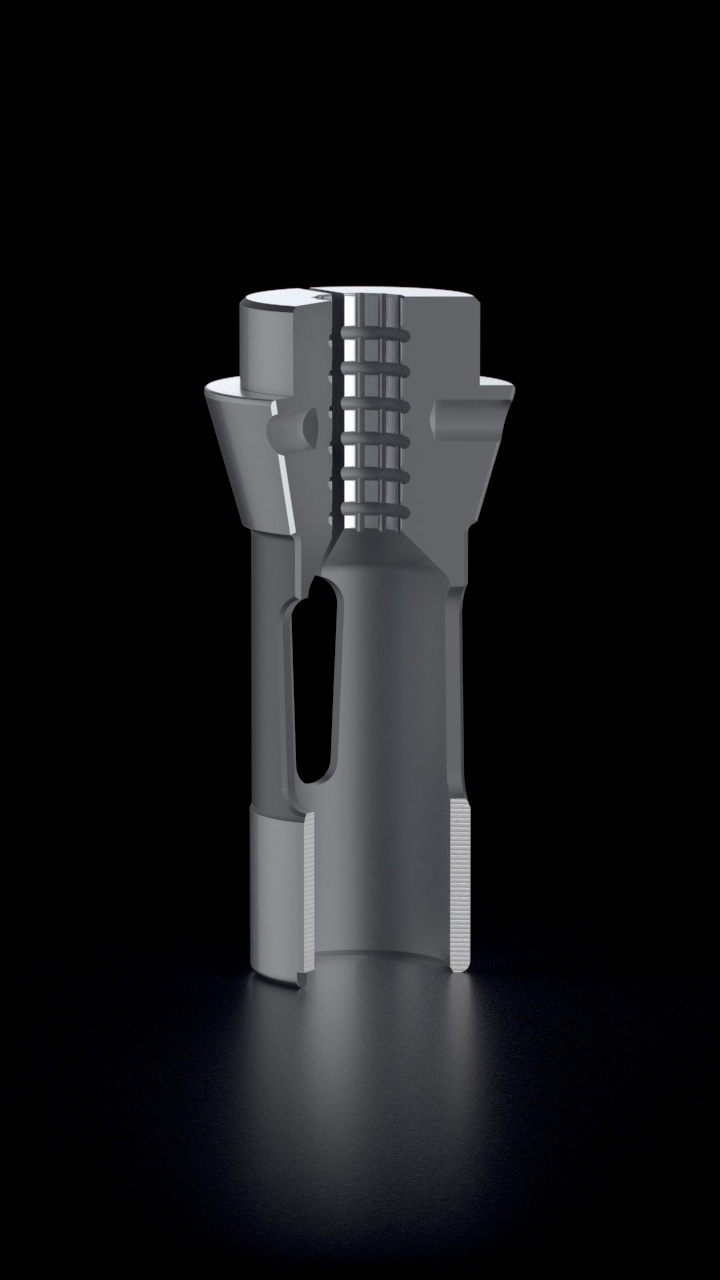

As configurações das superfícies de aperto Schlenker são desenvolvidas e fabricadas para responder a uma vasta gama de requisitos técnicos e cenários de aplicação. A sua geometria e características de superfície permitem adaptar o sistema de aperto a diferentes tarefas de maquinagem, garantindo um funcionamento fiável e um desempenho consistente em condições variáveis.

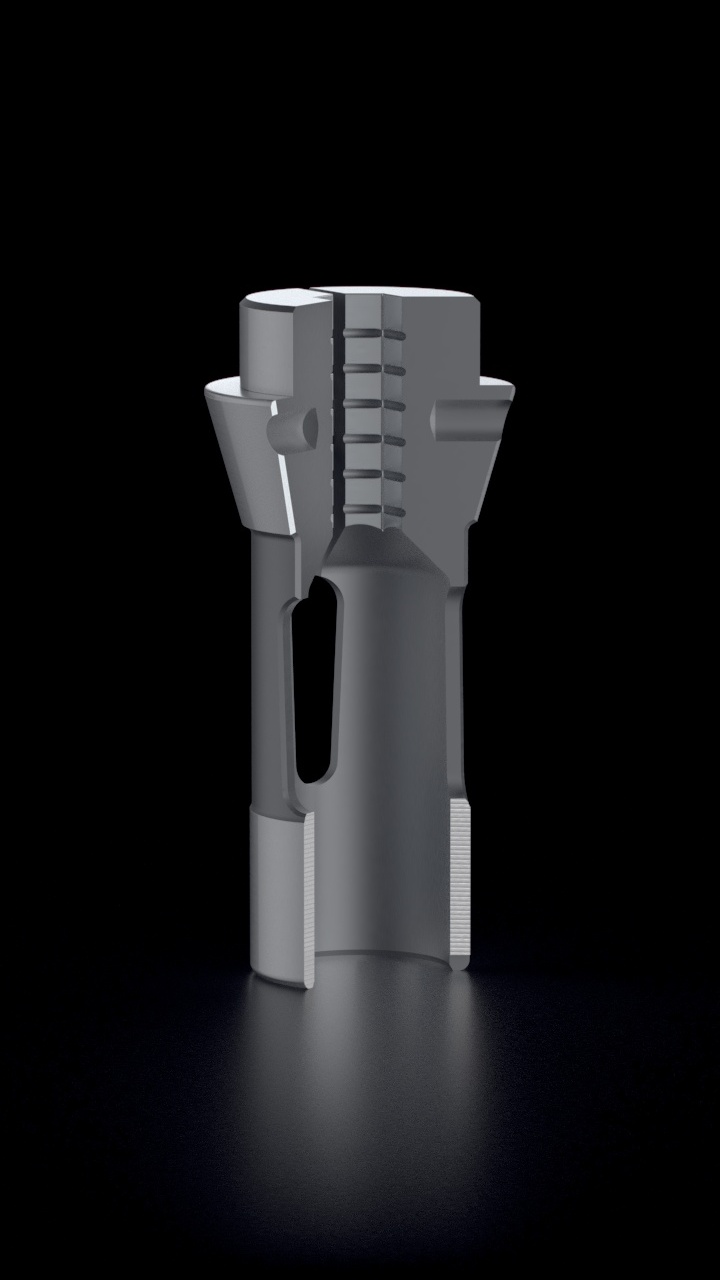

Os perfis e contornos de aperto Schlenker são desenvolvidos e fabricados para se adaptarem a numerosas geometrias de barra, requisitos técnicos e cenários de aplicação. A sua geometria e características de contacto permitem adaptar o sistema de aperto a diferentes perfis e contornos do material, garantindo uma orientação fiável, uma fixação segura e um desempenho consistente em condições variáveis.

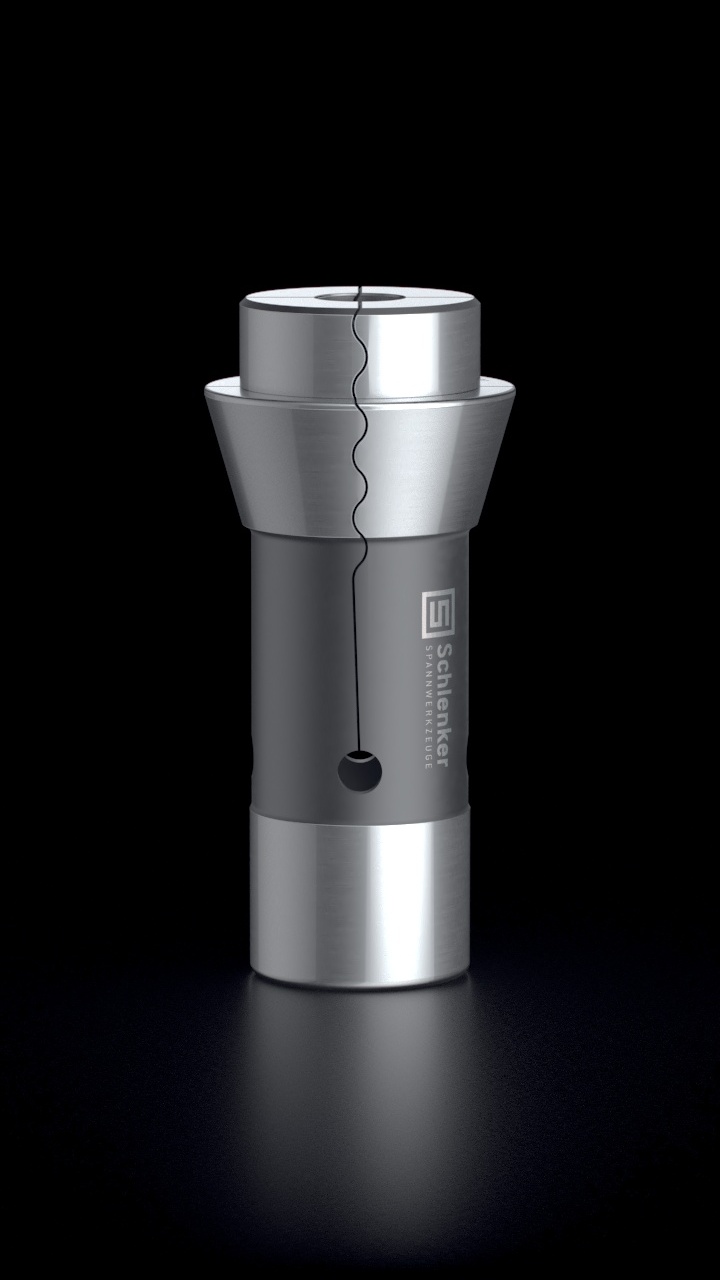

As configurações das ranhuras das pinças Schlenker são desenvolvidas e fabricadas para responder a uma vasta gama de requisitos técnicos e cenários de aplicação. A sua geometria e disposição permitem que a pinça obtenha a flexibilidade e o comportamento de aperto necessários, garantindo uma distribuição fiável da força e um desempenho consistente em condições variáveis.

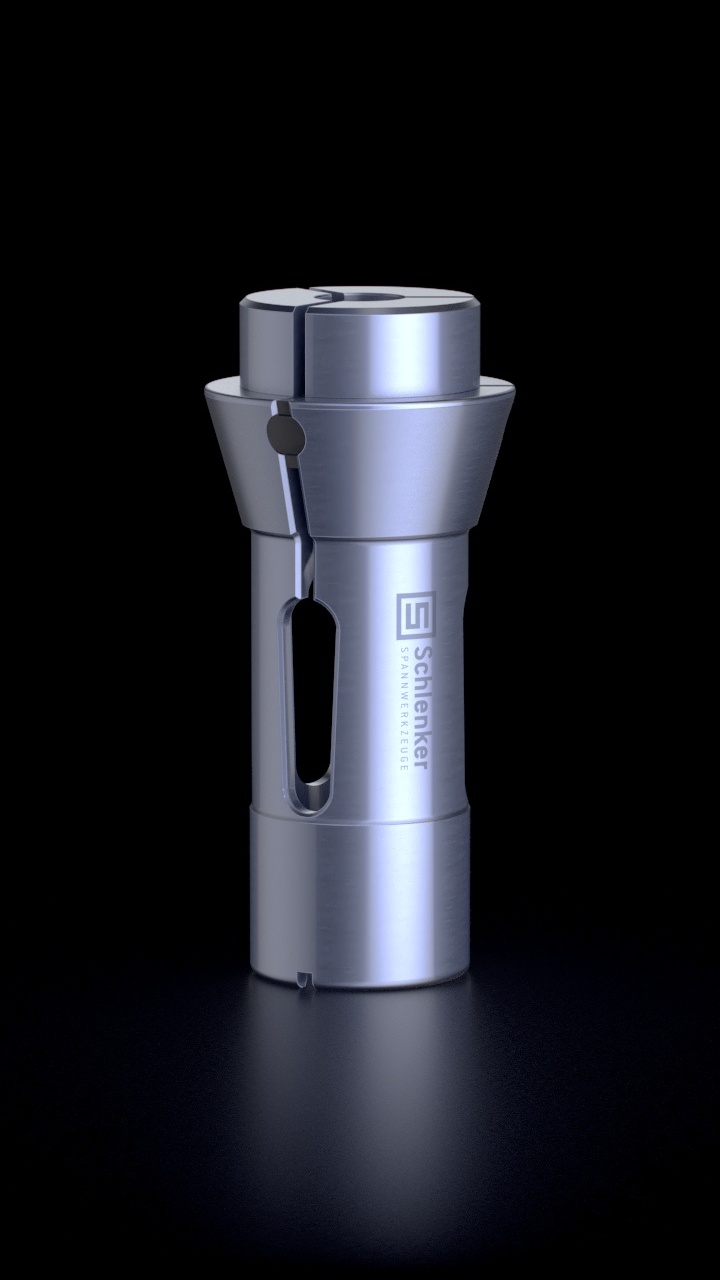

As soluções Schlenker para redução do desgaste são desenvolvidas e fabricadas para responder a uma vasta gama de requisitos técnicos e cenários de aplicação. As suas características construtivas e funcionais ajudam a minimizar a fricção e a tensão superficial, garantindo menor desgaste, maior vida útil e um desempenho consistente em condições variáveis.

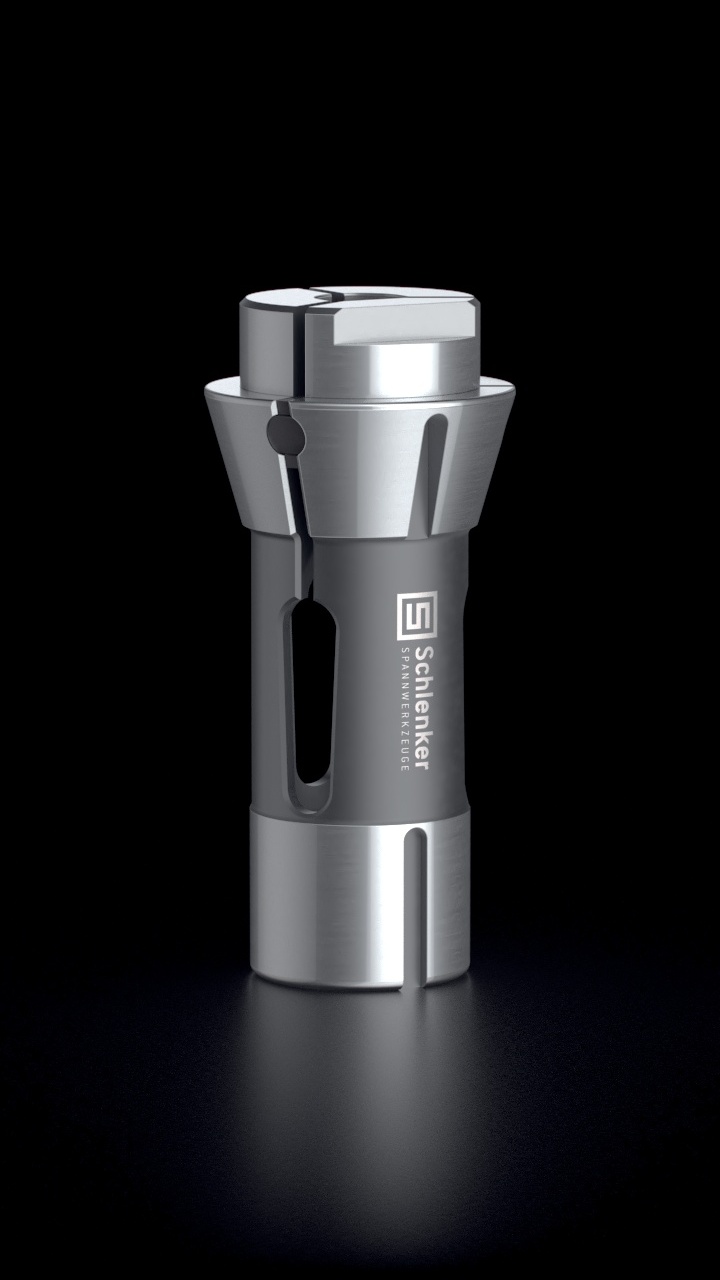

As características de posicionamento das pinças Schlenker são desenvolvidas e fabricadas para garantir uma orientação precisa da pinça na máquina numa vasta gama de requisitos técnicos e cenários de aplicação. A sua geometria e referências permitem ao sistema de aperto alinhar-se de forma fiável com diferentes perfis e contornos, garantindo um posicionamento preciso e um desempenho consistente em condições variáveis.

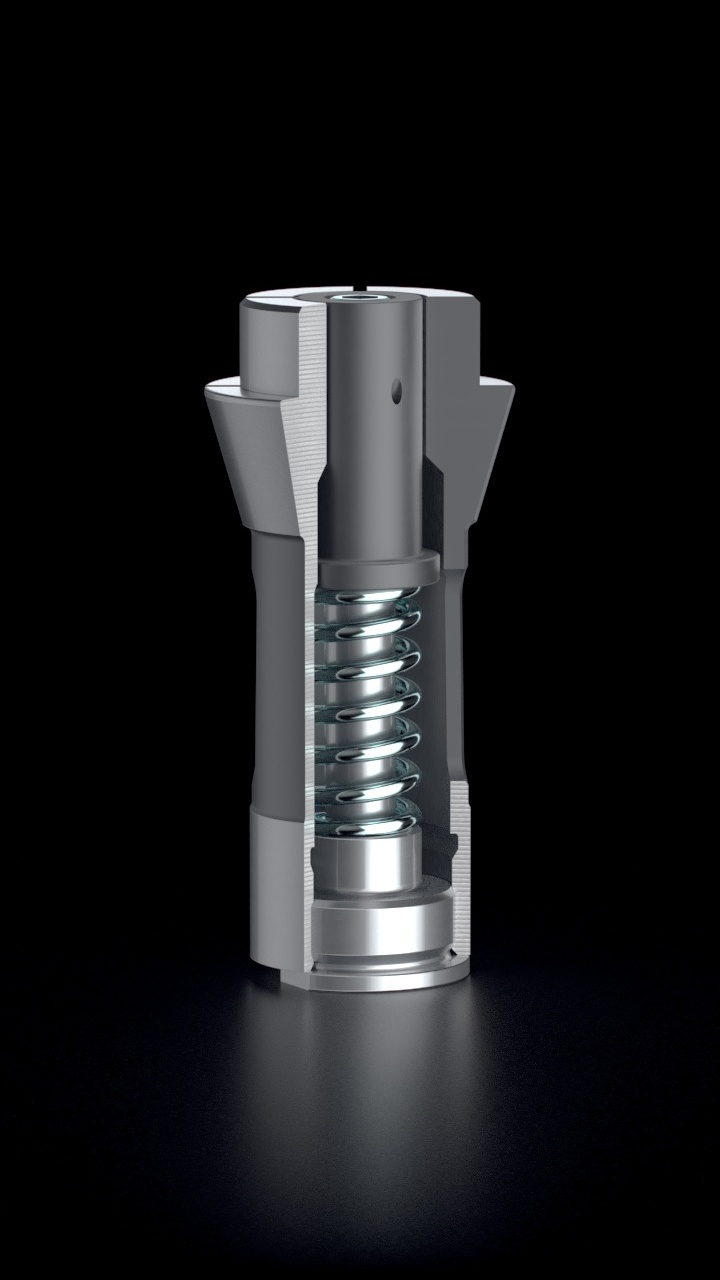

As versões adicionais de pinças Schlenker são desenvolvidas e fabricadas para responder a uma vasta gama de requisitos técnicos e cenários de aplicação. As suas características construtivas e funcionais permitem adaptar a pinça a requisitos específicos, garantindo um funcionamento fiável e um desempenho consistente em condições variáveis.
Os insertos para pinças Schlenker são desenvolvidos e fabricados para responder a uma vasta gama de requisitos técnicos e cenários de aplicação. As suas propriedades de material e características funcionais permitem adaptar a pinça a barras sensíveis e condições de trabalho específicas, ajudando a evitar marcas, simplificar a substituição por desgaste e garantir um desempenho consistente.
