Pinzas SHK para alimentadores de barras
Schlenker diseña y fabrica Pinzas de corona SHK para alimentadores de barras para ofrecer la máxima precisión y fiabilidad. Su uso mejora considerablemente la calidad de mecanizado y la precisión de las máquinas.
Pinzas de corona SHK para alimentadores de barras deben su nombre a la forma especial de la corona y están desarrolladas especialmente para material perfilado. Esta geometría facilita la introducción del material y permite aprovechar completamente el canal, de modo que pueden sujetarse mayores medidas entre caras.

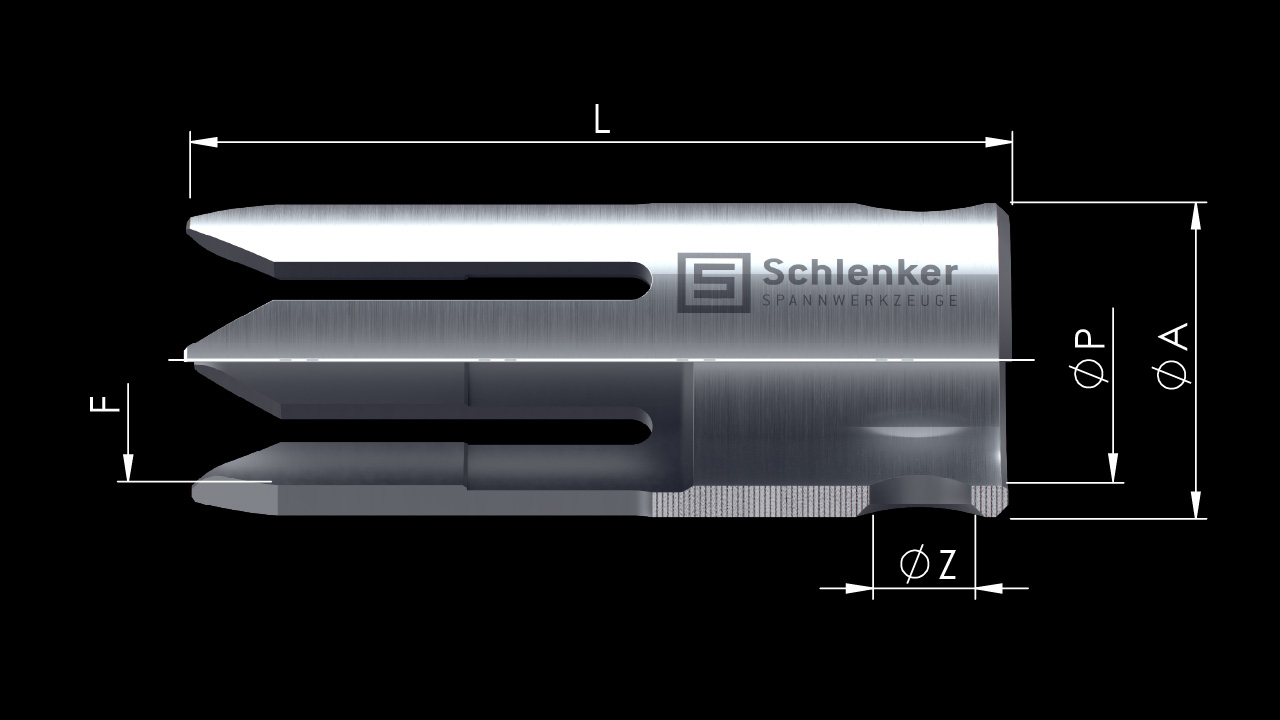

| A | Diámetro exterior |
| P | Ø Ajuste |
| Z | Ø Interior del taladro transversal |
| L | Longitud total |
| F | Forma |
Tabla informativa - haga clic para desplegar
| Referencia | Empujador [mm] |
Ø A [mm] |
Ø P [mm] |
Ø Z [mm] |
L [mm] |
F min. – max. [mm] |
|
 |
 |
||||||
| S10K E210K |
D10 | 10 | 7H7 | 4 | 40 | 5,0 – 7,0 | 7,0 – 9,0 |
| S12K E212K |
D12 | 12 | 8H7 | 4 | 40 | 6,0 – 8,0 | 7,0 – 10,0 |
| S13K E213K |
D13 | 13 | 8H7 | 4 | 40 | 6,0 – 9,0 | 7,0 – 11,0 |
| S15K E203K |
D15 | 15 | 11H7 | 6 | 40 | 8,0 – 11,0 | 10,0 – 13,0 |
| S16K SHK16K |
D16 | 16 | 11H7 | 6 | 40 | 8,0 – 11,0 | 10,0 – 14,0 |
| S18K E218K |
D18 | 18 | 11H7 | 6 | 40 | 8,0 – 13,0 | 10,0 – 16,0 |
| S20K E225K |
D20 | 20 | 14H7 | 8 | 65 | 10,0 – 14,0 | 13,0 – 17,0 |
| S21K SHK21K |
D21 | 21 | 14H7 | 8 | 65 | Bajo pedido | Bajo pedido |
| S22K SHK22K |
D22 | 22 | 14H7 | 8 | 65 | 10,0 – 16,0 | 13,0 – 19,0 |
| S23K SHK23K |
D23 | 23 | 14H7 | 8 | 65 | 10,0 – 16,0 | 13,0 – 20,0 |
| S25K E222K |
D25 | 25 | 20H7 | 8 | 65 | 15,0 – 18,0 | 18,0 – 22,0 |
| S28K E227K |
D28 | 28 | 20H7 | 8 | 65 | 15,0 – 20,0 | 18,0 – 24,0 |
| S30K SHK30K |
D30 | 30 | 20H7 | 8 | 65 | 15,0 – 21,0 | 18,0 – 26,0 |
| S32K SHK32K |
D32 | 32 | 20H7 | 8 | 65 | 15,0 – 23,0 | 18,0 – 28,0 |
| S34K SHK34K |
D34 | 34 | 20H7 | 8 | 65 | 15,0 – 24,0 | 18,0 – 30,0 |
| S36K SHK36K |
D36 | 36 | 20H7 | 8 | 65 | 15,0 – 25,0 | 18,0 – 30,0 |
Ofrecemos una amplia gama de opciones para nuestras pinzas de corona SHK para alimentadores de barras. Tanto si desea simplificar el trabajo, mejorar la calidad de producción o satisfacer un requisito de fabricación específico del cliente. Pruebe ahora nuestras pinzas de corona SHK para alimentadores de barras. Quedará convencido.

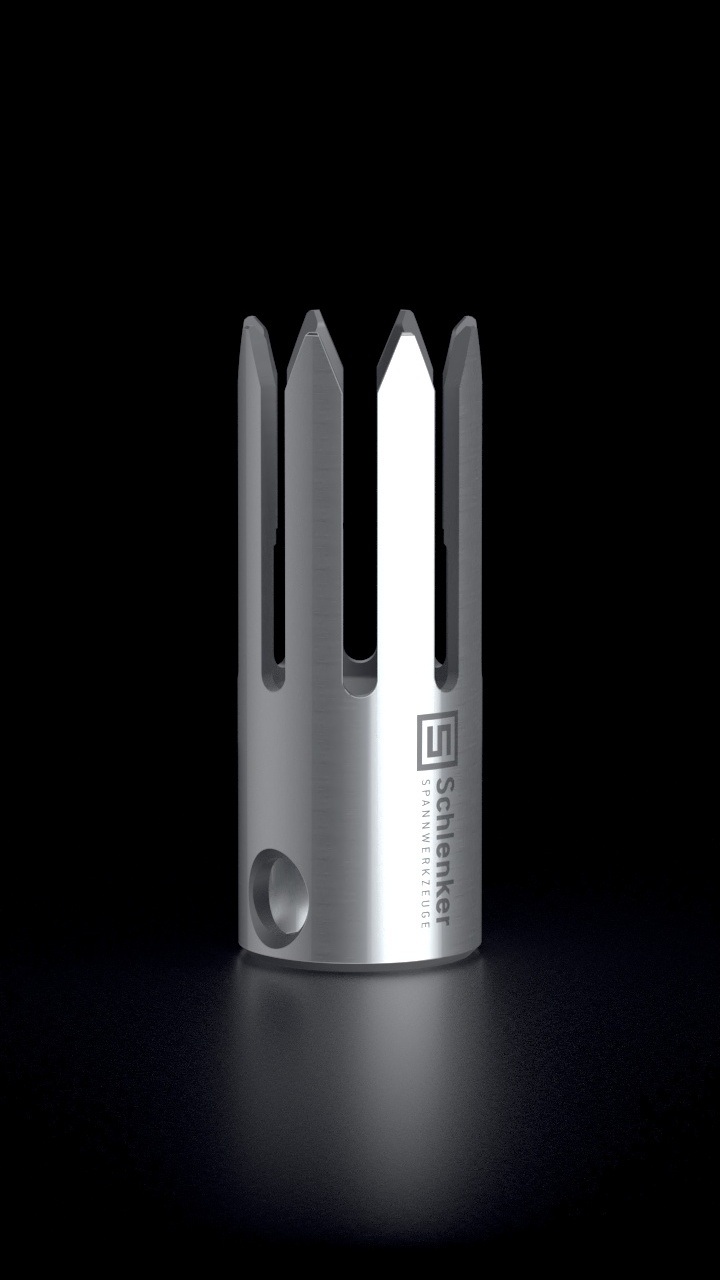

Las formas de las pinzas Schlenker para alimentadores de barras se desarrollan para satisfacer distintas necesidades de carga y guiado en aplicaciones de torneado automático. Su geometría permite adaptar la pinza a diferentes perfiles de barra y condiciones de trabajo, garantizando un guiado fiable, un avance suave y un rendimiento constante durante la carga.
Los diseños de las pinzas Schlenker para alimentadores de barras se desarrollan para satisfacer distintas necesidades de carga y avance en aplicaciones de torneado automático. Sus características constructivas permiten adaptar la pinza a configuraciones de máquina y condiciones de trabajo específicas, garantizando un guiado fiable de la barra, un avance suave y un rendimiento constante durante la carga.
