Pinzas IEMCA para alimentadores de barras
Schlenker diseña y fabrica Pinzas IEMCA para alimentadores de barras para ofrecer la máxima precisión y fiabilidad. Su uso mejora considerablemente la calidad de mecanizado y la precisión de las máquinas.
Las pinzas IEMCA para alimentadores de barras se montan y fijan sobre los grupos rotativos mediante una rosca interior.

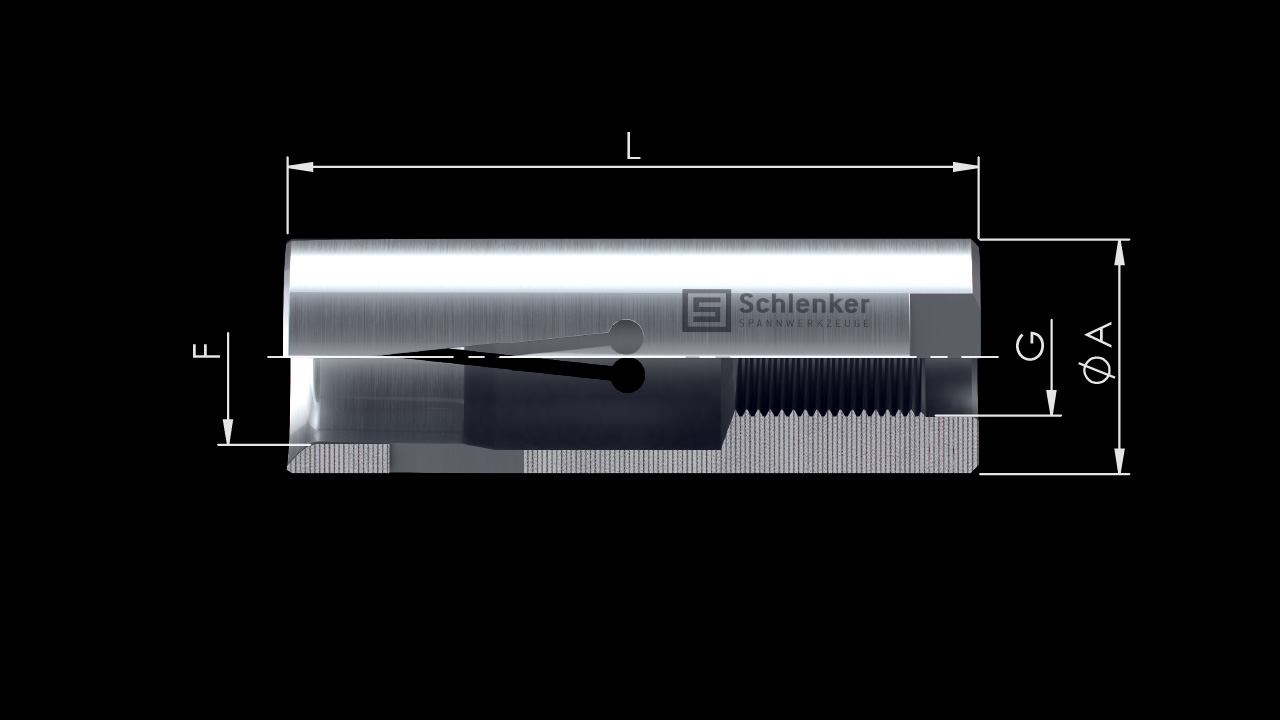

| A | Diámetro exterior |
| L | Longitud total |
| G | Rosca |
| F | Forma |
Tabla informativa - haga clic para desplegar
| Referencia | Empujador [mm] |
ø A [mm] |
L [mm] |
G | F min. – max. [mm] |
 |
|||||
| SE7,5 | D7,5 | 7,5 | 40 | M5x0,5 | 2,0 – 6,5 |
| SE10 | D10 | 10 | 40 | M6x0,75 | 2,0 – 8,0 |
| SE12 | D12 | 12 | 42 | M7x0,75 | 2,0 – 10,0 |
| SE15 | D15 | 15 | 42 | M8x1 | 4,0 – 13,0 |
| SE16 | D16 | 16 | 42 | M8x1 | 7,0 – 14,0 |
| SE18 | D18 | 18 | 42 | M8x1 | 12,5 – 16,0 |
| SE20 | D20 | 20 | 59 | M10x1 | 4,0 – 18,0 |
| SE22 | D22 | 22 | 59 | M10x1 | 14,0 – 20,0 |
| SE23 | D23 | 23 | 59 | M10x1 | 14,0 – 21,0 |
| SE25 | D25 | 25 | 59 | M10x1 | 17,0 – 23,0 |
| SE27 | D27 | 27 | 59 | M10x1 | 19,0 – 25,0 |
| SE30 | D30 | 30 | 59 | M10x1 | 3,0 – 28,0 |
| SE32 | D32 | 32 | 78 | M25x1,5 | 25,0 – 30,0 |
| SE34 | D34 | 34 | 78 | M25x1,5 | 8,0 – 32,0 |
| SE35 | D35 | 35 | 78 | M25x1,5 | 20,0 – 33,0 |
| SE37 | D37 | 37 | 78 | M25x1,5 | 31,0 – 35,0 |
| SE38 | D38 | 38 | 78 | M25x1,5 | 31,0 – 35,0 |
| SE40 | D40 | 40 | 78 | M25x1,5 | 20,0 – 37,0 |
| SE42 | D42 | 42 | 78 | M25x1,5 | 20,0 – 40,0 |
| SE45 | D45 | 45 | 80 | M25x1,5 | 20,0 – 42,0 |
| SE46 | D46 | 46 | 80 | M25x1,5 | 20,0 – 44,0 |
| SE50 | D50 | 50 | 80 | M25x1,5 | 44,0 – 47,0 |
| SE51 | D51 | 51 | 80 | M25x1,5 | 43,0 – 48,0 |
| SE55 | D55 | 55 | 80 | M25x1,5 | 20,0 – 54,0 |
| SE56 | D56 | 56 | 80 | M25x1,5 | 20,0 – 54,0 |
| SE58 | D58 | 58 | 80 | M25x1,5 | 20,0 – 54,0 |
| SE60 | D60 | 60 | 80 | M25x1,5 | 20,0 – 57,0 |
| SE65 | D65 | 65 | 80 | M25x1,5 | 56,0 – 63,0 |
| SE70 | D70 | 70 | 80 | M25x1,5 | 60,0 – 68,0 |
| SE75 | D75 | 75 | 80 | M25x1,5 | 67,0 – 72,0 |
Ofrecemos una amplia gama de opciones para nuestras pinzas IEMCA para alimentadores de barras. Tanto si desea simplificar el trabajo, mejorar la calidad de producción o satisfacer un requisito de fabricación específico del cliente. Pruebe ahora nuestras pinzas IEMCA para alimentadores de barras. Quedará convencido.

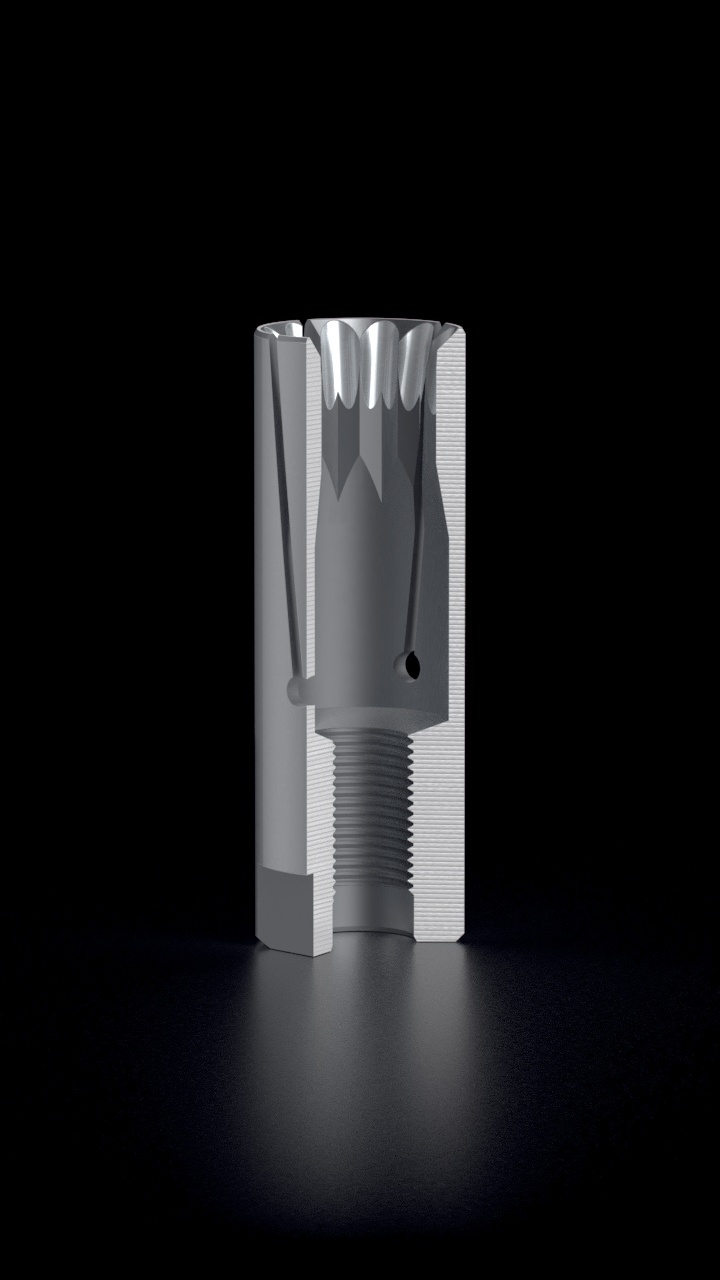

Las formas de las pinzas Schlenker para alimentadores de barras se desarrollan para satisfacer distintas necesidades de carga y guiado en aplicaciones de torneado automático. Su geometría permite adaptar la pinza a diferentes perfiles de barra y condiciones de trabajo, garantizando un guiado fiable, un avance suave y un rendimiento constante durante la carga.

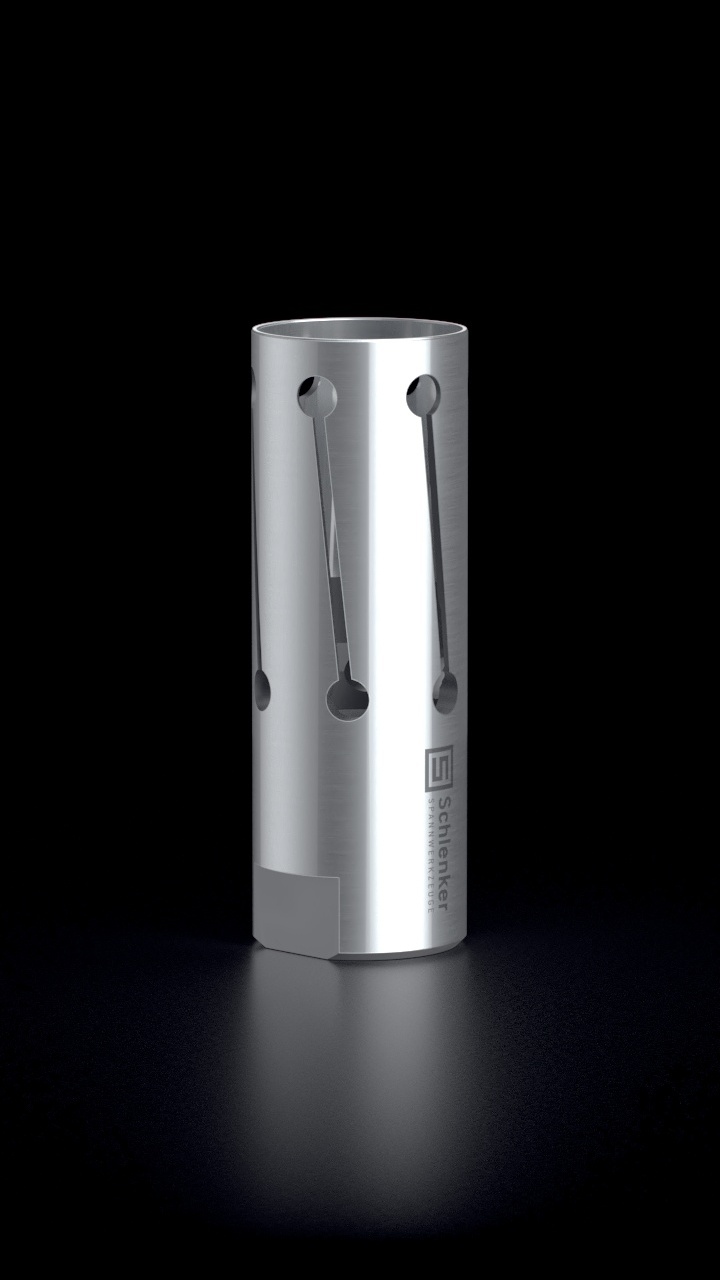

Los diseños de las pinzas Schlenker para alimentadores de barras se desarrollan para satisfacer distintas necesidades de carga y avance en aplicaciones de torneado automático. Sus características constructivas permiten adaptar la pinza a configuraciones de máquina y condiciones de trabajo específicas, garantizando un guiado fiable de la barra, un avance suave y un rendimiento constante durante la carga.
