Pinces TURBO pour ravitailleurs de barres

Schlenker conçoit et fabrique Pinces TURBO pour ravitailleurs de barres pour offrir une précision et une fiabilité maximales. Leur utilisation améliore considérablement la qualité d’usinage et la précision des machines.

Utilisation des pinces TURBO pour ravitailleurs de barres

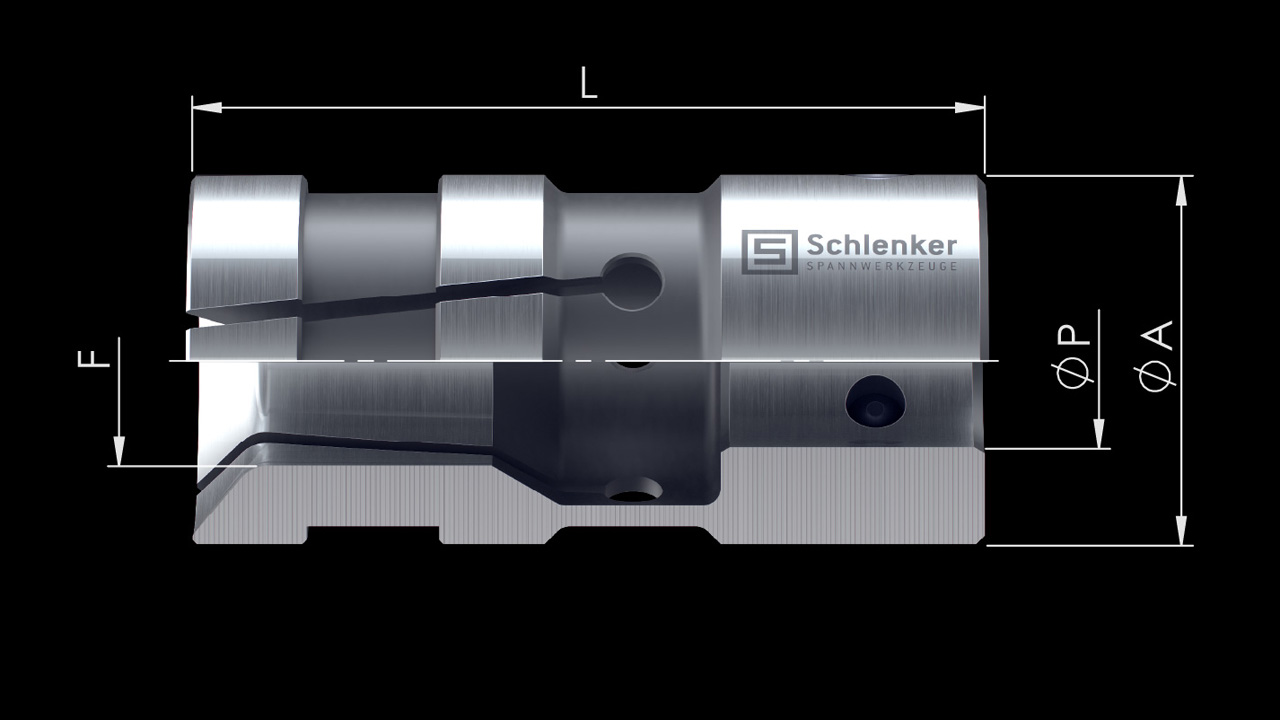

Pinces TURBO pour ravitailleurs de barres sont montées sur les embouts tournants et fixées au moyen de trois vis sans tête.

A	Diamètre extérieur
P	Ø Ajustement
L	Longueur totale
F	Forme

Tableau d'information - cliquez pour développer

Référence	Poussoir [mm]	Ø A [mm]	Ø P [mm]	L [mm]	F min. – max. [mm]

ST25 SHT25	D25	25	20H7	90	4,0 – 22,0	5,0 – 14,0	5,0 – 17,0
ST28 SHT28	D28	28	20H7	90	4,0 – 25,0	5,0 – 14,0	5,0 – 17,0
ST30 SHT30	D30	30	20H7	90	5,0 – 28,0	5,0 – 14,0	5,0 – 17,0
ST32 SHT32	D32	32	20H7	90	5,0 – 30,0	5,0 – 14,0	5,0 – 17,0
ST34 SHT34	D34	34	20H7	90	5,0 – 32,0	10,0 – 14,0	10,0 – 17,0
ST35 SHT35	D35	35	20H7	90	5,0 – 33,0	Sur demande	Sur demande
ST36 SHT36	D36	36	20H7	90	6,0 – 34,0	6,0 – 14,0	6,0 – 17,0
ST38 SHT38	D38	38	20H7	90	6,0 – 36,0	6,0 – 14,0	6,0 – 17,0
ST40 SHT40	D40	40	20H7	90	10,0 – 38,0	10,0 – 21,0	10,0 – 26,0
ST42 SHT42	D42	42	20H7	90	6,0 – 40,5	10,0 – 21,0	10,0 – 26,0
ST44 SHT44	D44	44	20H7	90	10,0 – 42,0	Sur demande	Sur demande
ST45 SHT45	D45	45	20H7	90	6,0 – 43,0	10,0 – 21,0	10,0 – 26,0
ST50 SHT50	D50	50	20H7	90	6,0 – 48,0	10,0 – 27,0	10,0 – 33,0
ST54 SHT54	D54	54	20H7	90	10,0 – 52,0	Sur demande	Sur demande
ST58 SHT58	D58	58	20H7	90	15,0 – 56,0	Sur demande	Sur demande
ST60 SHT60	D60	60	20H7	90	8,0 – 58,0	10,0 – 33,0	10,0 – 50,0
ST63 SHT63	D63	63	20H7	90	15,0 – 61,0	Sur demande	Sur demande
ST65 SHT65	D65	65	20H7	90	8,0 – 63,0	10,0 – 37,0	10,0 – 45,0
ST70 SHT70	D70	70	20H7	90	12,0 – 66,0	Sur demande	Sur demande
ST75 SHT75	D75	75	20H7 35H7	90	20,0 – 72,0	Sur demande	Sur demande
ST80 SHT80	D80	80	35H7	90	20,0 – 76,0	Sur demande	Sur demande
ST90 SHT90	D90	90	35H7	90	50,0 – 84,0	Sur demande	Sur demande
ST100 SHT100	D100	100	35H7	110	60,0 – 95,0	Sur demande	Sur demande

Pinces TURBO pour ravitailleurs de barres - Options

Nous proposons un large choix d’options pour nos pinces TURBO pour ravitailleurs de barres. Que vous souhaitiez simplifier votre travail, améliorer la qualité de votre production ou répondre à une exigence de fabrication spécifique au client. Essayez dès maintenant nos pinces TURBO pour ravitailleurs de barres. Vous serez convaincu.

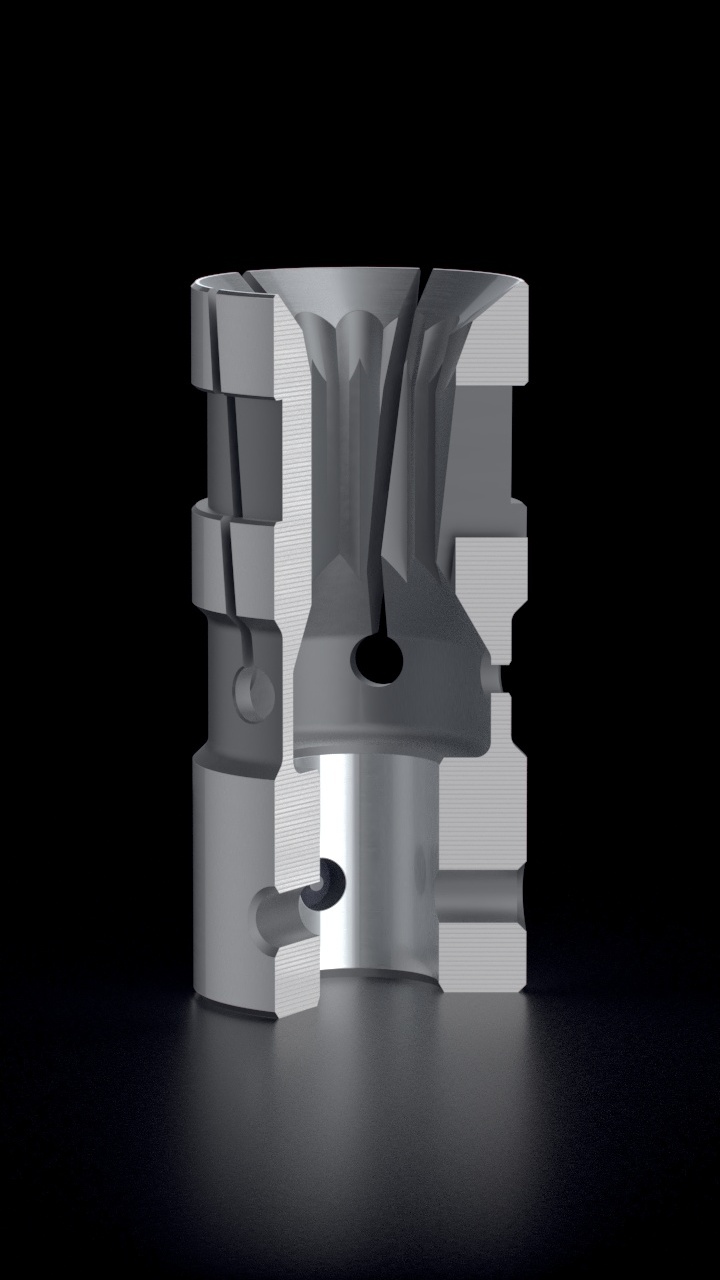

Formes

Les formes des pinces Schlenker pour ravitailleurs de barres sont développées pour répondre à différentes exigences de chargement et de guidage dans les applications de tournage automatique. Leur géométrie permet d’adapter la pince à différents profils de barres et conditions d’utilisation, garantissant un guidage fiable, une avance régulière et des performances constantes pendant le chargement.

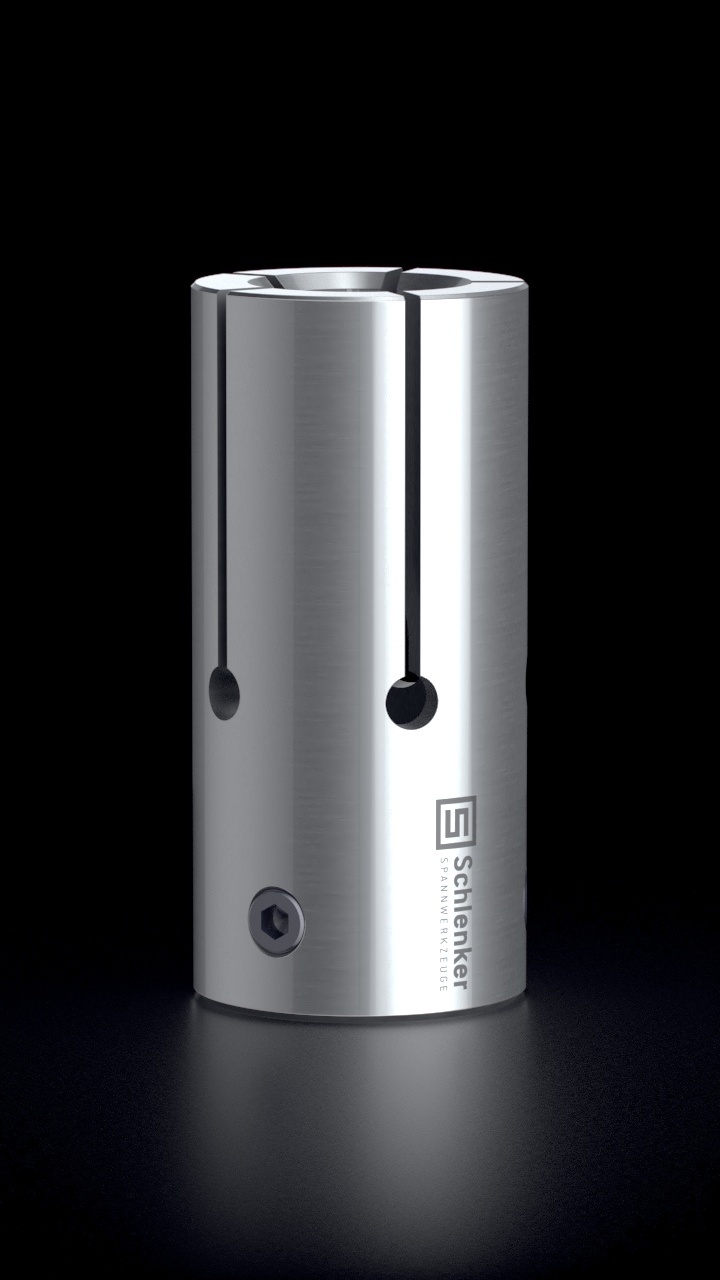

Versions

Les conceptions des pinces Schlenker pour ravitailleurs de barres sont développées pour répondre à différentes exigences de chargement et d’avance dans les applications de tournage automatique. Leurs caractéristiques constructives permettent d’adapter la pince à des configurations machine et conditions d’utilisation spécifiques, garantissant un guidage fiable de la barre, une avance régulière et des performances constantes pendant le chargement.
