Árvore principal
A Schlenker concebe e fabrica Pinças para tornos multifuso da árvore principal para oferecer máxima precisão e fiabilidade. A sua utilização melhora consideravelmente a qualidade da maquinagem e a precisão das máquinas.
As pinças para tornos multifuso da árvore principal são utilizadas para o aperto de peças em todas as máquinas multifuso comuns.

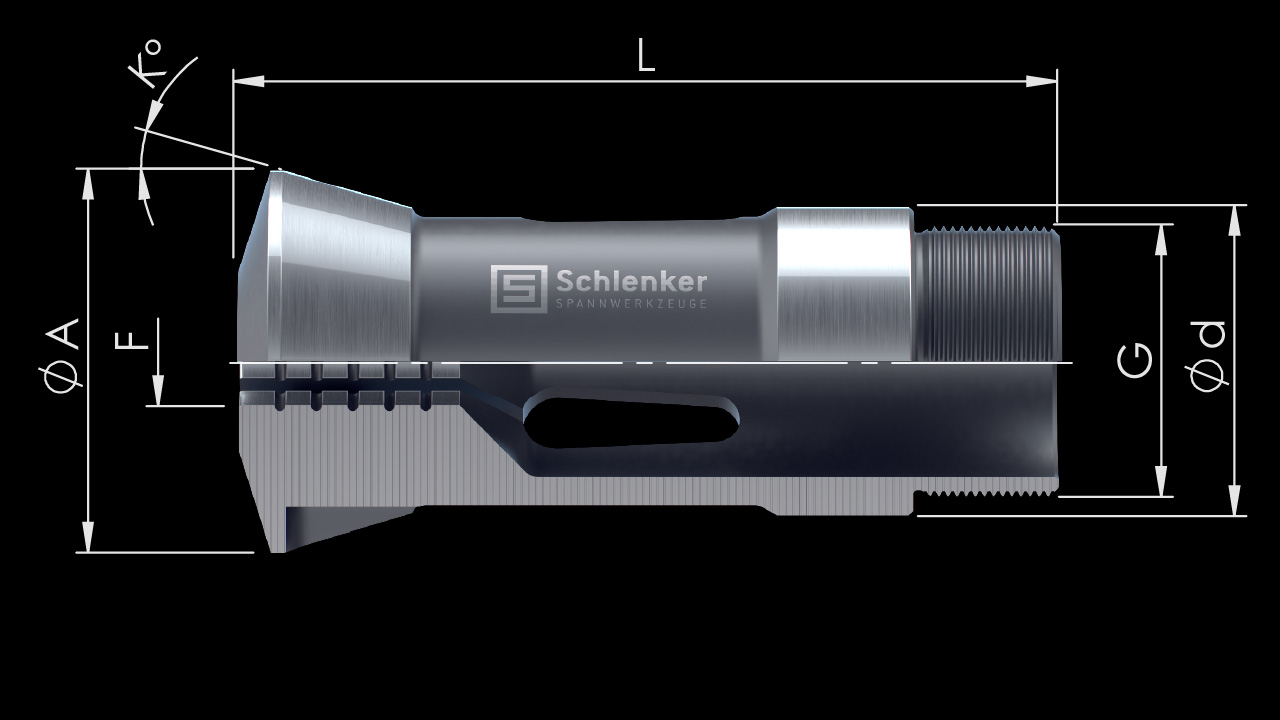

| d | Ø Haste |
| A | Ø Cabeça |
| L | Comprimento total |
| K | Ângulo de conicidade |
| G | Rosca |
| F | Forma |
Tabela informativa - clique para expandir
| Referência | ø d [mm] |
ø A [mm] |
L [mm] |
K [Graus] |
G | F max. [mm] |
||
 |
 |
 |
||||||
| E9001 | 25 | 35 | 75 | 15 | M22x1 | 19,5 | 14,0 | 17,0 |
| E9007 | 32 | 41,5 | 84 | 15 | M28x1L | 23,5 | 16,5 | 20,5 |
| E9012 | 34 | 42 | 90 | 16 | M30x1L | 25,0 | 17,5 | 21,5 |
| E9017 | 38 | 45,5 | 90 | 16 | M34,5×0,75L | 30,5 | 21,5 | 26,5 |
| E9021 | 25 | 35 | 94 | 16 | M25x1 | 20,5 | 14,5 | 18,0 |
| E9034 | 41,3 | 54,6 | 131,8 | 15 | M1,484″x1/24″L | 32,0 | 23,0 | 28,0 |
| E9039 | 46 | 60,3 | 120 | 15 | M40x1,5L | 33,5 | 24,0 | 29,0 |
| E9049 | 46 | 60,3 | 120 | 15 | M40x1,5L | 33,5 | 24,0 | 29,0 |
| E9070 | 53 | 69,3 | 136 | 15 | M47x1,5L | 32,0 | 23,0 | 28,0 |
| E9112 | 62,9 | 78,3 | 157 | 15 | M56x1,5L | 40,0 | 28,0 | 35,0 |
Disponibilizamos uma vasta gama de opções para as nossas pinças para tornos multifuso da árvore principal. Quer pretenda simplificar o trabalho, melhorar a qualidade da produção ou satisfazer um requisito de fabrico específico do cliente. Experimente agora as nossas pinças para tornos multifuso da árvore principal. Ficará convencido.
As configurações das superfícies de aperto Schlenker são desenvolvidas e fabricadas para responder a uma vasta gama de requisitos técnicos e cenários de aplicação. A sua geometria e características de superfície permitem adaptar o sistema de aperto a diferentes tarefas de maquinagem, garantindo um funcionamento fiável e um desempenho consistente em condições variáveis.
Os perfis e contornos de aperto Schlenker são desenvolvidos e fabricados para se adaptarem a numerosas geometrias de barra, requisitos técnicos e cenários de aplicação. A sua geometria e características de contacto permitem adaptar o sistema de aperto a diferentes perfis e contornos do material, garantindo uma orientação fiável, uma fixação segura e um desempenho consistente em condições variáveis.
As configurações das ranhuras das pinças Schlenker são desenvolvidas e fabricadas para responder a uma vasta gama de requisitos técnicos e cenários de aplicação. A sua geometria e disposição permitem que a pinça obtenha a flexibilidade e o comportamento de aperto necessários, garantindo uma distribuição fiável da força e um desempenho consistente em condições variáveis.
As soluções Schlenker para redução do desgaste são desenvolvidas e fabricadas para responder a uma vasta gama de requisitos técnicos e cenários de aplicação. As suas características construtivas e funcionais ajudam a minimizar a fricção e a tensão superficial, garantindo menor desgaste, maior vida útil e um desempenho consistente em condições variáveis.
As versões adicionais de pinças Schlenker são desenvolvidas e fabricadas para responder a uma vasta gama de requisitos técnicos e cenários de aplicação. As suas características construtivas e funcionais permitem adaptar a pinça a requisitos específicos, garantindo um funcionamento fiável e um desempenho consistente em condições variáveis.
