CAV Spannhülsen

Schlenker entwickelt und fertigt CAV Spannhülsen für höchste Präzision und Zuverlässigkeit. Ihr Einsatz verbessert die Bearbeitungsqualität und Präzision Ihrer Maschinen erheblich.

Verwendung von CAV Spannhülsen

CAV Spannhülsen werden auf den Lagerungen montiert und mit einem Querstift gesichert.

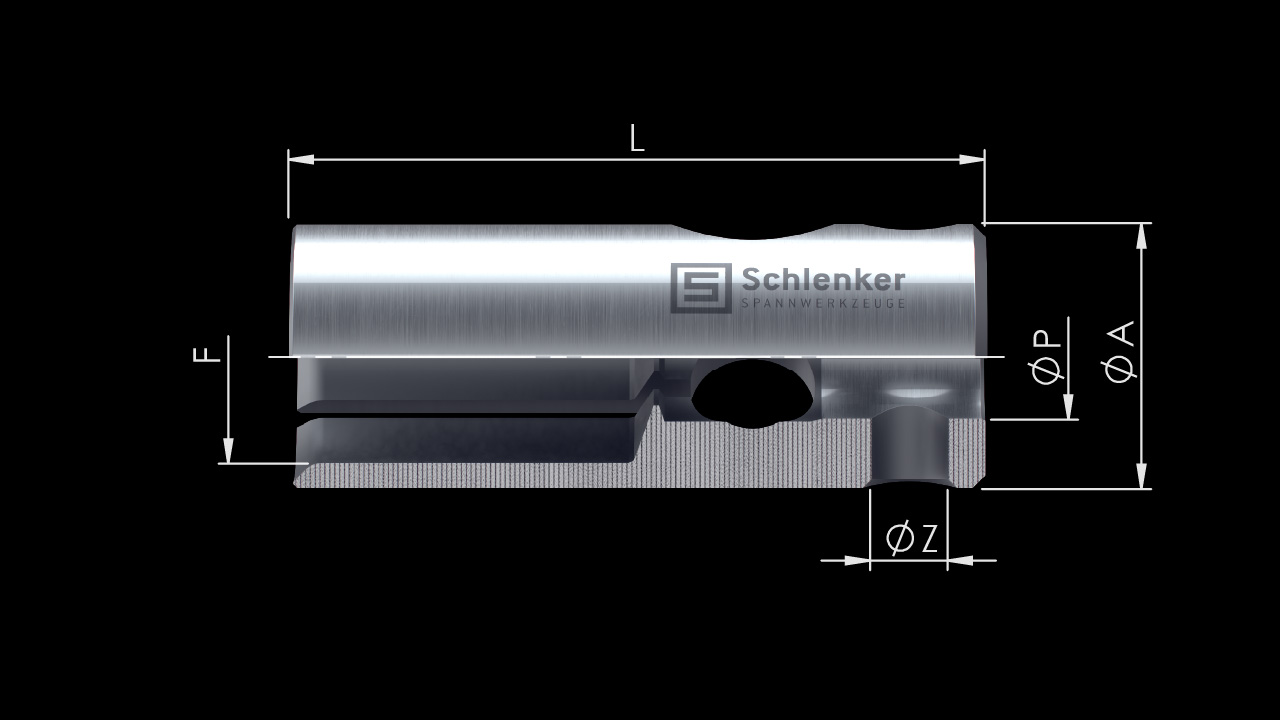

A	Außendurchmesser
Z	Querbohrung-Ø
P	Passung-Ø
L	Gesamtlänge
F	Form

Infotabelle - zum Aufklappen klicken

Artikel	Schieber [mm]	Ø A [mm]	Ø P [mm]	Ø Z [mm]	L [mm]	F min. – max. [mm]
CAV7	D7	7	M6x1L		40	1,5 – 5,9
CAV10	D10	10	M6x1L		40	2,0 – 8,5
CAV12	D12	12	M6x1L		40	8,5 – 10,5
CAV15	D15	15	10	6	55	3,0 – 14,0
CAV17	D17	17	10	6	55	14,0 – 16,0
CAV19	D19	19	10	6	55	16,0 – 17,0
CAV21	D21	21	10	6	55	17,0 – 19,0
CAV25	D25	25	16	8	76	5,0 – 22,0
CAV32	D32	32	16	8	76	15,5 – 29,5
CAV34	D34	34	16	8	76	19,0 – 31,0

CAV Spannhülsen Optionen

Wir bieten eine große Auswahl an Optionen für unsere CAV Spannhülsen. Ob Sie Ihre Arbeit vereinfachen, Ihre Produktionsqualität verbessern oder eine kundenspezifische Fertigungsanforderung erfüllen möchten. Testen Sie jetzt unsere CAV Spannhülsen. Sie werden überzeugt sein.

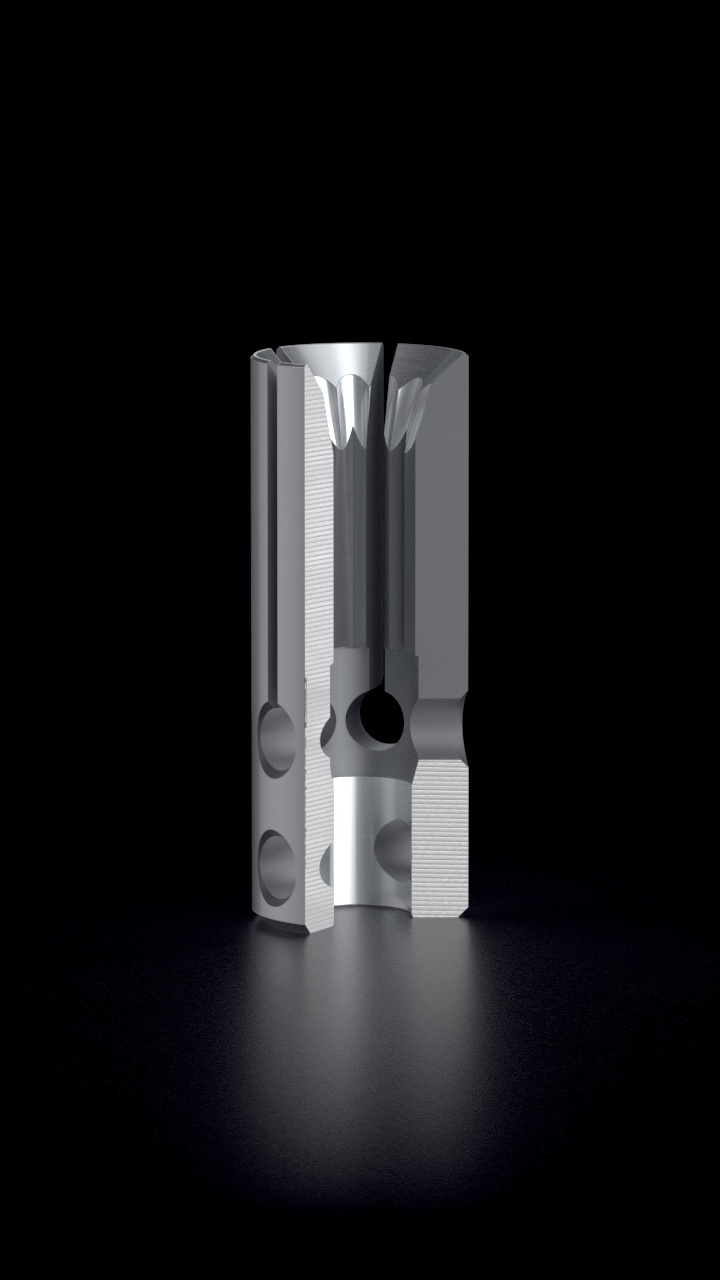

Formen

Schlenker Formen für Spannhülsen werden für unterschiedliche Lade- und Führungsanforderungen bei automatischen Drehanwendungen entwickelt. Ihre Geometrie ermöglicht die Anpassung der Spannhülse an verschiedene Stangenprofile und Einsatzbedingungen. Dadurch werden eine zuverlässige Führung, ein gleichmäßiger Vorschub und eine konstante Leistung während des Ladevorgangs gewährleistet.

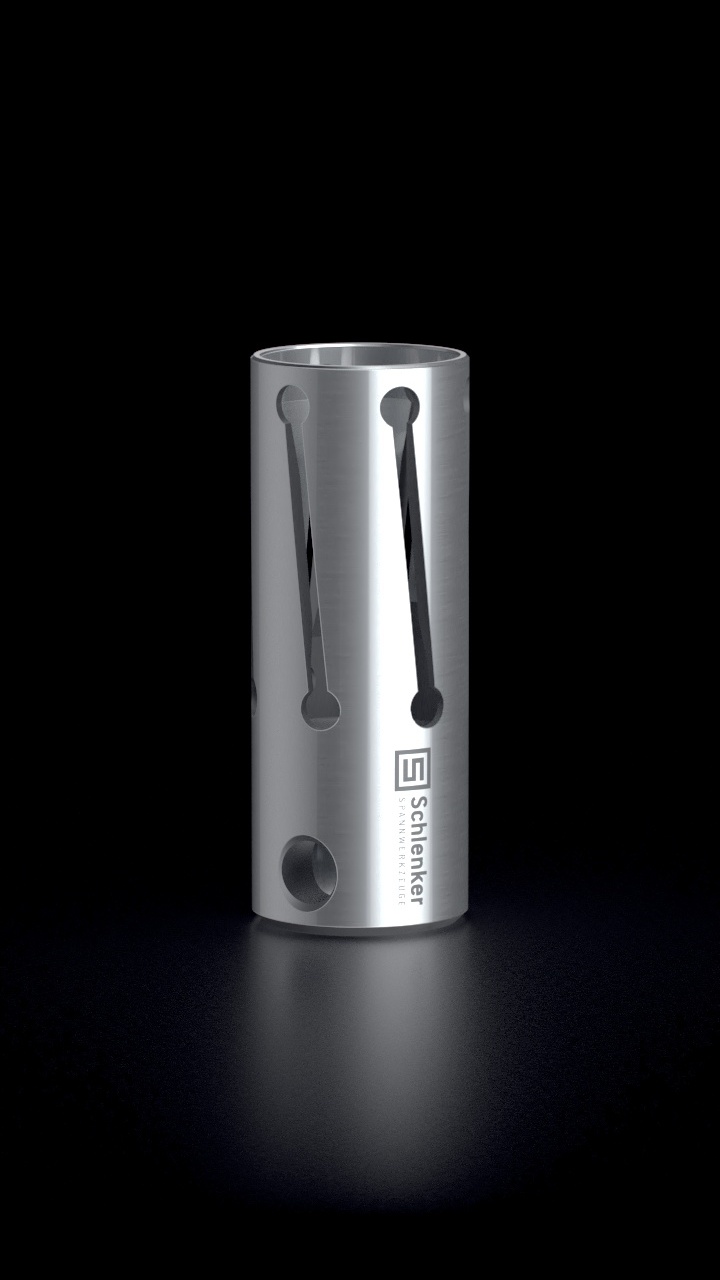

Ausführungen

Schlenker Ausführungen für Spannhülsen werden für unterschiedliche Lade- und Vorschubanforderungen bei automatischen Drehanwendungen entwickelt. Ihre konstruktiven Merkmale ermöglichen die Anpassung der Spannhülse an spezielle Maschinenkonfigurationen und Einsatzbedingungen. Dadurch werden eine zuverlässige Stangenführung, ein gleichmäßiger Vorschub und eine konstante Leistung während des Ladevorgangs gewährleistet.
