Hydromatspannzangen

Schlenker entwickelt und fertigt Hydromatspannzangen für höchste Präzision und Zuverlässigkeit. Ihr Einsatz verbessert die Bearbeitungsqualität und Präzision Ihrer Maschinen erheblich.

Verwendung von Hydromatspannzangen

Hydromatspannzangen werden zur Werkstückspannung in Rundtaktmaschinen wie Eubama, Hydromat und Pfiffner (FFG) eingesetzt. Sie sind mit Gewinde oder als Schnellwechselausführung erhältlich und können im Spannbereich mit einem Sägegratschnitt geliefert werden. Passend zu den Hydromatspannzangen können Hydromat-Reduzierhülsen, Auswerferstangen, Auswerferhülsen und Anschlagköpfe gefertigt werden.

d	Schaft-Ø
A	Kopf-Ø
L	Gesamtlänge
K	Konuswinkel
G	Gewinde
F	Form

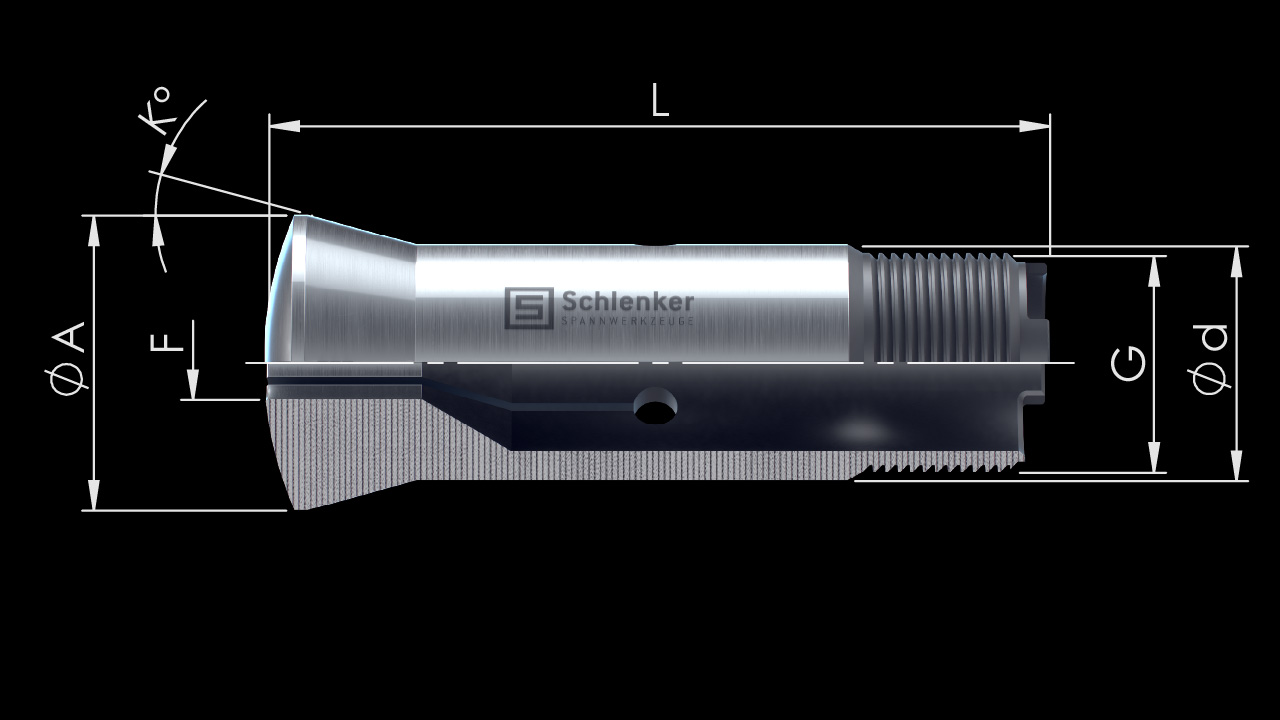

Hydromatspannzangen – Technische Zeichnung

Infotabelle - zum Aufklappen klicken

Artikel	ø d [mm]	ø A [mm]	L [mm]	K [Grad]	G	F min. – max. [mm]			Stufenbohrung

SHW20	20	26,3	96,5	15	Ø19,7×1,666 45°/5°	1,0 – 13,5	2,0 – 9,5	2,0 – 11,5
SHW20	20	26,3	96,5	15	Ø19,7×1,666 45°/5°	13,51 – 20,0	Auf Anfrage	Auf Anfrage	Auf Anfrage
SHW25	25	33,7	97,6	15	Ø24,7×1,693 45°/5°	3,0 – 17,5	3,0 – 12,0	3,0 – 15,0
SHW25	25	33,7	97,6	15	Ø24,7×1,693 45°/5°	17,51 – 25,0	Auf Anfrage	Auf Anfrage	Auf Anfrage
SHW25QC	25	33,7	97,6	15	Bajonett	3,0 – 17,5	3,0 – 12,0	3,0 – 15,0
SHW25QC	25	33,7	97,6	15	Bajonett	17,51 – 25,0	Auf Anfrage	Auf Anfrage	Auf Anfrage
SHB32	32	40	106	15	Ø29,7×1,693 45°/5°	3,0 – 23,5	3,0 – 16,5	3,0 – 20,0
SHB32	32	40	106	15	Ø29,7×1,693 45°/5°	23,51 – 28,0	Auf Anfrage	Auf Anfrage	Auf Anfrage
SHB32QC	32	40	106	15	Bajonett	3,0 – 23,5	3,0 – 16,5	3,0 – 20,0
SHB32QC	32	40	106	15	Bajonett	23,51 – 28,0	Auf Anfrage	Auf Anfrage	Auf Anfrage
SHB32/45	32	53	122	15	Ø29,7×1,693 45°/5°	3,0 – 23,5	3,0 – 16,5	3,0 – 20,0
SHB32/45	32	53	122	15	Ø29,7×1,693 45°/5°	23,51 – 41,0	Auf Anfrage	Auf Anfrage	Auf Anfrage
SHB45	45	53	115	15	M42x1,5	3,0 – 36,0	3,0 – 25,0	3,0 – 31,0
SHB45	45	53	115	15	M42x1,5	36,01 – 41,0	Auf Anfrage	Auf Anfrage	Auf Anfrage
SHB45QC	45	53	116,5	15	Bajonett	3,0 – 36,0	3,0 – 25,0	3,0 – 31,0
SHB45QC	45	53	116,5	15	Bajonett	36,01 – 41,0	Auf Anfrage	Auf Anfrage	Auf Anfrage
SHB45/60	45	68	Auf Anfrage	15	M42x1,5	Auf Anfrage	Auf Anfrage	Auf Anfrage
SHB45/60	45	68	Auf Anfrage	15	M42x1,5	Auf Anfrage	Auf Anfrage	Auf Anfrage	Auf Anfrage

Hydromatspannzangen Optionen

Wir bieten eine große Auswahl an Optionen für unsere Hydromatspannzangen. Ob Sie Ihre Arbeit vereinfachen, Ihre Produktionsqualität verbessern oder eine kundenspezifische Fertigungsanforderung erfüllen möchten. Testen Sie jetzt unsere Hydromatspannzangen. Sie werden überzeugt sein.

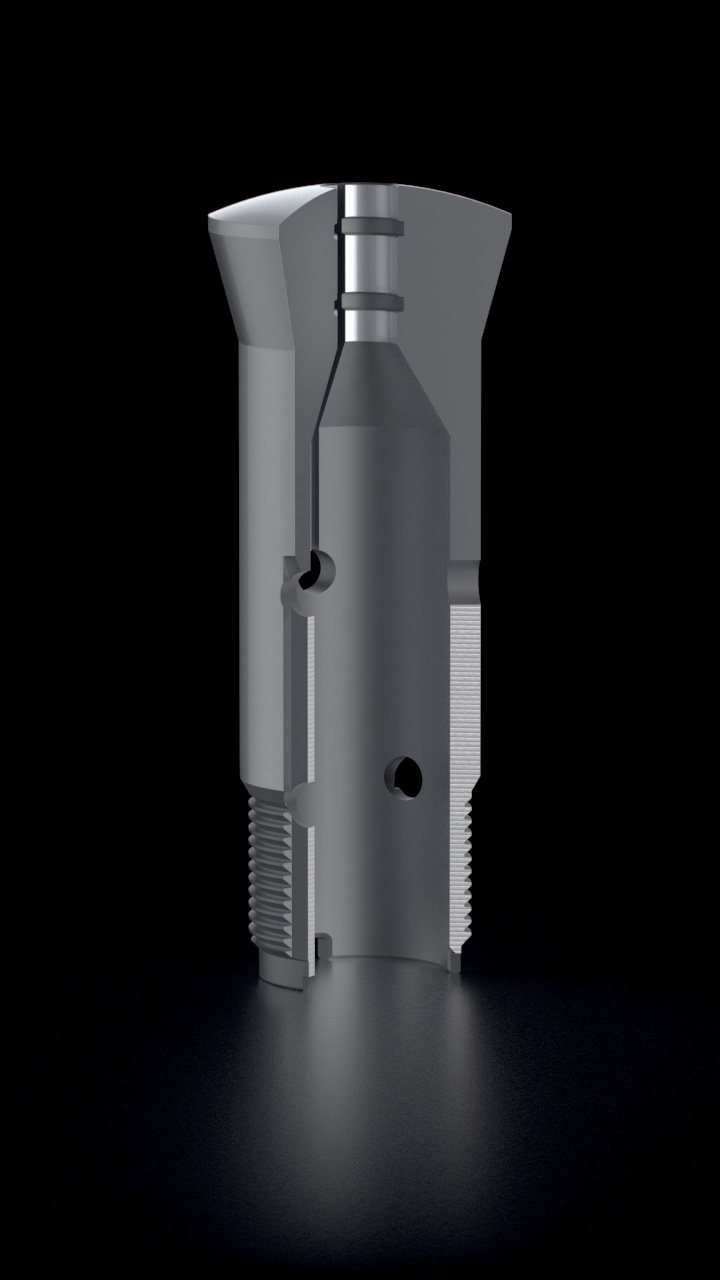

Spannflächenausführungen

Schlenker Spannflächenausführungen werden entwickelt und gefertigt, um unterschiedlichste technische Anforderungen und Anwendungsszenarien abzudecken. Durch ihre Geometrie und Oberflächeneigenschaften lässt sich das Spannsystem an verschiedene Bearbeitungsaufgaben anpassen. So werden eine zuverlässige Funktion und gleichbleibende Leistung unter wechselnden Einsatzbedingungen gewährleistet.

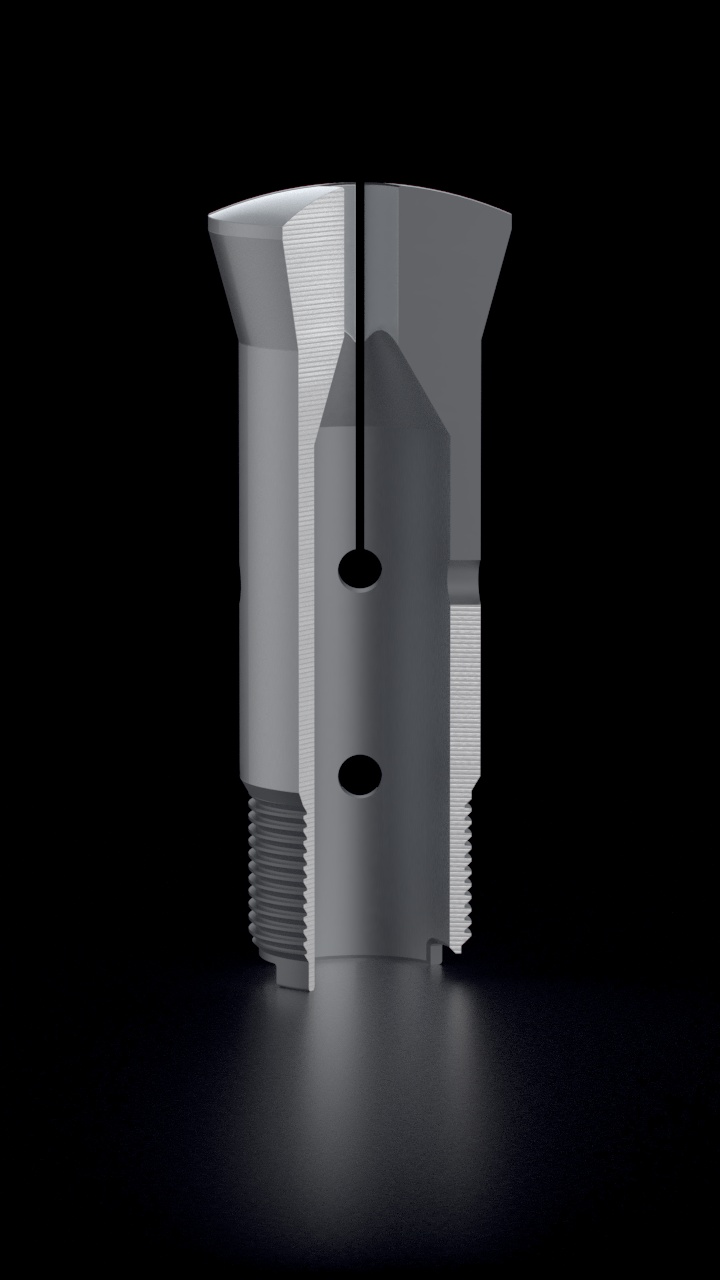

Formen

Schlenker Spannprofile und Konturen werden entwickelt und gefertigt, um unterschiedlichste Stangengeometrien, technische Anforderungen und Anwendungsszenarien abzudecken. Ihre Geometrie und Kontakteigenschaften ermöglichen die Anpassung des Spannsystems an verschiedene Materialprofile und Konturen. Dadurch werden eine zuverlässige Führung, sicherer Halt und gleichbleibende Leistung unter wechselnden Einsatzbedingungen gewährleistet.

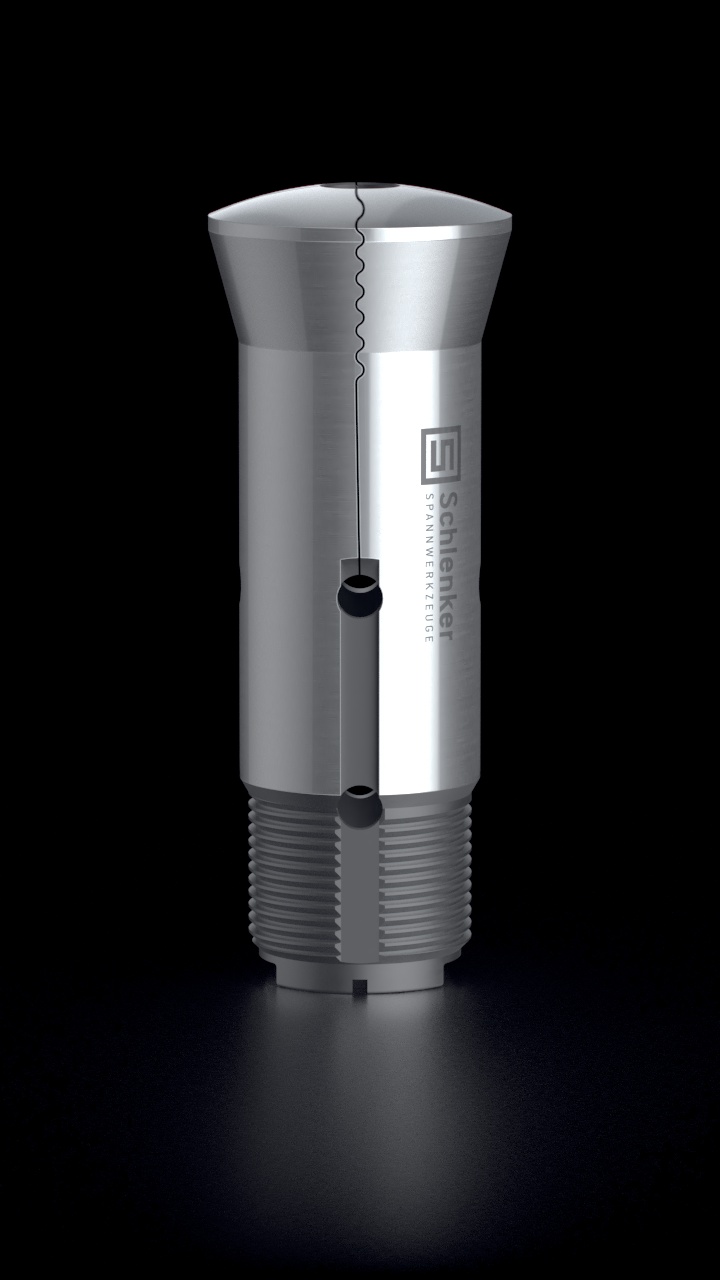

Schlitzausführungen

Schlenker Schlitzformen für Spannzangen werden entwickelt und gefertigt, um unterschiedlichste technische Anforderungen und Anwendungsszenarien abzudecken. Ihre Geometrie und Anordnung verleihen der Spannzange die erforderliche Elastizität und das gewünschte Spannverhalten. Dadurch werden eine zuverlässige Kraftverteilung und gleichbleibende Leistung unter wechselnden Einsatzbedingungen gewährleistet.

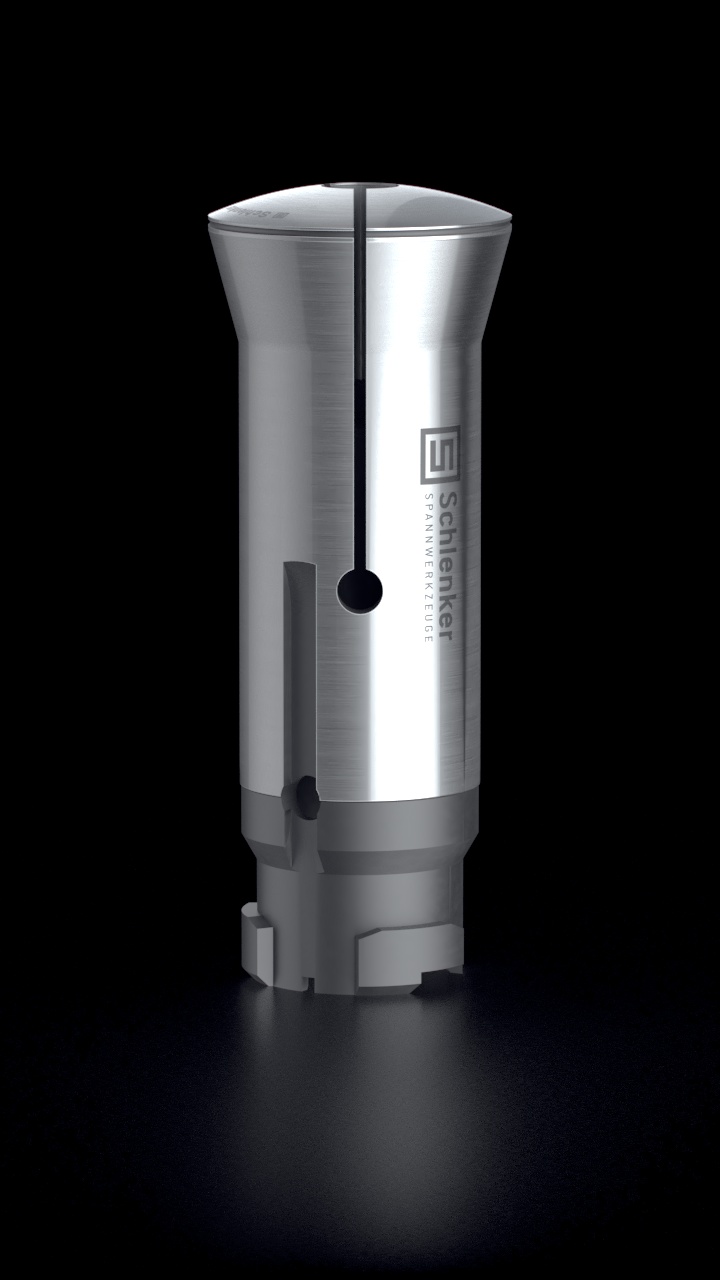

Versionen

Schlenker Spannzangenausführungen werden entwickelt und gefertigt, um ein breites Spektrum technischer Anforderungen und Anwendungsszenarien abzudecken.

Ihre konstruktiven und funktionalen Eigenschaften ermöglichen die Anpassung der Spannzange an spezifische Maschinenschnittstellen und Betriebsanforderungen und gewährleisten eine zuverlässige Integration sowie konstante Leistung unter unterschiedlichen Betriebsbedingungen.

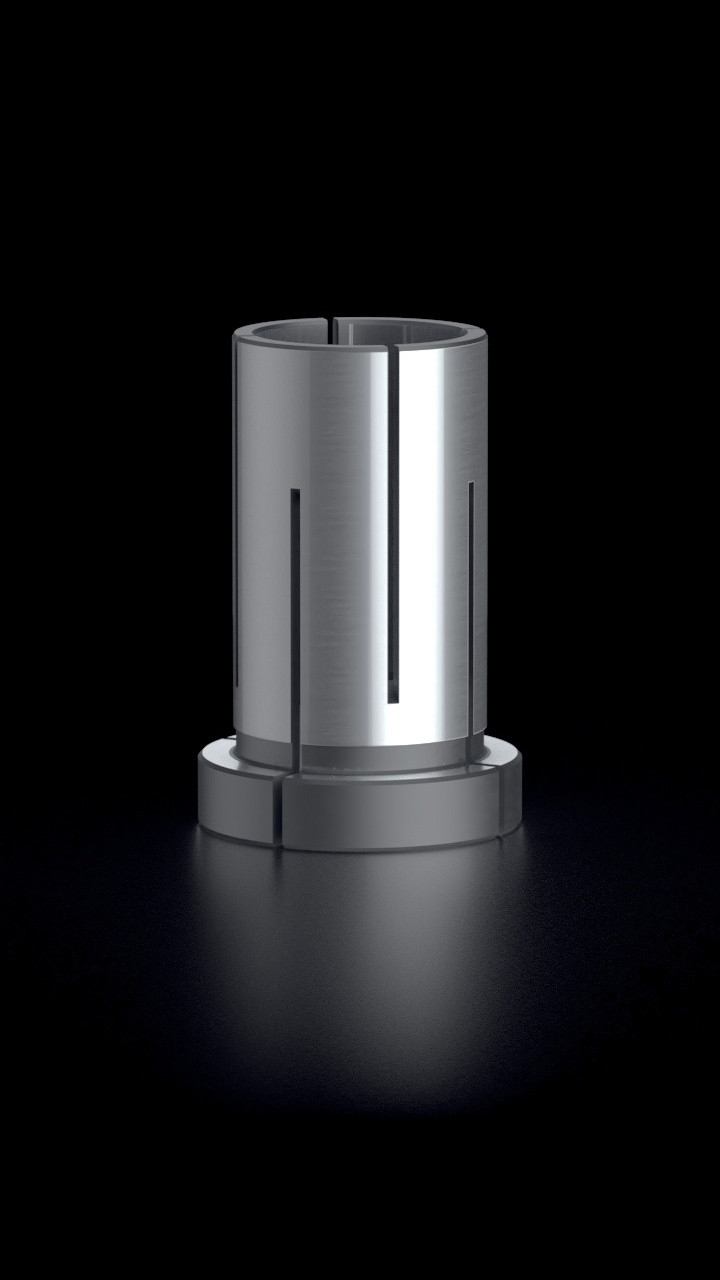

Ausstattung

Schlenker Spannzangenausstattungen werden entwickelt und gefertigt, um ein breites Spektrum technischer Anforderungen und Anwendungsszenarien abzudecken.

Ihre konstruktiven und funktionalen Eigenschaften ermöglichen die Ergänzung des Spannzangensystems für spezifische Betriebsanforderungen und gewährleisten eine zuverlässige Handhabung sowie konstante Leistung unter unterschiedlichen Betriebsbedingungen.
