Verlängerte Führungsbuchsen

Schlenker entwickelt und fertigt Verlängerte Führungsbuchsen für höchste Präzision und Zuverlässigkeit. Ihr Einsatz verbessert die Bearbeitungsqualität und Präzision Ihrer Maschinen erheblich.

Verwendung von verlängerten Führungsbuchsen

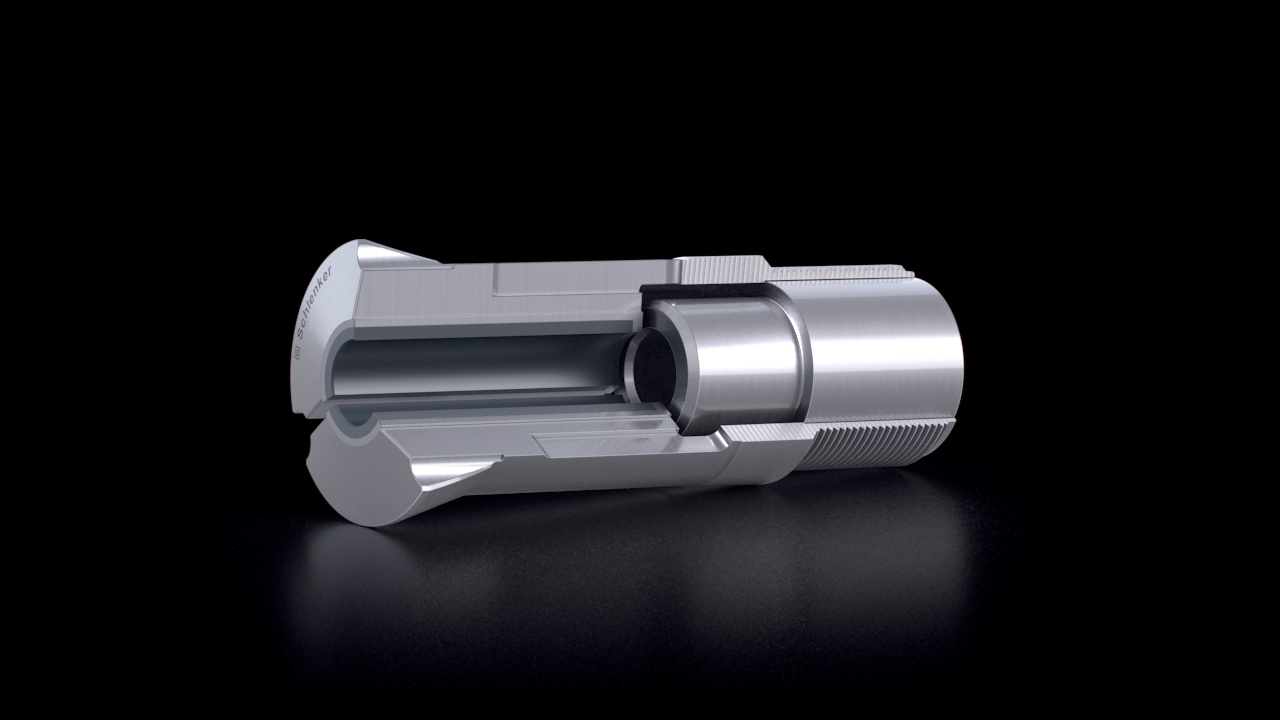

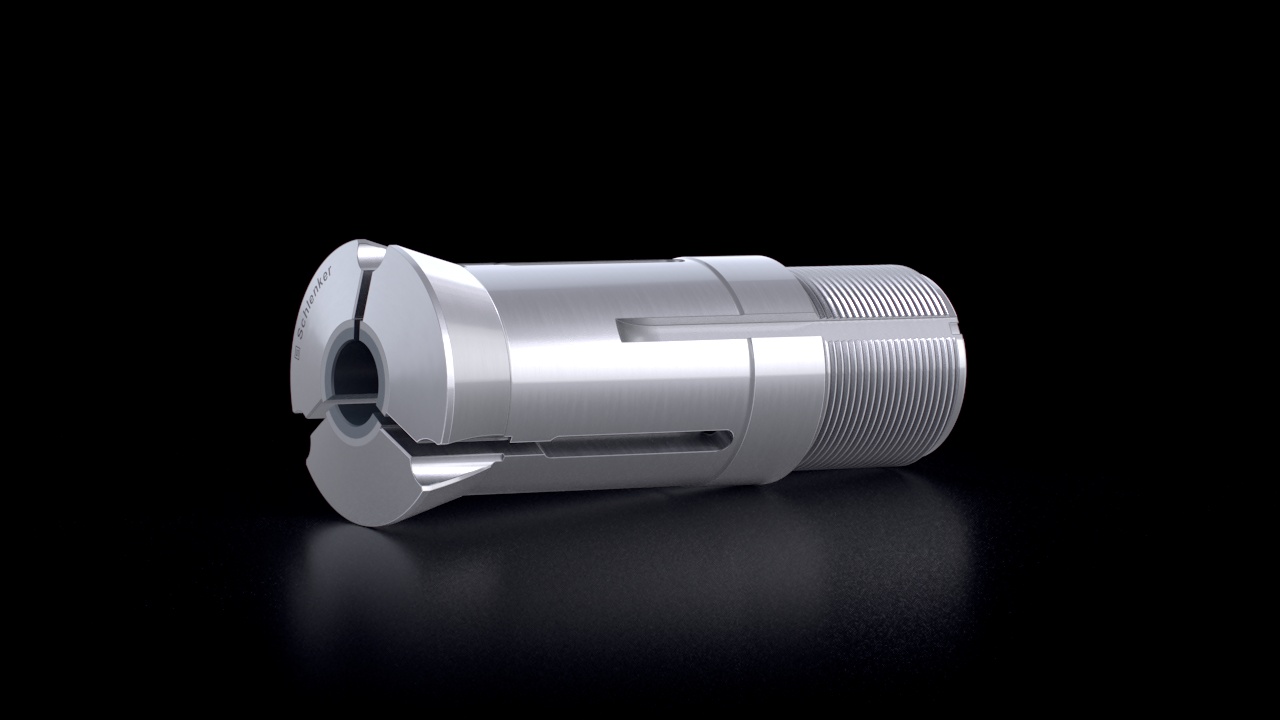

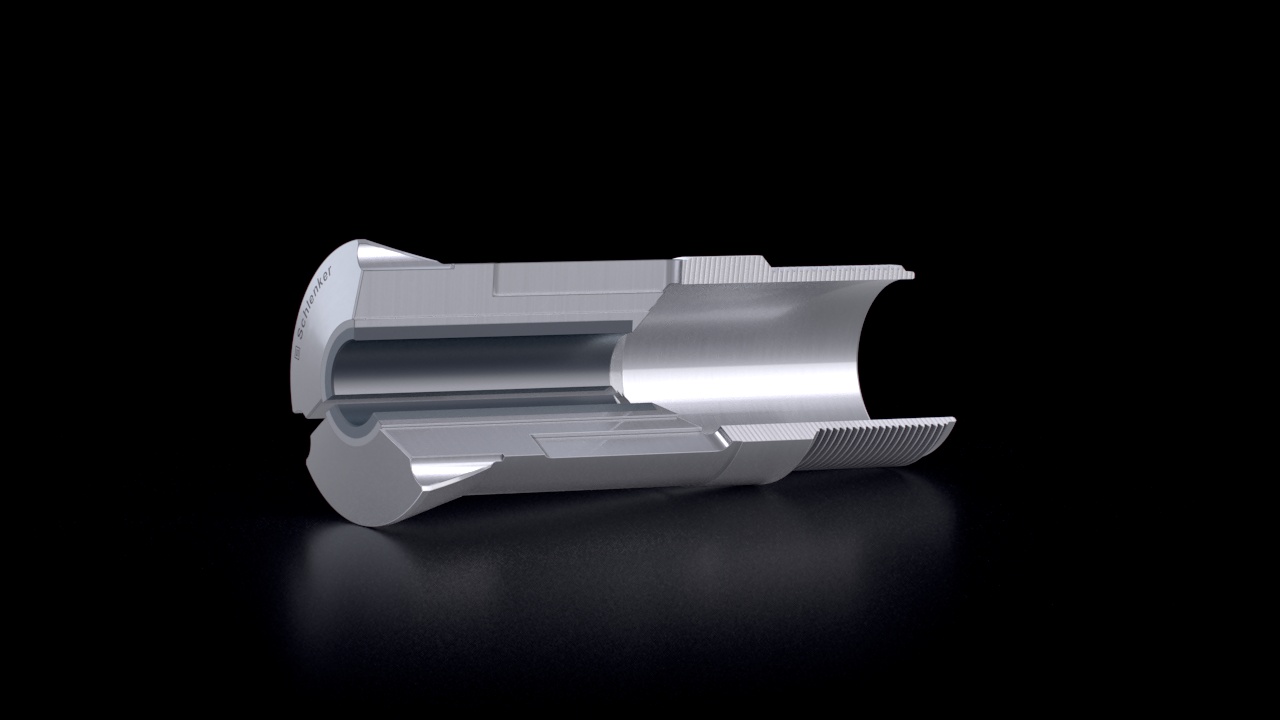

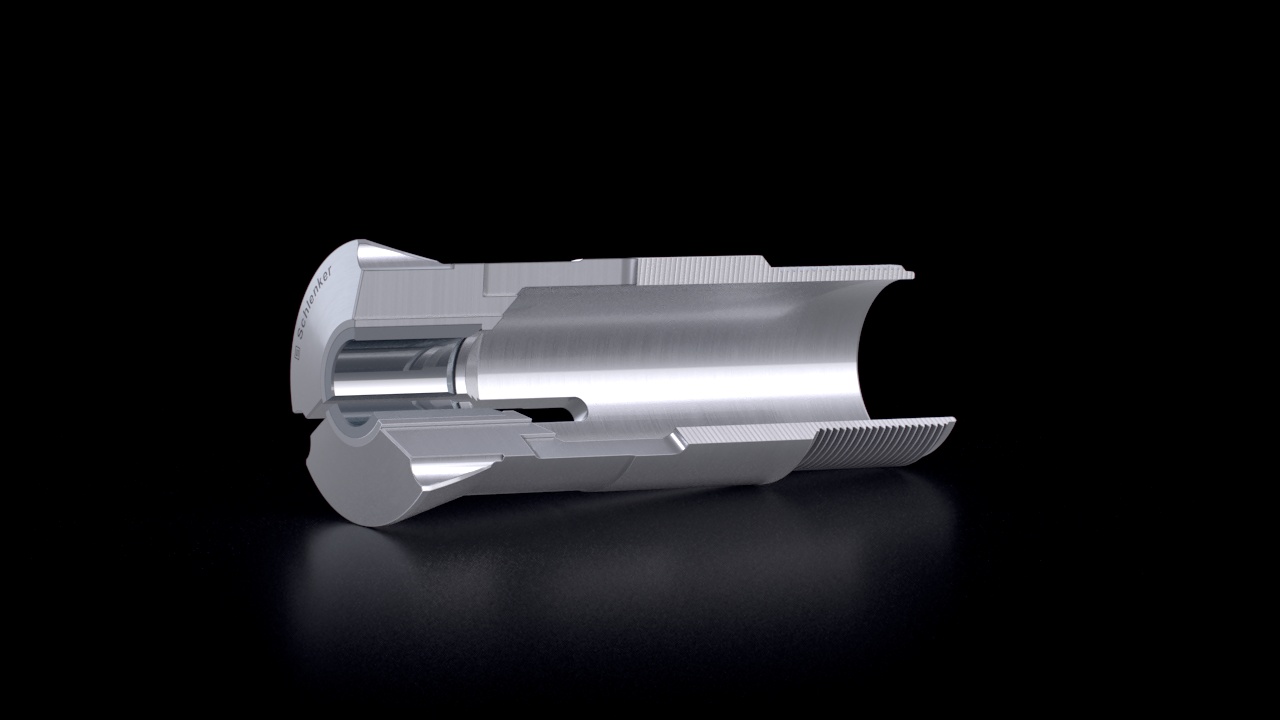

Verlängerte Führungsbuchsen dienen zur Werkstückführung. Sie werden über die Einstellmutter manuell auf den Führungsdurchmesser eingestellt. Standardmäßig sind sie mit einem Hartmetalleinsatz ausgestattet, der eine längere Standzeit und höhere Verschleißfestigkeit gewährleistet. Sie ermöglichen einen längeren Materialrückzug und die Bearbeitung eines größeren Teilespektrums. Verlängerte Führungsbuchsen besitzen eine Führungsfläche bis 40 mm und eine hohe Rundlaufgenauigkeit.

d	Schaft-Ø
A	Kopf-Ø
L	Gesamtlänge
K	Konuswinkel
G	Gewinde
F	Form
L1	Hartmetalllänge

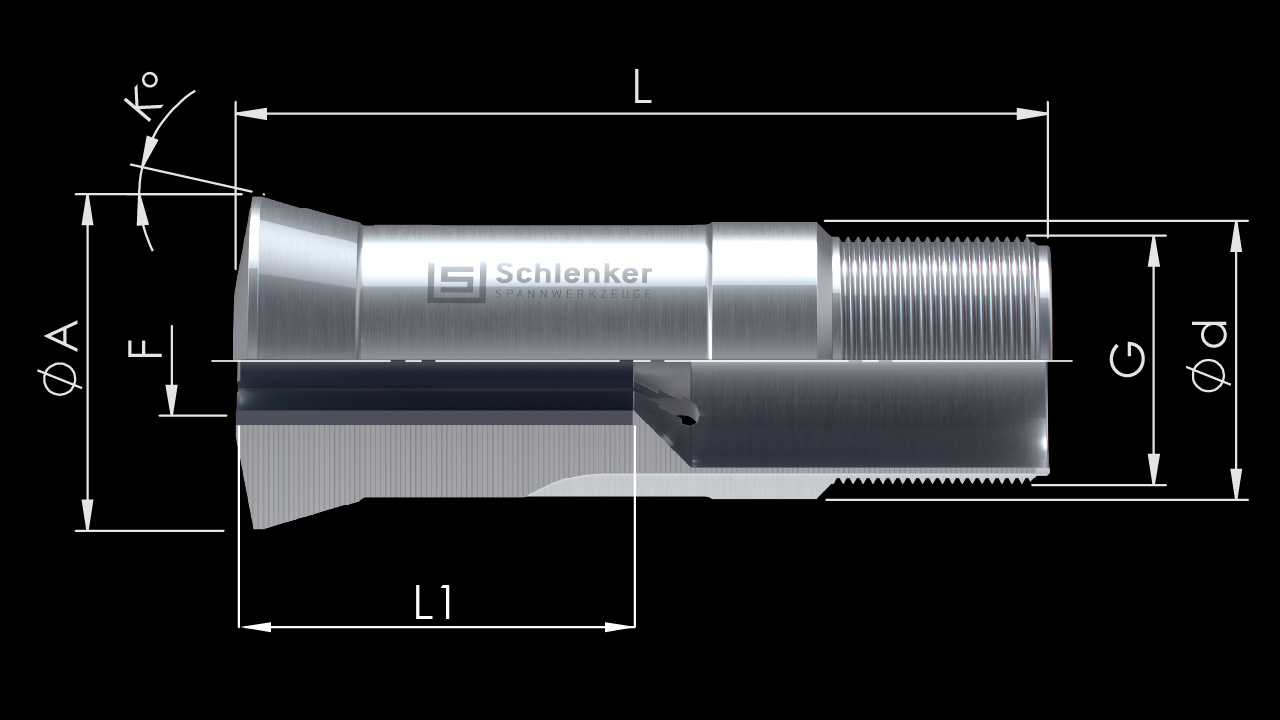

Verlängerte Führungsbuchsen – Technische Zeichnung

Infotabelle - zum Aufklappen klicken

Artikel	ø d [mm]	ø A [mm]	L [mm]	K [Grad]	G	F min. – max. [mm]			L1 [mm]

I351	9	12,5	44	16	M8x0,75	0,8 – 4,5	Auf Anfrage	Auf Anfrage	20
I352	11	14,5	53	16	M10x0,8	1,0 – 7,0	Auf Anfrage	Auf Anfrage	25
F3001	11	14,5	53	16	M10x0,75	1,0 – 7,0	Auf Anfrage	Auf Anfrage	25
I353	16	20,5	59	16	M14x1	1,0 – 10,5	Auf Anfrage	Auf Anfrage	30
I353SR	16	20	57	16	M14x1	1,0 – 10,5	Auf Anfrage	Auf Anfrage	30
F853	18	22	60	30	M16x1	1,0 – 12,0	Auf Anfrage	Auf Anfrage	30
SD125R	18	22	60	30	M18x1	3,0 – 12,0	Auf Anfrage	Auf Anfrage	30
T221	21	24	57,5	12	M18x1	3,0 – 13,0	Auf Anfrage	Auf Anfrage	25
SNC15	21	24	57,5	12,5	M18x1	3,0 – 13,0	Auf Anfrage	Auf Anfrage	25
I354	22	29	68	16	M19x1	2,0 – 14,5	Auf Anfrage	Auf Anfrage	30/35
F391	22	29	68	16	M22x1	3,0 – 16,5	Auf Anfrage	Auf Anfrage	30/35
TSG20R	23	28	72	16	M22x1	3,0 – 16,0	Auf Anfrage	Auf Anfrage	30/35
F605	24	29,5	61	30	M24x1	2,0 – 17,0	Auf Anfrage	Auf Anfrage	30/35
TD26	26	29	77	16	M25x1	2,0 – 19,0	Auf Anfrage	Auf Anfrage	30/35/40
T223	28	34	82	16	M25x1	3,0 – 20,0	Auf Anfrage	Auf Anfrage	30/35/40
T223	28	34	82	16	M27x1	22,0	Auf Anfrage	Auf Anfrage	30/35/40
I357	28	38	81	30	M25x1	3,0 – 20,0	Auf Anfrage	Auf Anfrage	30/35/40
I357	28	38	81	30	M27x1	22,0	Auf Anfrage	Auf Anfrage	30/35/40
B230	30	35	59	16	M30x1	3,0 – 23,0	Auf Anfrage	Auf Anfrage	30/35/40
T227	34	41	87,5	10	M34x1	3,0 – 26,0	Auf Anfrage	Auf Anfrage	30/35/40
T229	42	49	82	16	M40x1	4,0 – 32,0	Auf Anfrage	Auf Anfrage	30/35/40
TD32	42	48	82	20	M40x1	4,0 – 32,0	Auf Anfrage	Auf Anfrage	30/35/40
ML36	44	51	82	16	M42x1	10,0 – 35,0	Auf Anfrage	Auf Anfrage	30/35/40
FST38	48	54	82	16	M46x1	10,0 – 38,0	Auf Anfrage	Auf Anfrage	30/35/40
FSL38	46	53	82	16	M45x1	10,0 – 38,0	Auf Anfrage	Auf Anfrage	30/35/40
B240	48	54	81	10	M46x1	10,0 – 38,0	Auf Anfrage	Auf Anfrage	30/35/40
B236	48	56	81	30	M48x1,25	10,0 – 38,0	Auf Anfrage	Auf Anfrage	30/35/40

Verlängerte Führungsbuchsen Optionen

Wir bieten verschiedene Optionen für unsere verstellbaren Führungsbuchsen. Ob Sie Ihre Arbeit vereinfachen, Ihre Produktionsqualität verbessern oder eine kundenspezifische Fertigungsanforderung erfüllen möchten. Testen Sie jetzt unsere verstellbaren Führungsbuchsen. Sie werden überzeugt sein.
