INDEX MS Innenspannhülsen

Schlenker entwickelt und fertigt INDEX MS Innenspannhülsen für höchste Präzision und Zuverlässigkeit. Ihr Einsatz verbessert die Bearbeitungsqualität und Präzision Ihrer Maschinen erheblich.

Verwendung von INDEX MS Innenspannhülsen

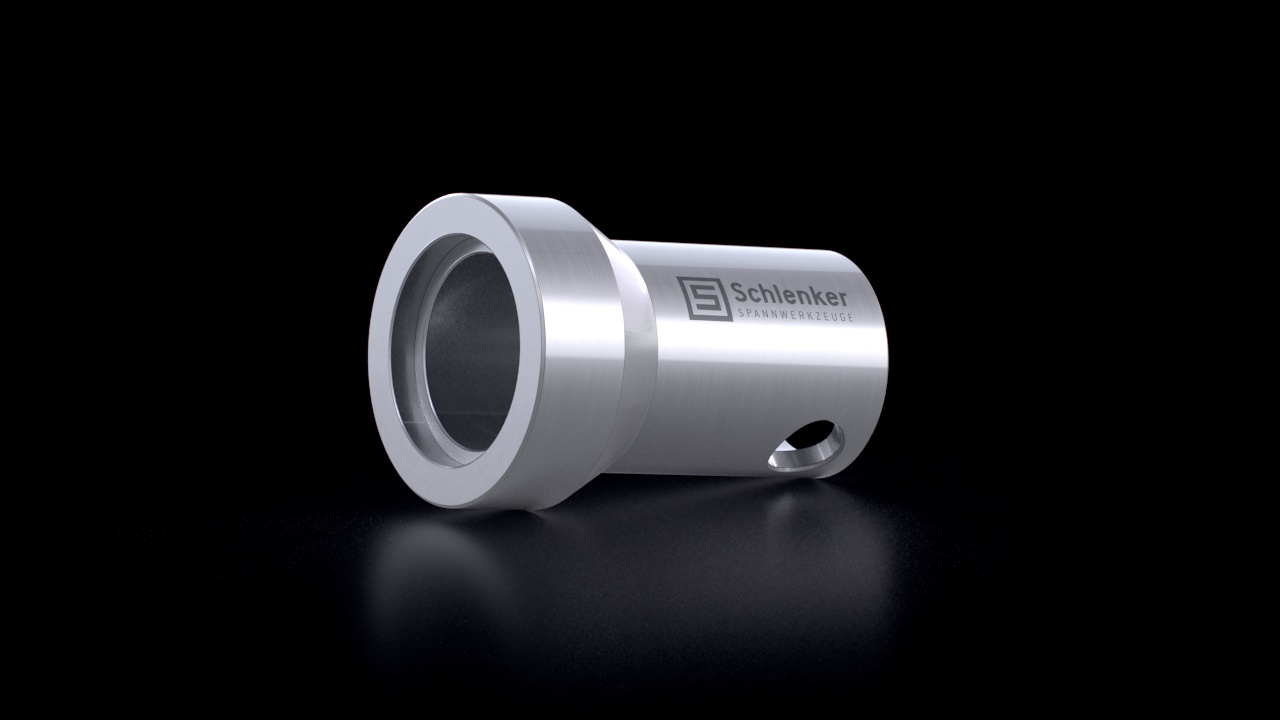

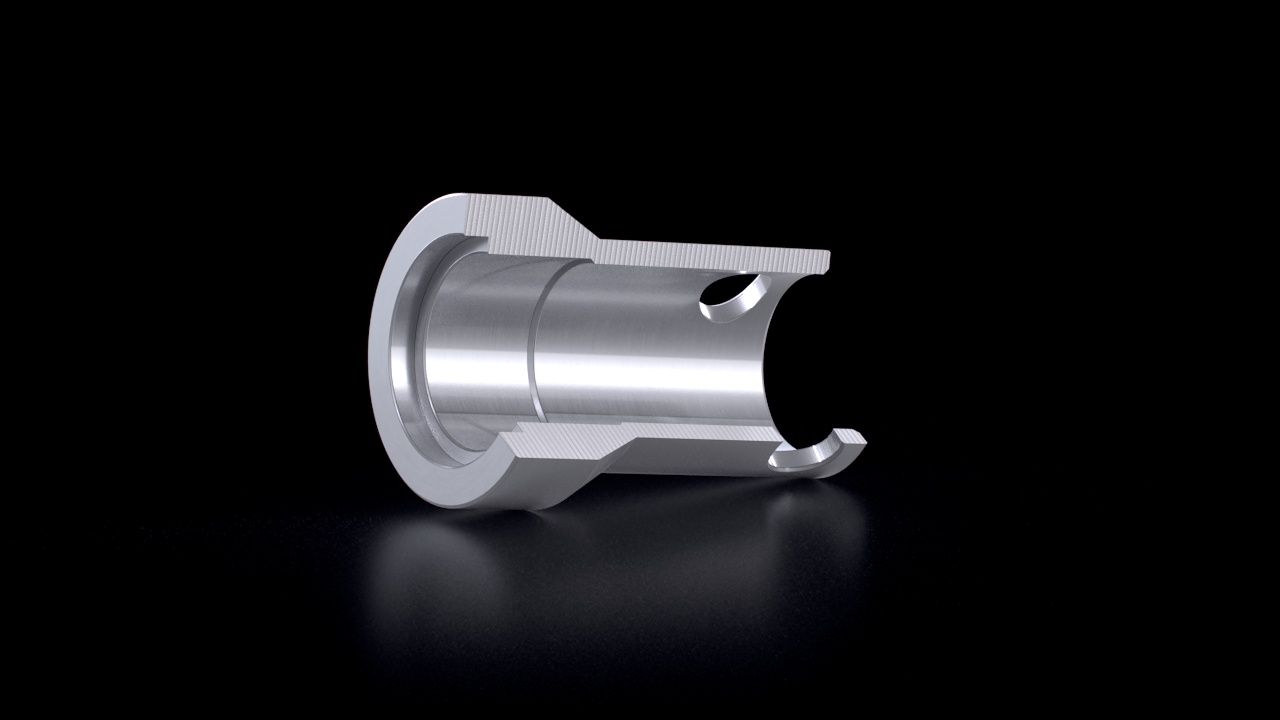

INDEX MS Innenspannhülsen werden zusammen mit den Außenanschlägen auf den Lagerungen montiert und mit einem Querstift gesichert. Die Außenanschläge müssen an den Außendurchmesser des Stangenmaterials angepasst werden.

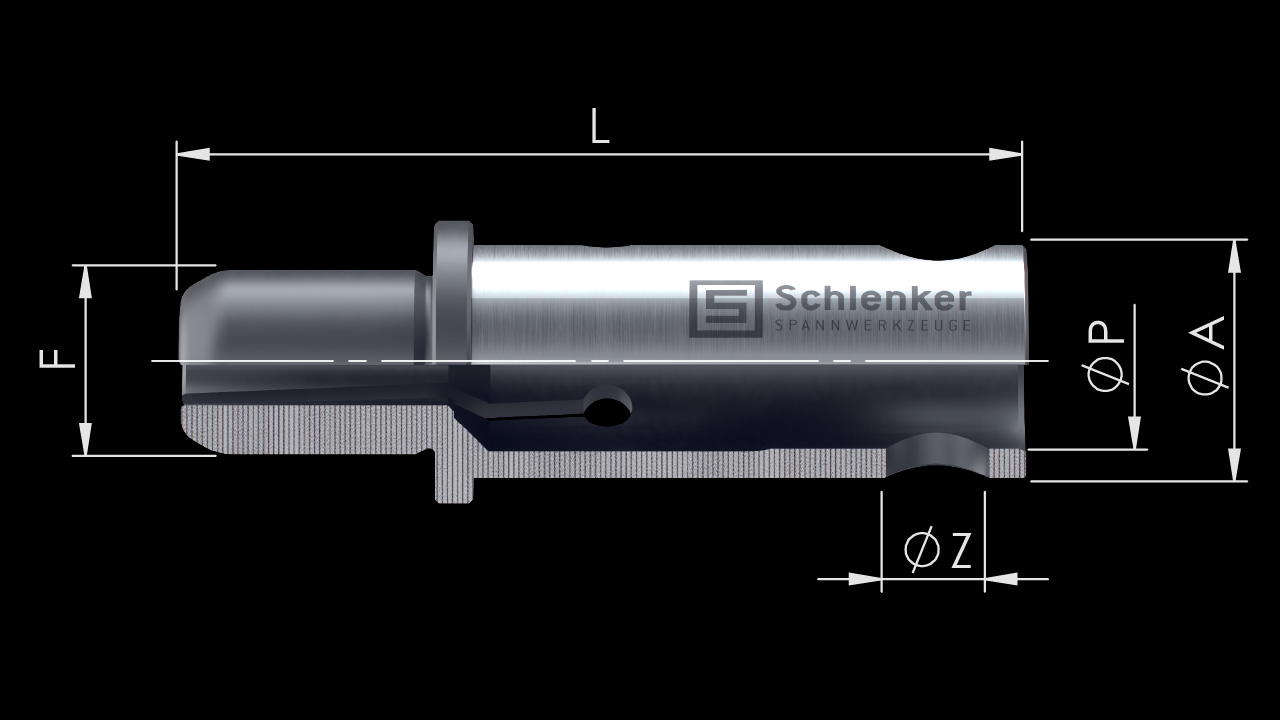

A	Außendurchmesser
Z	Querbohrung-Ø
P	Passung-Ø
L	Gesamtlänge
F	Form

Infotabelle - zum Aufklappen klicken

Artikel		Schieber [mm]	Ø A [mm]	Ø P [mm]	Ø Z [mm]	L [mm]	F [mm]	Maschine
Innenspannhülse	S927434.1232	D12	10,3	8H7	4	45	8,0	MS22 / MS40
Außenanschlag	SA927435.XX31	D12	13,0 – 23,0		4	32
Innenspannhülse	S927535.1231	D12	10,3	8H7	4	45	8,0	MS32
Außenanschlag	SA927536.XX31	D12	13,0 – 18,0		4	32
Innenspannhülse	S927434.1233	D12	10,3	8H7	4	46	8,0	MS22 / MS32 / MS40
Außenanschlag	SA927435.XX32	D12	13,0 – 23,0		4	26
Innenspannhülse	S927535.1831	D18	16	11H7	6	45	15,0	MS22 / MS32 / MS40
Außenanschlag	SA927536.XX31	D18	19,0 – 25,0		6	32
Innenspannhülse	S927535.1841	D18	16	11H7	6	46,5	15,0	MS22 / MS32 / MS40
Außenanschlag	SA927536.XX41	D18	19,0 – 25,0		6	26,5
Innenspannhülse	S927934.1832	D18	18	11H7	6	45	15,0	MS52
Außenanschlag	SA927975.XX31	D18	22,0 – 32,0			20
Innenspannhülse	S927434.2332	D23	19	14H7	8	70	15,0	MS40
Außenanschlag	SA927435.XX31	D23	24,0 – 32,0		8	52
Innenspannhülse	S927434.2333	D23	19	14H7	8	66,5	15,0	MS40
Außenanschlag	SA927435.XX32	D23	24,0 – 32,0			46,5
Innenspannhülse	S927535.2531	D25	22	15H7	8	70	15,0	MS32
Außenanschlag	SA927536.XX31	D25	26,0 – 36,0			52
Innenspannhülse	S927434.3232	D32	27	20H7	8	70	15,0	MS40
Außenanschlag	SA927435.XX31	D32	33,0 – 40,0		8	52
Innenspannhülse	S927434.3233	D32	27	20H7	8	61	15,0	MS40
Außenanschlag	SA927435.XX32	D32	33,0 – 40,0			41
Innenspannhülse	S927934.3232	D32	32	20H7	8	70	20,0	MS52
Außenanschlag	SA927975.XX31	D32	33,0 – 42,0			38
Innenspannhülse	S927934.4232	D42	42	20H7	8	70	20,0	MS52
Außenanschlag	SA927975.XX31	D42	43,0 – 52,0			38
Innenspannhülse	D18 IMS 52	D18	18	11H7	6	45	15,0
Innenspannhülse	D32 IMS 52	D32	32	20H7	8	70	20,0
Innenspannhülse	D42 IMS 52	D42	42	20H7	8	70	20,0

INDEX MS Innenspannhülsen Optionen

Wir bieten eine große Auswahl an Optionen für unsere INDEX MS Innenspannhülsen. Ob Sie Ihre Arbeit vereinfachen, Ihre Produktionsqualität verbessern oder eine kundenspezifische Fertigungsanforderung erfüllen möchten. Testen Sie jetzt unsere INDEX MS Innenspannhülsen. Sie werden überzeugt sein.
