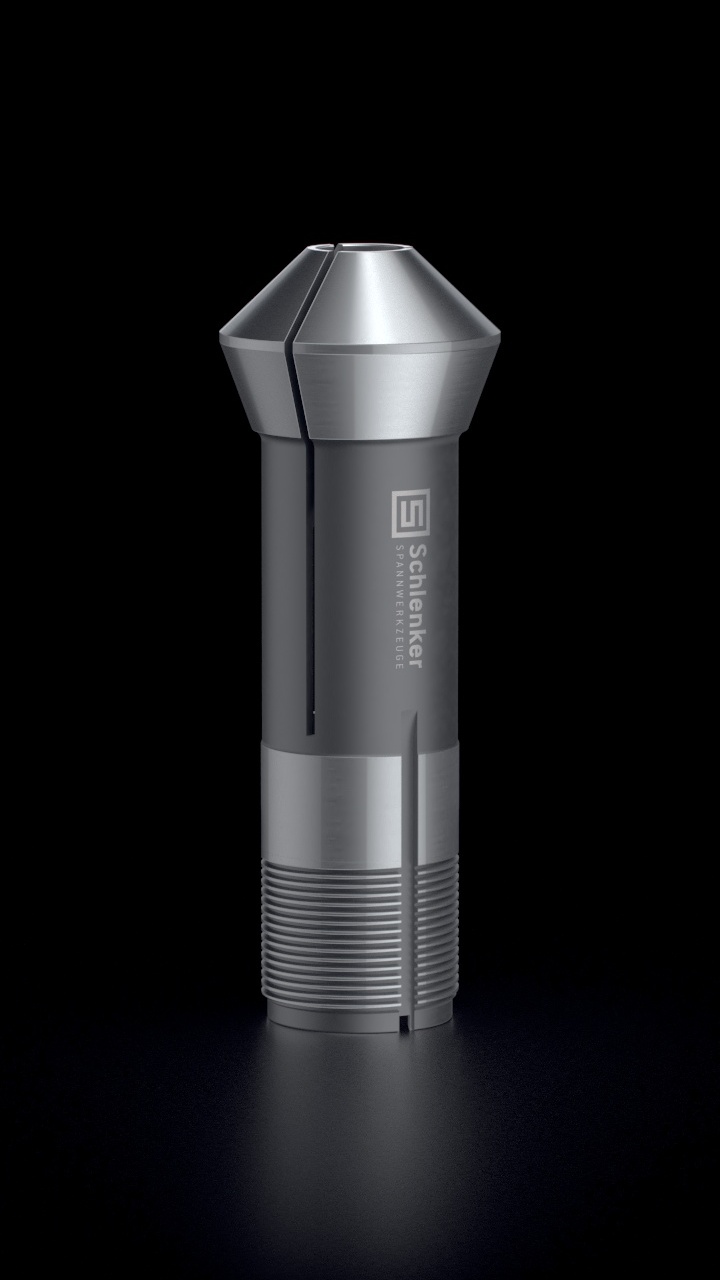

Zugspannzangen
Schlenker entwickelt und fertigt Zugspannzangen für höchste Präzision und Zuverlässigkeit. Ihr Einsatz verbessert die Bearbeitungsqualität und Präzision Ihrer Maschinen erheblich.
Zugspannzangen werden zur Werkstückspannung in allen gängigen Schleifmaschinen, Teilapparaten und manuellen Drehmaschinen eingesetzt. Die Spannung erfolgt durch das Einziehen der Zugspannzange in die Spannzangenhülse.

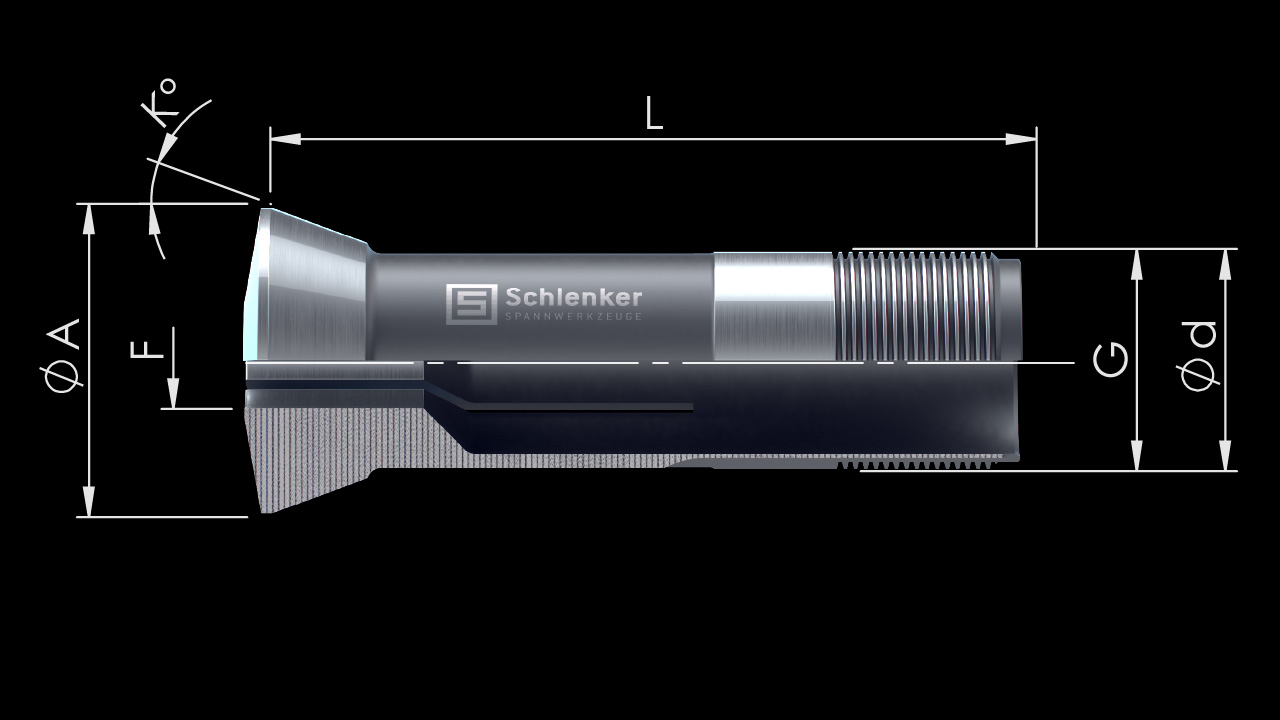

| d | Schaft-Ø |
| A | Kopf-Ø |
| L | Gesamtlänge |
| K | Konuswinkel |
| G | Gewinde |
| F | Form |
Infotabelle - zum Aufklappen klicken
| Artikel | ø d [mm] |
ø A [mm] |
L [mm] |
K [Grad] |
G | F min. – max. [mm] |
||
 |
 |
 |
||||||
| E324 | 15 | 21,5 | 53 | 20 | M13x1 | 1,0 – 9,0 | 2,0 – 6,5 | 2,0 – 8,0 |
| E3409 | 20 | 28 | 90 | 8 | Tr.20×1,5 | 2,0 – 14,5 | a. A. | a. A. |
| E351 | 20 | 28 | 80 | 20 | Tr.20×1,5 | 1,0 – 15,0 | 2,0 – 10,5 | 2,0 – 13,0 |
| E358 | 23 | 32 | 81,5 | 20 | M21x1 | 1,0 – 16,5 | 2,0 – 11,0 | 2,0 – 14,5 |
| E359 | 23 | 32 | 89,5 | 20 | Tr.23×1,5 | 1,0 – 18,0 | 2,0 – 12,0 | 2,0 – 16,0 |
| E363 | 25 | 33,5 | 84 | 16 | M23x1 | 1,0 – 17,5 | 2,0 – 12,5 | 2,0 – 15,5 |
| E366 | 28 | 36 | 100 | 18 | Tr.27×1/20″ | 1,0 – 21,0 | 2,0 – 15,0 | 2,0 – 18,0 |
| E367 | 28 | 38 | 100 | 20 | Tr.28×1,5 | 1,0 – 22,0 | 2,0 – 15,5 | 2,0 – 19,0 |
| E385 | 31,75 | 37,5 | 83 | 10 | Außen: 31,45×1/20″ Innen: 26,44×1,058 |
1,0 – 25,0 | 2,0 – 17,5 | 2,0 – 21,5 |
| E386 | 32 | 45 | 110 | 20 | Tr.32×1,5 | 1,0 – 27,0 | 3,0 – 19,0 | 3,0 – 23,5 |
| E666 | 25 | 35 | 59,5 | 20 | M25x1 | 3,0 – 20,0 | a. A. | a. A. |
| K20 | 20 | 28 | 80 | 20 | Tr.20×1,5 | 1,0 – 15,0 | 2,0 – 10,5 | 2,0 – 13,0 |
| K23 | 23 | 32 | 89,5 | 20 | Tr.23×1,5 | 1,0 – 18,0 | 2,0 – 13,0 | 2,0 – 16,0 |
| K32 | 32 | 45 | 110 | 20 | Tr.32×1,5 | 1,0 – 27,0 | 4,0 – 19,0 | 3,0 – 23,5 |
| K45 | 45 | 60 | 140 | 20 | Tr.45×2 | 5,0 – 36,5 | 5,0 – 26,0 | 5,0 – 32,0 |
| KDT38 | 58 | 70,3 | 99 | 15 | M50x1,5 | 10,0 – 38,0 | 8,0 – 26,0 | 8,0 – 32,0 |
Wir bieten eine große Auswahl an Optionen für unsere Zugspannzangen. Ob Sie Ihre Arbeit vereinfachen, Ihre Produktionsqualität verbessern oder eine kundenspezifische Fertigungsanforderung erfüllen möchten. Testen Sie jetzt unsere Zugspannzangen. Sie werden überzeugt sein.

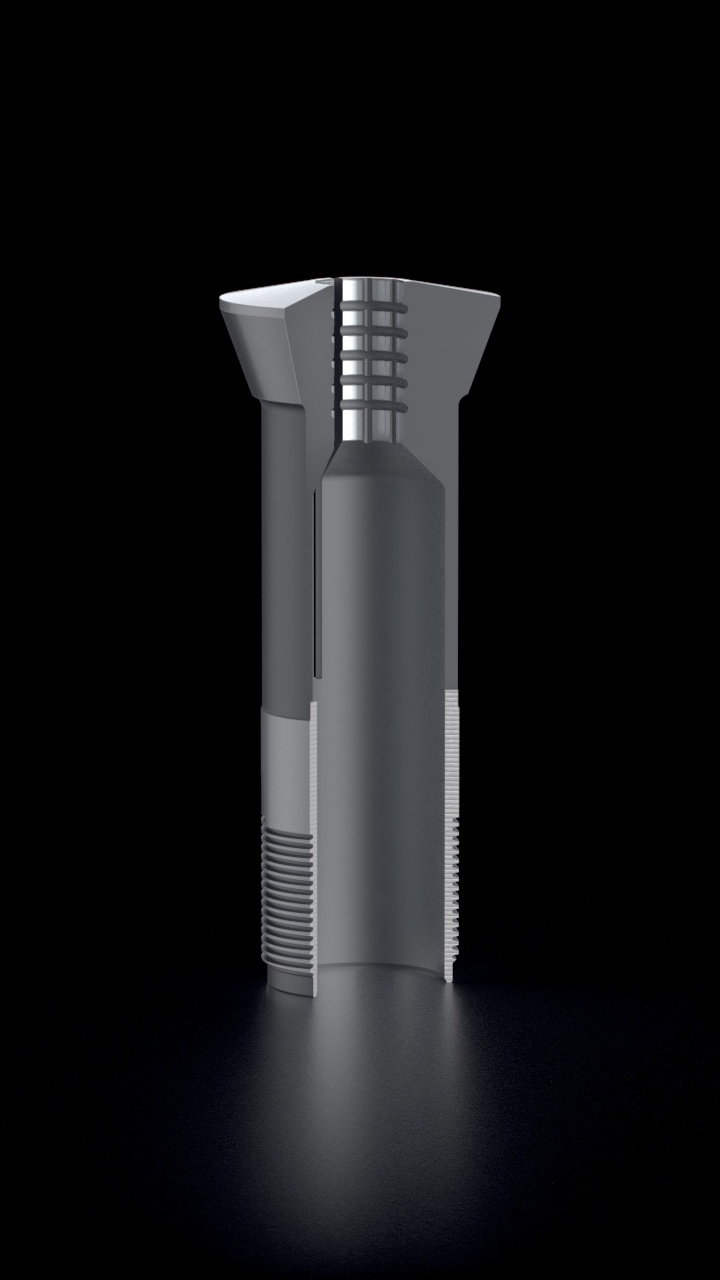

Schlenker Spannflächenausführungen werden entwickelt und gefertigt, um unterschiedlichste technische Anforderungen und Anwendungsszenarien abzudecken. Durch ihre Geometrie und Oberflächeneigenschaften lässt sich das Spannsystem an verschiedene Bearbeitungsaufgaben anpassen. So werden eine zuverlässige Funktion und gleichbleibende Leistung unter wechselnden Einsatzbedingungen gewährleistet.

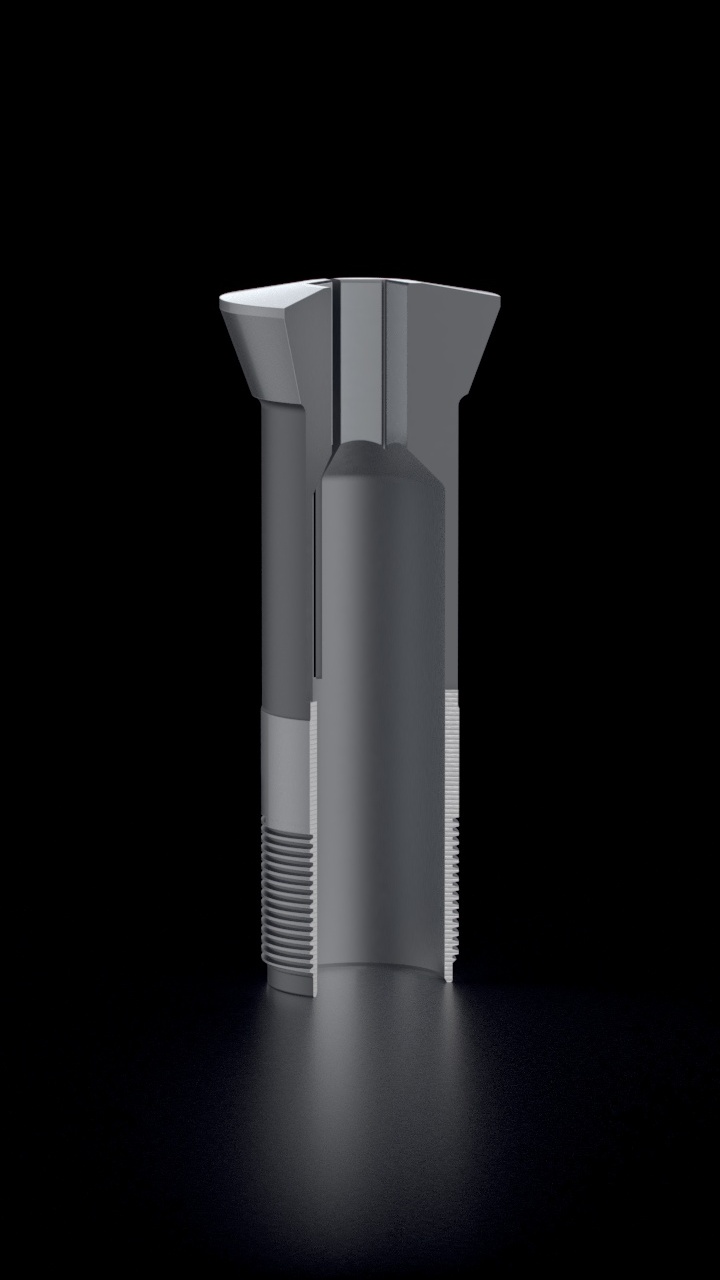

Schlenker Spannprofile und Konturen werden entwickelt und gefertigt, um unterschiedlichste Stangengeometrien, technische Anforderungen und Anwendungsszenarien abzudecken. Ihre Geometrie und Kontakteigenschaften ermöglichen die Anpassung des Spannsystems an verschiedene Materialprofile und Konturen. Dadurch werden eine zuverlässige Führung, sicherer Halt und gleichbleibende Leistung unter wechselnden Einsatzbedingungen gewährleistet.

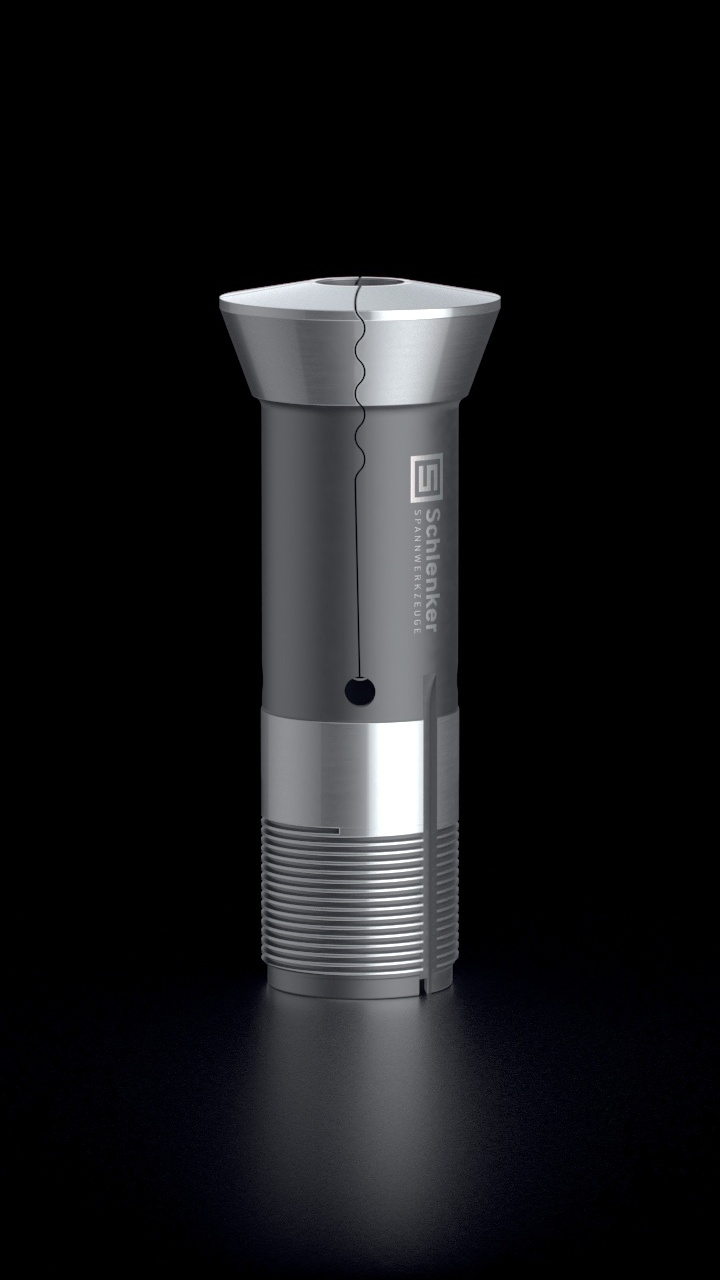

Schlenker Schlitzformen für Spannzangen werden entwickelt und gefertigt, um unterschiedlichste technische Anforderungen und Anwendungsszenarien abzudecken. Ihre Geometrie und Anordnung verleihen der Spannzange die erforderliche Elastizität und das gewünschte Spannverhalten. Dadurch werden eine zuverlässige Kraftverteilung und gleichbleibende Leistung unter wechselnden Einsatzbedingungen gewährleistet.

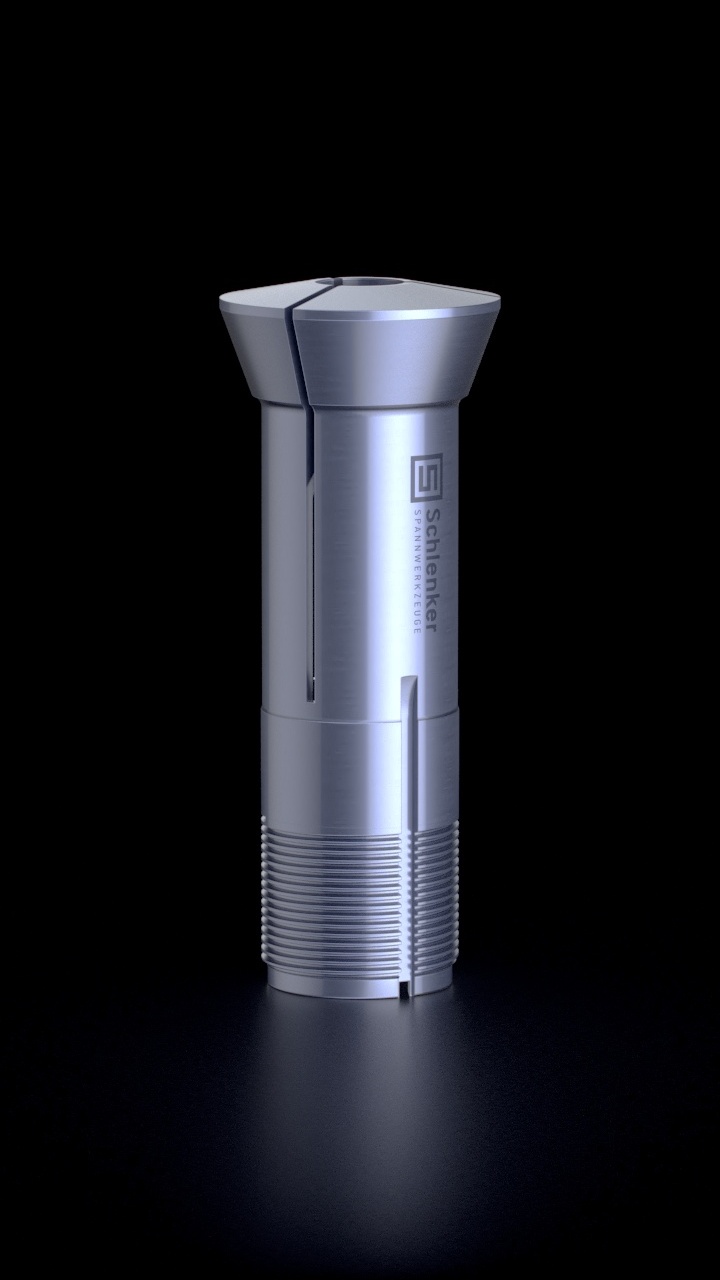

Schlenker Lösungen zur Verschleißreduzierung werden entwickelt und gefertigt, um unterschiedlichste technische Anforderungen und Anwendungsszenarien abzudecken. Ihre konstruktiven und funktionalen Eigenschaften minimieren Reibung und Oberflächenbelastung. Dadurch werden Verschleiß reduziert, die Standzeit verlängert und eine gleichbleibende Leistung unter wechselnden Einsatzbedingungen gewährleistet.

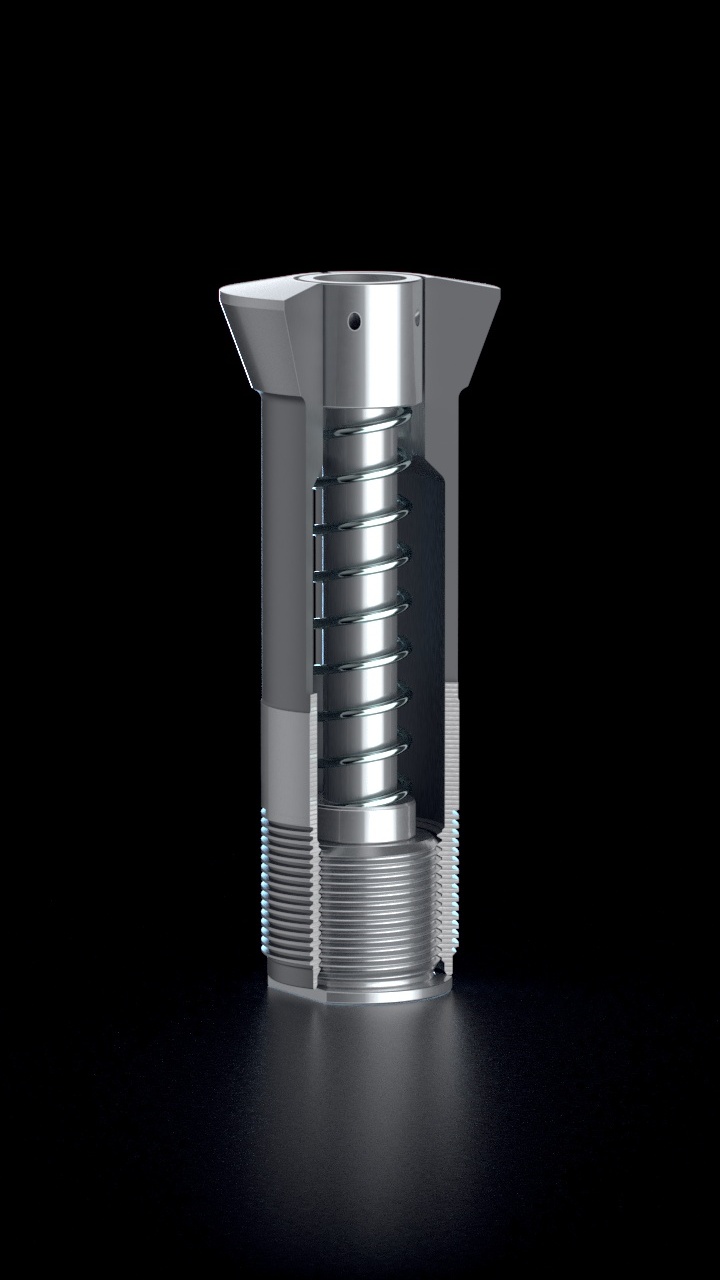

Zusätzliche Schlenker Spannzangenausführungen werden entwickelt und gefertigt, um unterschiedlichste technische Anforderungen und Anwendungsszenarien abzudecken. Ihre konstruktiven und funktionalen Eigenschaften ermöglichen die Anpassung der Spannzange an spezielle Anwendungsanforderungen. Dadurch werden ein zuverlässiger Betrieb und gleichbleibende Leistung unter wechselnden Einsatzbedingungen gewährleistet.

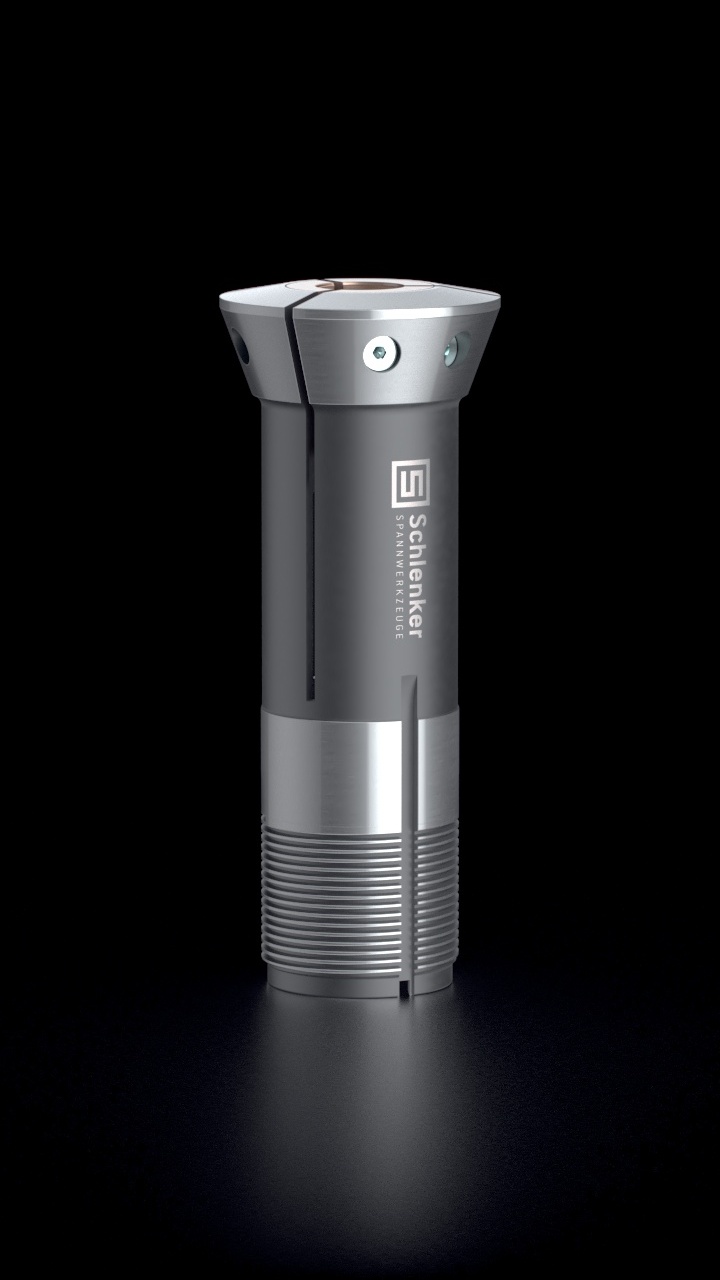

Schlenker Spannzangeneinsätze werden entwickelt und gefertigt, um unterschiedlichste technische Anforderungen und Anwendungsszenarien abzudecken. Ihre Material- und Funktionseigenschaften ermöglichen die Anpassung der Spannzange an empfindliche Stangenmaterialien und spezielle Einsatzbedingungen. Sie helfen, Druckstellen zu vermeiden, vereinfachen den Austausch bei Verschleiß und gewährleisten gleichbleibende Leistung unter wechselnden Einsatzbedingungen.
Schlenker Spannzangenausführungen werden entwickelt und gefertigt, um unterschiedlichste technische Anforderungen und Anwendungsszenarien abzudecken. Die verschiedenen Ausführungen ermöglichen die Anpassung der Spannzange an spezielle Spannaufgaben und Maschinenanforderungen. Dadurch werden ein zuverlässiger Betrieb und gleichbleibende Leistung unter wechselnden Einsatzbedingungen gewährleistet.
