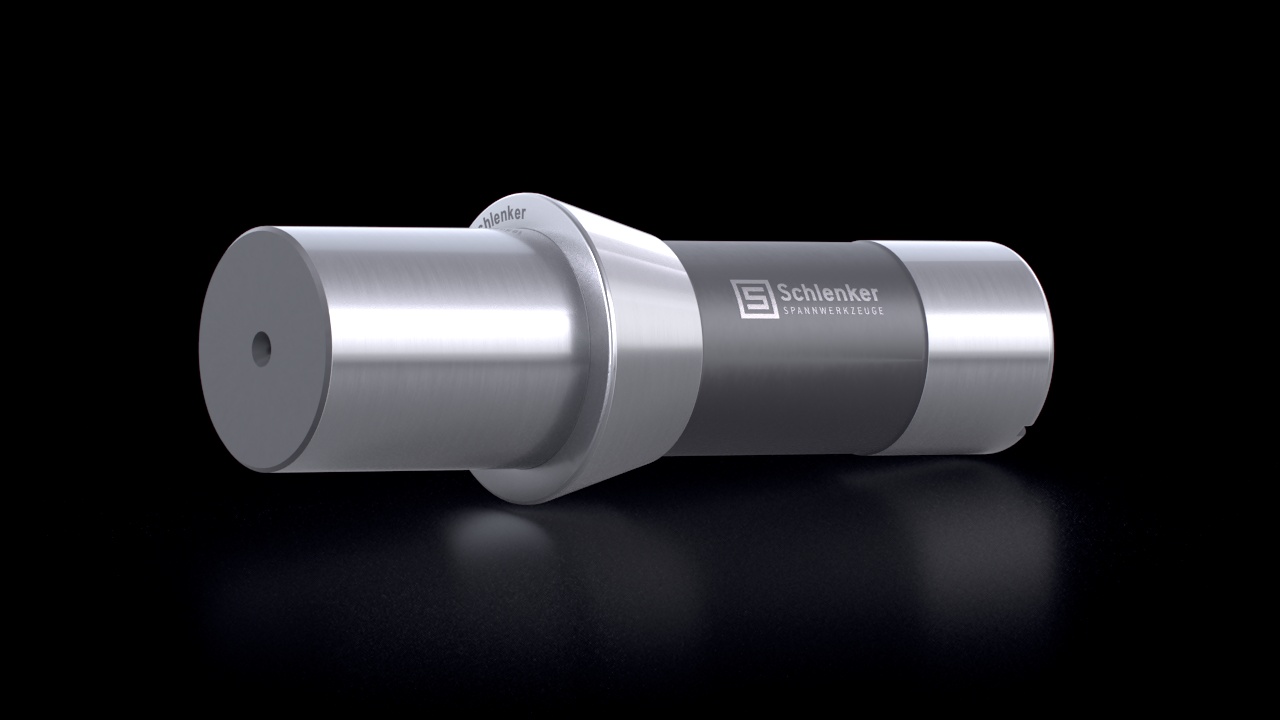

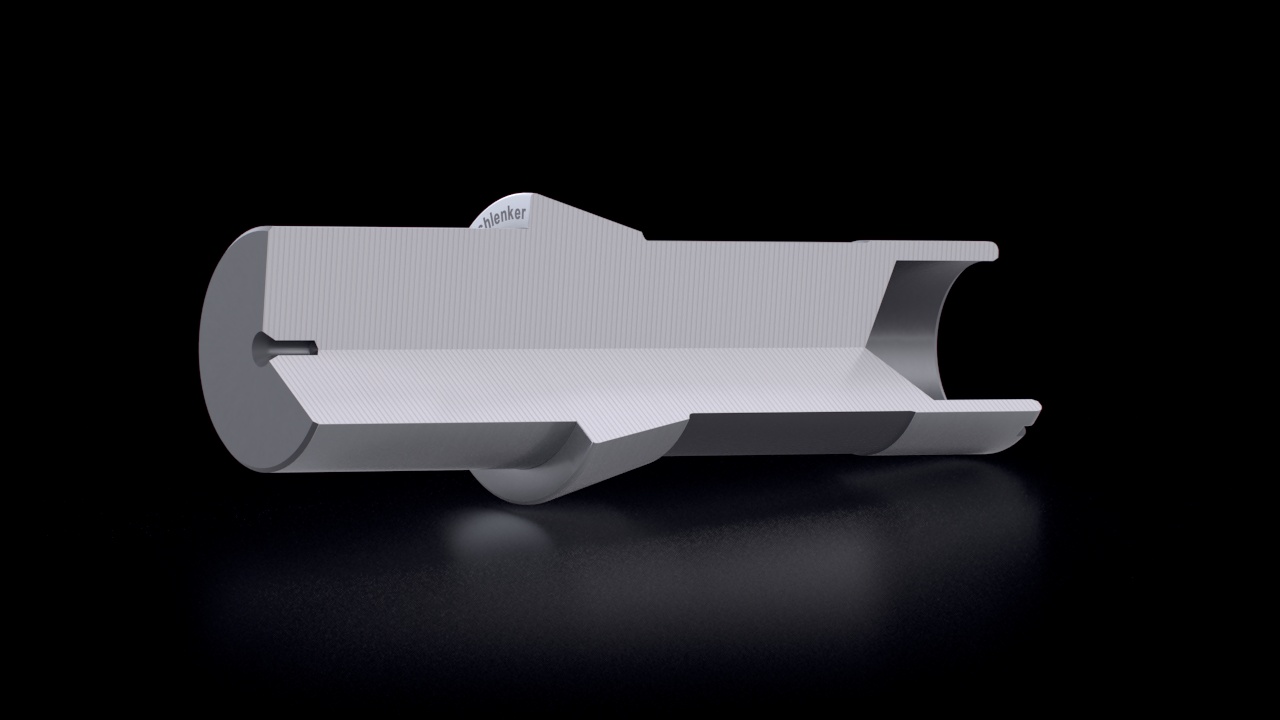

Mandriles de alineación

Pinza de longitud fija

Schlenker diseña y fabrica Mandriles de alineación para pinzas de longitud fija para ofrecer la máxima precisión y fiabilidad. Su uso mejora considerablemente la calidad de mecanizado y la precisión de las máquinas.

Los Mandriles de alineación para pinzas de longitud fija de alta precisión son especialmente adecuados para comprobar el desplazamiento axial o radial de los ejes de la máquina y el desplazamiento entre el husillo principal y el contrahusillo en la geometría de la máquina. Además, los pasadores de alineación se utilizan para comprobar la excentricidad y el alabeo en el husillo principal o el contrahusillo.

d	Ø Vástago
A	Ø Cabeza
B	Ø Saliente
I	Longitud del saliente
L1	Longitud L1
L	Longitud total
K	Ángulo de conicidad

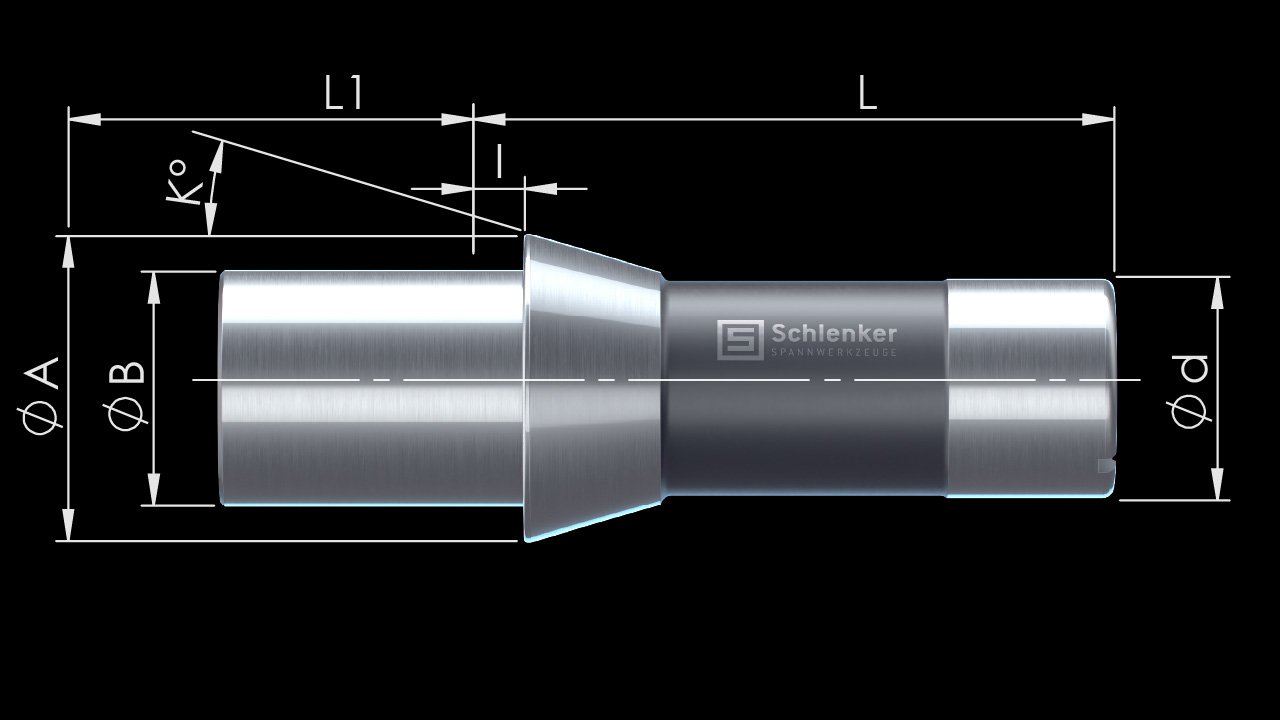

Mandriles de alineación para pinzas de longitud fija – Dibujo técnico

Tabla informativa - haga clic para desplegar

Referencia	ø d [mm]	ø A [mm]	ø B [mm]	I [mm]	L1 [mm]	L [mm]	K [Grados]
E101 TF8 F8-577	8	12	8	4,5	70	42	16
E109 F10 TF10	10	16	10	5,5	70	47,5	20
E112	11	19	12	6	70	41	22
E116 F13	13	19	13	6	70	64	16
E118	14	19,5	15	6	70	46	15
E120 F15 TF15	15	21	15	6	70	64	16
EF16 E1212 TF16	16	21	16	6	70	64	16
SYF16 M14x0,75	16	21	16	8	70	66	16
E127 TF18	18	25	18	6	70	67	16
E136 F20-201	20	26	19	5	100	54	15
E138 F20-87 TF20	20	28	21	7	100	67	16
E140 F22 TF22	22	30	21	6	100	55	15
TF24	24	28	22	7	100	62	15
E144	25	34	25	6	100	65	15
E145 F25 TF25	25	35	27	10	100	77	16
E147 F27-22	27	38	30	8	100	73	15
E148 F28	28	38	28	7	100	70	15
BS20	28	35	27	10	100	77	16
E157 F30 TF30	30	42	34	10	100	80	16
EF30 E1446	30	38	32	6	100	65	15
E161 F32	32	45	34	8	100	75	15
0166	32	40	34	6	100	65	15
E162	35	43	34	7	100	70	15
E163 F35	35	48	38	8	100	80	15
EF37 E1536 TF37	37	47	40	10	100	92	16
EF38 E164	38	49	38	9,5	100	108	15
EF40	40	47	40	10	100	92	16
E171 F42	42	55	42	9	100	94	15
TF43	43	53	46	10	100	92	16
TF44	44	52	44	10	100	92	16
E173 F48	48	60	50	9	100	94	15
TF48	48	60	50	9	100	94	15
BS38	48	54	44	10	100	100	15
E177 F58	58	70	60	9	150	94	15
E185 F66	66	84	73	9	150	110	15

Mandriles de alineación para pinzas de longitud fija - Versiones

Ofrecemos Mandriles de alineación para pinzas de longitud fija para todos los tipos de pinzas de longitud fija de nuestra gama. Tanto si desea simplificar el trabajo, mejorar la calidad de producción o satisfacer requisitos específicos del cliente, nuestros mandriles de alineación ofrecen la solución adecuada. Pruébelos ahora. Quedará convencido.
