Mandriles de alineación

Pinza de tracción

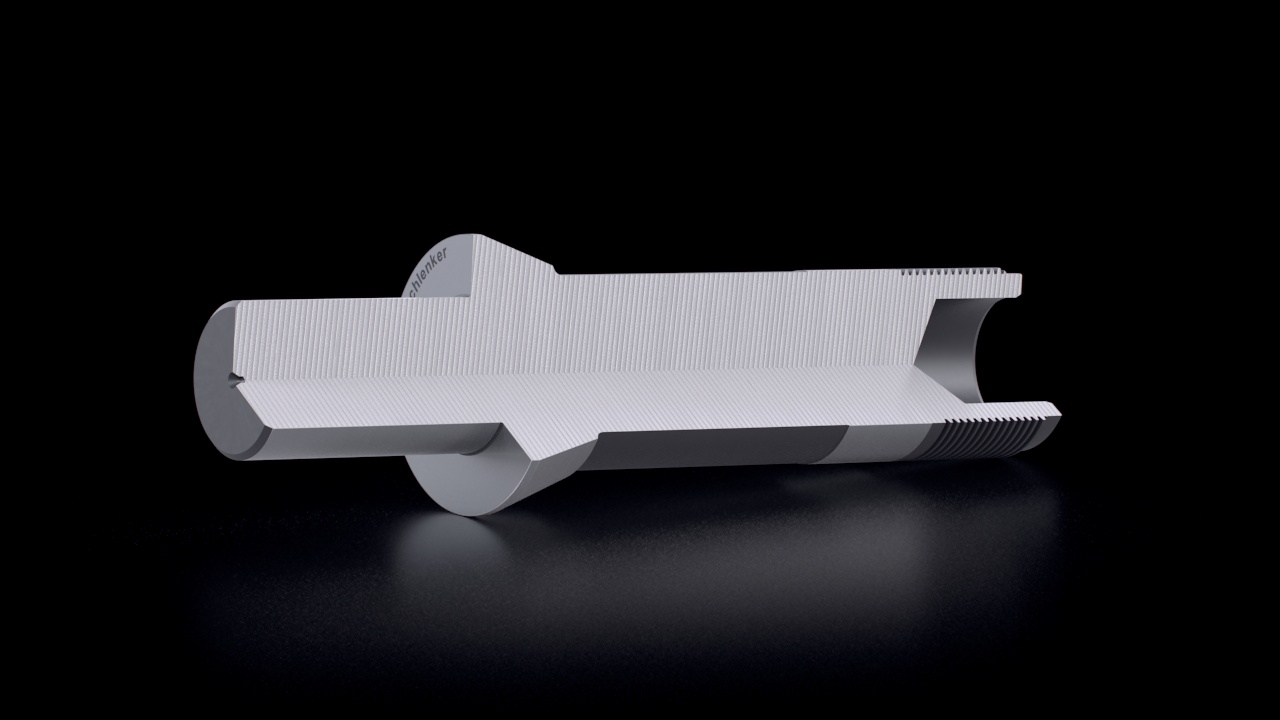

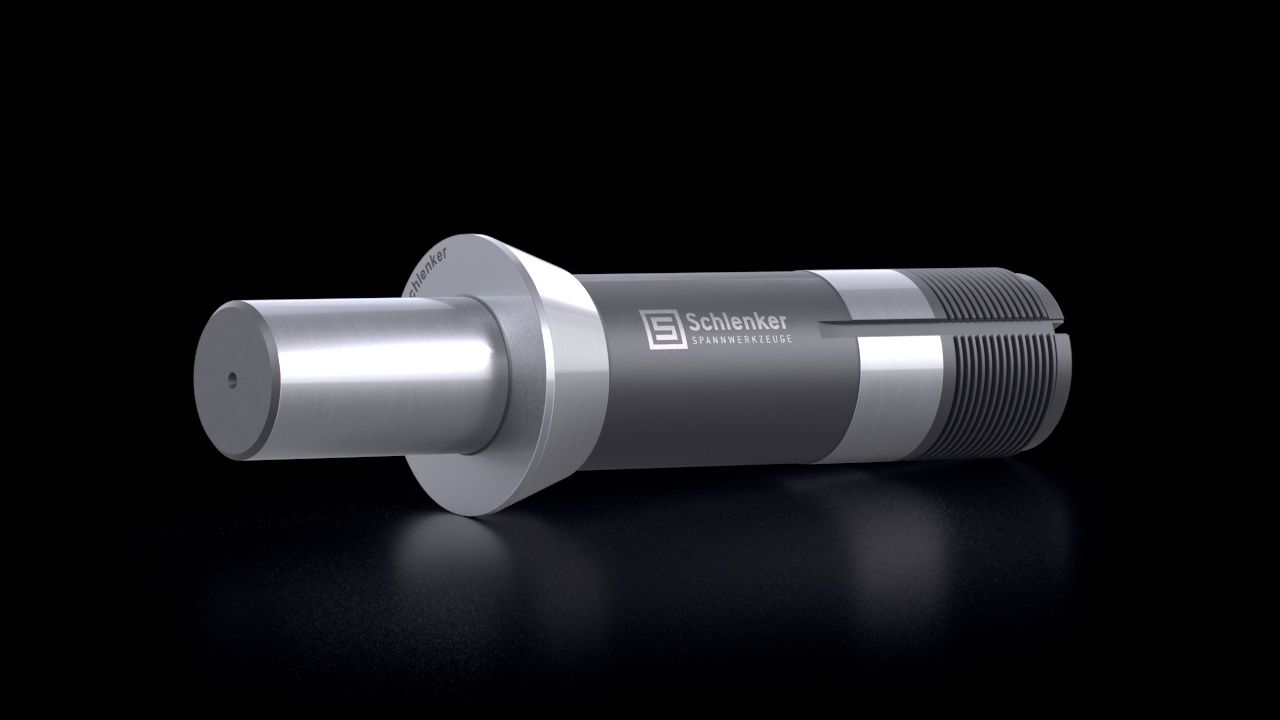

Schlenker diseña y fabrica Mandriles de alineación para pinzas de tracción para ofrecer la máxima precisión y fiabilidad. Su uso mejora considerablemente la calidad de mecanizado y la precisión de las máquinas.

Los Mandriles de alineación para pinzas de tracción de alta precisión son especialmente adecuados para comprobar el desplazamiento axial o radial de los ejes de la máquina y el desplazamiento entre el husillo principal y el contrahusillo en la geometría de la máquina. Además, los pasadores de alineación se utilizan para comprobar la excentricidad y el alabeo en el husillo principal o el contrahusillo.

d	Ø Vástago
A	Ø Cabeza
B	Ø Saliente
L1	Longitud L1
L	Longitud total
K	Ángulo de conicidad
G	Rosca

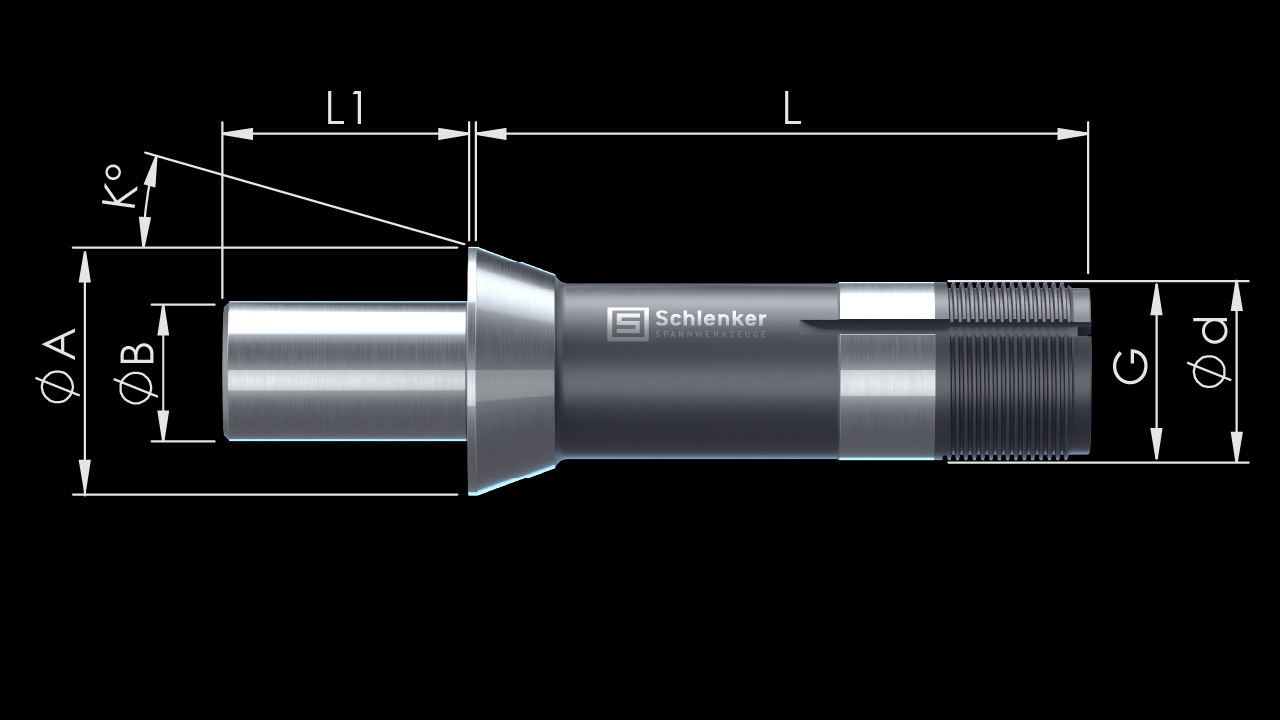

Mandriles de alineación para pinzas de tracción – Dibujo técnico

Tabla informativa - haga clic para desplegar

Referencia	ø d [mm]	ø A [mm]	ø B [mm]	L1 [mm]	L [mm]	K [Grados]	G
E324	15	21,5	14	70	53	20	M13x1
E3409	20	28	17	100	90	8	Tr.20×1,5
E351	20	28	17	100	80	20	Tr.20×1,5
E358	23	32	20	100	81,5	20	M21x1
E359	23	32	20	100	89,5	20	Tr.23×1,5
E363	25	33,5	21	100	84	16	M23x1
E366	28	36	22	100	100	18	Tr.27×1/20″
E367	28	38	22	100	100	20	Tr.28×1,5
E385	31,75	37,5	25	100	83	10	Außen: 31,45×1/20″ Innen: 26,44×1,058
E386	32	45	25	100	110	20	Tr.32×1,5
E666	25	35	21	100	59,5	20	M25x1
K20	20	28	17	100	80	20	Tr.20×1,5
K23	23	32	20	100	89,5	20	Tr.23×1,5
K32	32	45	25	100	110	20	Tr.32×1,5
K45	45	60	30	100	140	20	Tr.45×2
KDT38	58	70,3	30	100	99	15	M50x1,5

Mandriles de alineación para pinzas de tracción - Versiones

Ofrecemos Mandriles de alineación para pinzas de tracción para todos los tipos de pinzas de tracción de nuestra gama. Tanto si desea simplificar el trabajo, mejorar la calidad de producción o satisfacer requisitos específicos del cliente, nuestros mandriles de alineación ofrecen la solución adecuada. Pruébelos ahora. Quedará convencido.
