Draw-In Spannzange SW&B

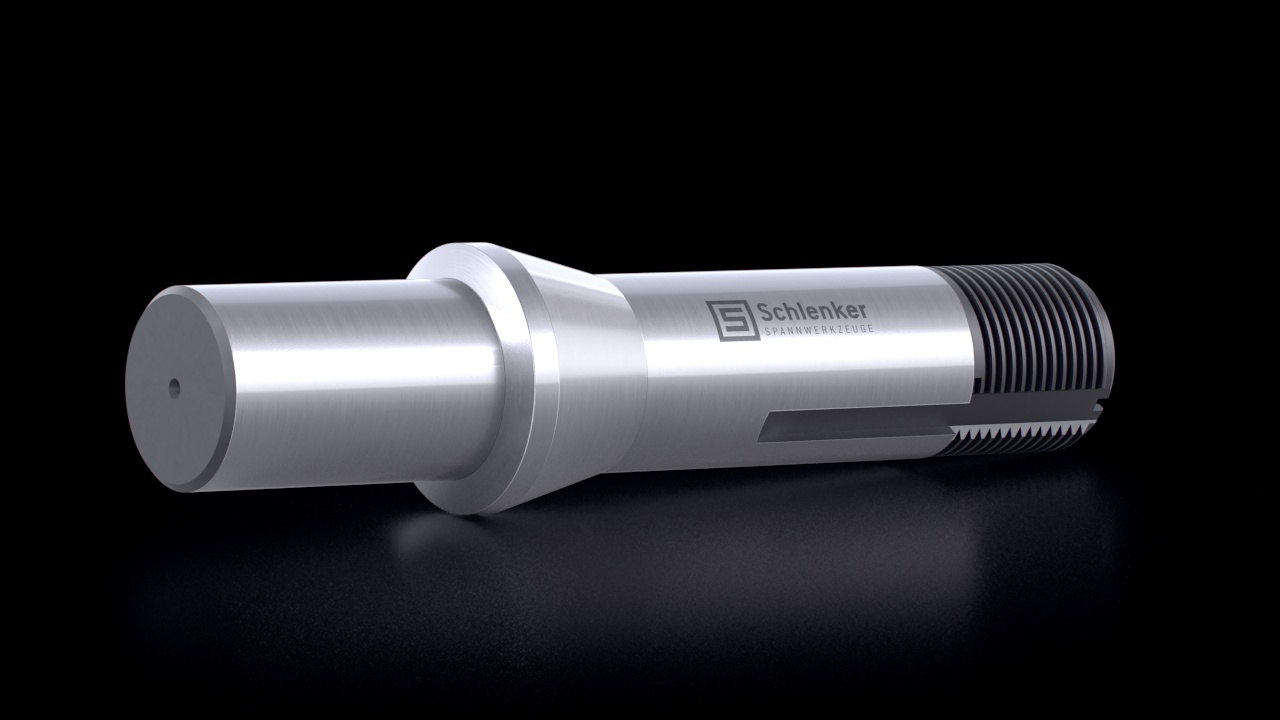

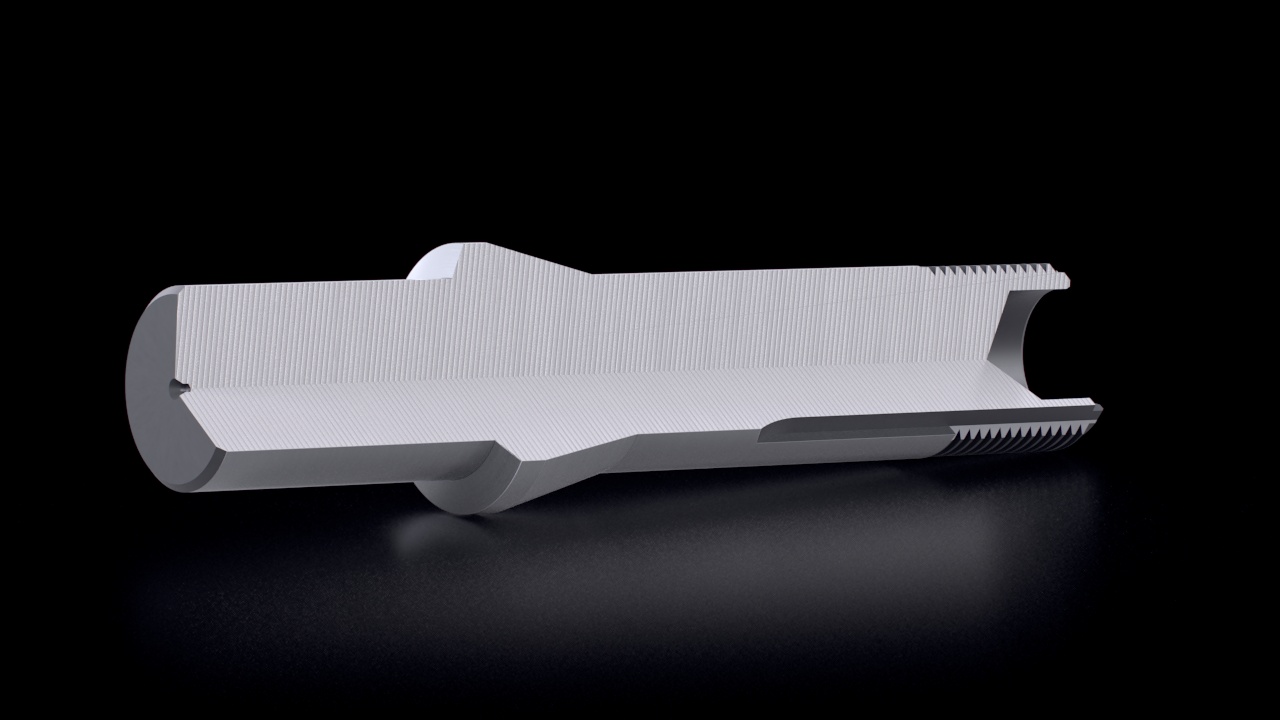

Schlenker diseña y fabrica Mandriles de alineación para pinzas de tracción SW&B para ofrecer la máxima precisión y fiabilidad. Su uso mejora considerablemente la calidad de mecanizado y la precisión de las máquinas.
Los Mandriles de alineación para pinzas de tracción SW&B de alta precisión son especialmente adecuados para comprobar el desplazamiento axial o radial de los ejes de la máquina y el desplazamiento entre el husillo principal y el contrahusillo en la geometría de la máquina. Además, los pasadores de alineación se utilizan para comprobar la excentricidad y el alabeo en el husillo principal o el contrahusillo.

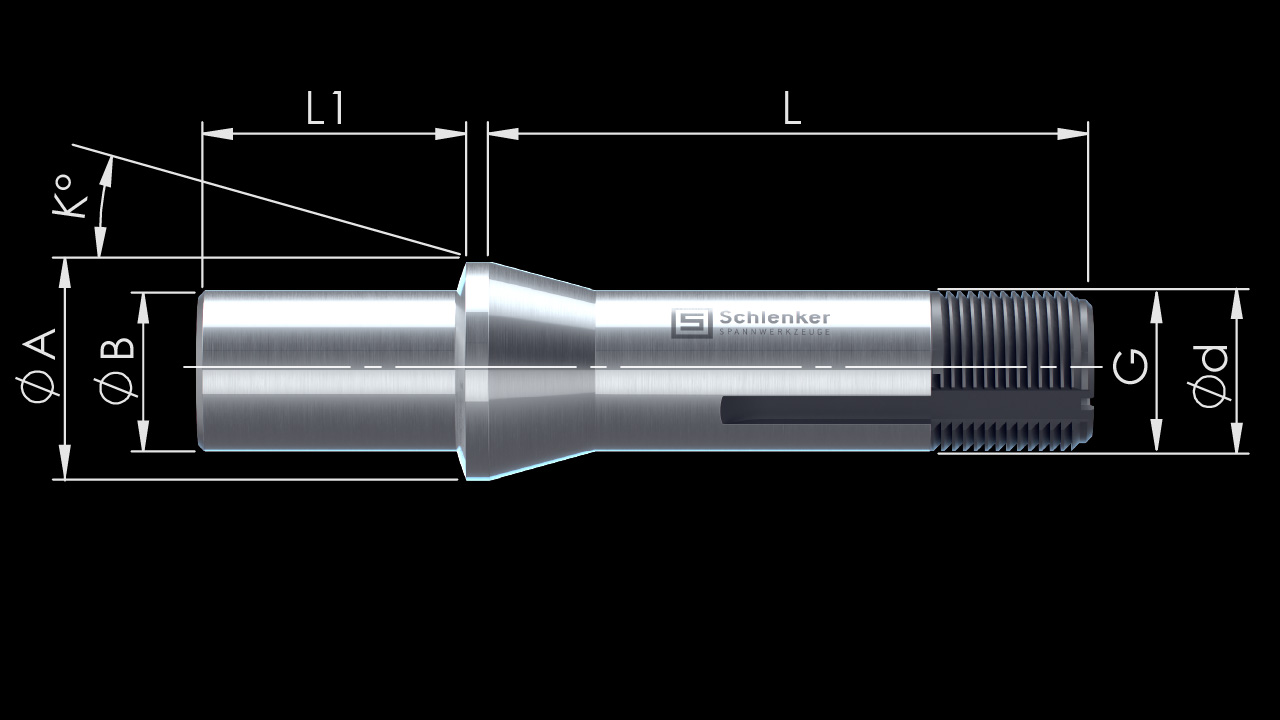

| d | Ø Vástago |
| A | Ø Cabeza |
| B | Ø Saliente |
| L1 | Longitud L1 |
| L | Longitud total |
| K | Ángulo de conicidad |
| G | Rosca |
Tabla informativa - haga clic para desplegar
| Referencia | ø d [mm] |
ø A [mm] |
ø B [mm] |
L1 [mm] |
L [mm] |
K [Grados] |
G |
| SW12 80-2 E318 |
12 | 16 | 10 | 70 | 46 | 15 | Ø11,75×1,25 45°/5° |
| SW15 80-3 E321 |
15 | 20,2 | 14 | 70 | 58,3 | 15 | Ø14,75×1,25 45°/5° |
| SW20 80-4 E349 |
20 | 26,3 | 17 | 100 | 73,00 | 15 | Ø19,7×1,666 45°/5° |
| SW25 80-5 E364 |
25 | 33,7 | 21 | 100 | 97,6 | 15 | Ø24,7×1,693 45°/5° |
| B32 72-65 |
32 | 40 | 25 | 100 | 106 | 15 | Ø29,7×1,693 45°/5° |
| B45 72-199 |
45 | 53 | 30 | 100 | 115 | 15 | M42x1,5 |
Ofrecemos Mandriles de alineación para pinzas de tracción SW&B para todos los tipos de pinzas de tracción SW&B de nuestra gama. Tanto si desea simplificar el trabajo, mejorar la calidad de producción o satisfacer requisitos específicos del cliente, nuestros mandriles de alineación ofrecen la solución adecuada. Pruébelos ahora. Quedará convencido.
Draw-In Spannzange SW&B
Disponible para todos los tipos de pinzas de tracción SW&B de nuestra gama
