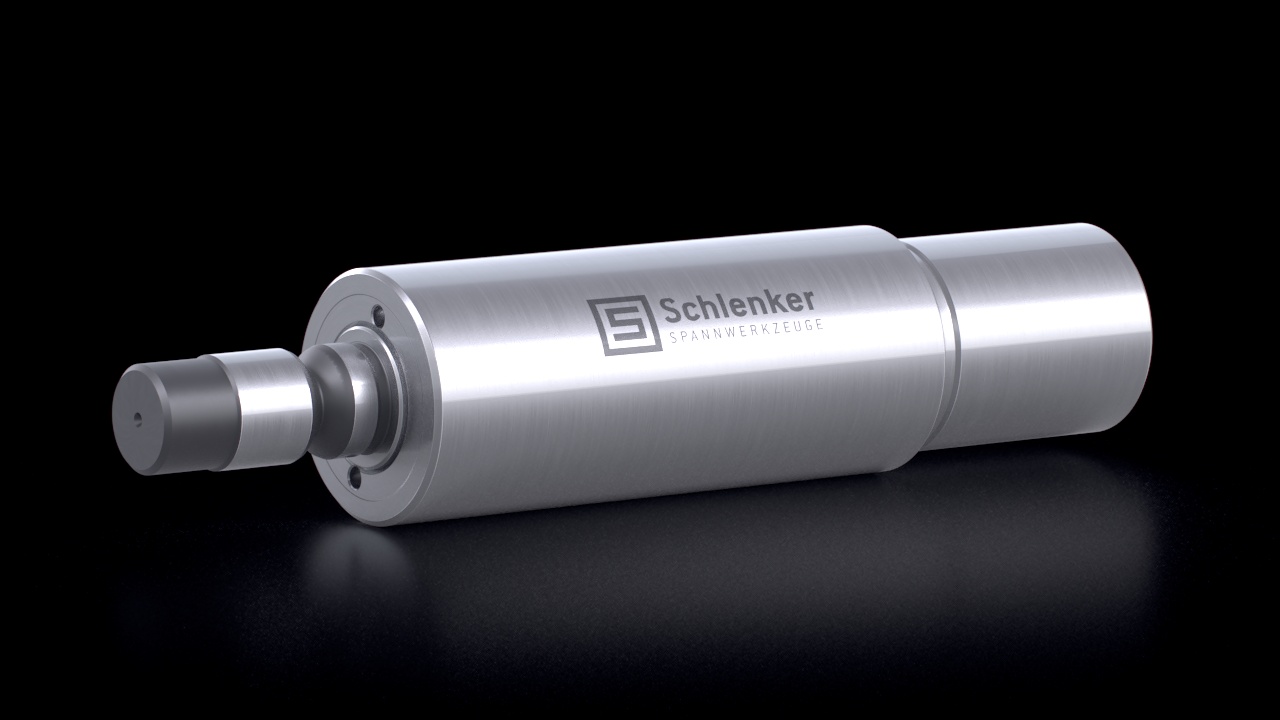

Embouts tournants

Turbo D38-D100

Schlenker conçoit et fabrique Embouts tournants TURBO D38-D100 pour offrir une précision et une fiabilité maximales. Leur utilisation améliore considérablement la qualité d’usinage et la précision des machines.

Les embouts tournants TURBO D38-D100 sont montés par frettage sur la tige d’avance et, si nécessaire, sécurisés par une goupille. Les pinces pour ravitailleurs de barres sont fixées aux embouts tournants au moyen de trois vis sans tête.

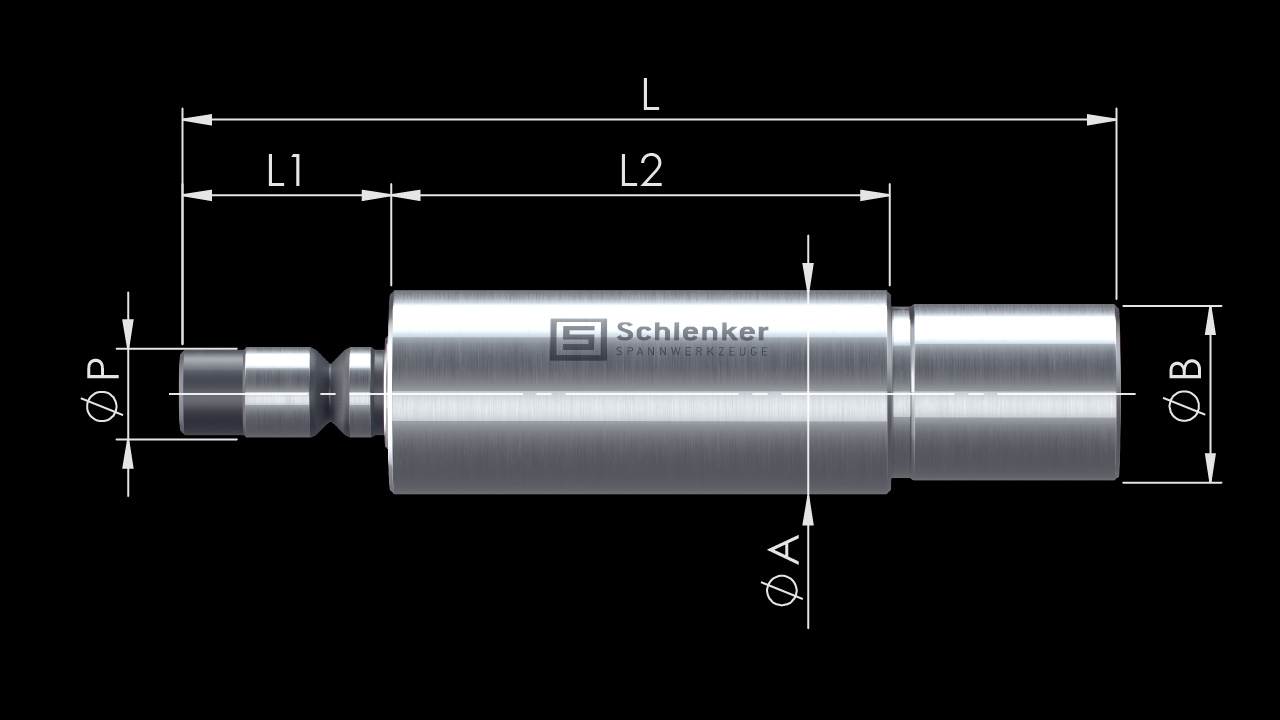

A	Diamètre extérieur
B	Interface de tige d’avance
P	Ø Ajustement
L1	Longueur L1
L2	Longueur L2
L	Longueur totale

Tableau d'information - cliquez pour développer

Référence	Ø A [mm]	Ø B [mm]	Ø P [mm]	L1 [mm]	L2 [mm]	L [mm]
LT38 D38	38	30	20	46	110	196
LT40 D40	40	33	20	46	110	206
LT42 D42	42	33	20	46	110	206
LT44 D44	44	33	20	46	110	206
LT45 D45	45	33	20	46	110	206
LT50 D50	50	42	20	46	110	206
LT54 D54	54	42	20	46	110	206
LT55 D55	55	42	20	46	110	206
LT58 D58	58	51	20	46	110	231
LT60 D60	60	51	20	46	110	231
LT63 D63	63	51	20	46	110	231
LT65 D65	65	51	20	46	110	231
LT70 D70	70	51	20	46	110	231
LT75 D75	75	65	20 35	46	110	231
LT80 D80	80	65	35	46	110	231
LT90 D90	90	65	35	46	110	231
LT100 D100	100	82	35	46	110	231
