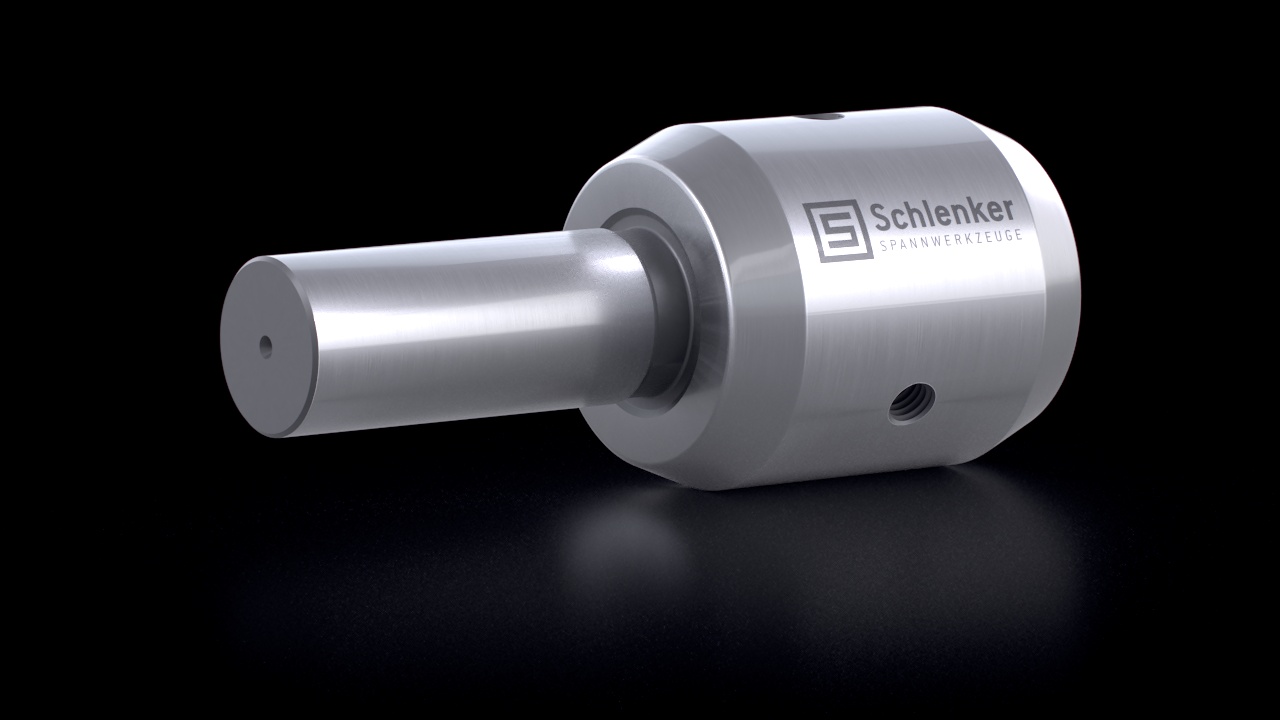

Mandrins d'alignement pour canons de guidage à double cône SDK-T
Nos Mandrins d’alignement pour canons de guidage biconiques SDK-T sont utilisés sur toutes les machines courantes. Ils se distinguent notamment par leur précision et leur longévité. Essayez-les dès maintenant. Vous serez convaincu.
Les mandrins d'alignement haute précision pour canons de guidage à double cône SDK-T conviennent particulièrement au contrôle du décalage axial ou radial des axes de la machine, ainsi que du décalage entre la broche principale et la contre-broche dans la géométrie de la machine. Ils servent également à contrôler le faux-rond et le battement sur la broche principale ou la contre-broche.

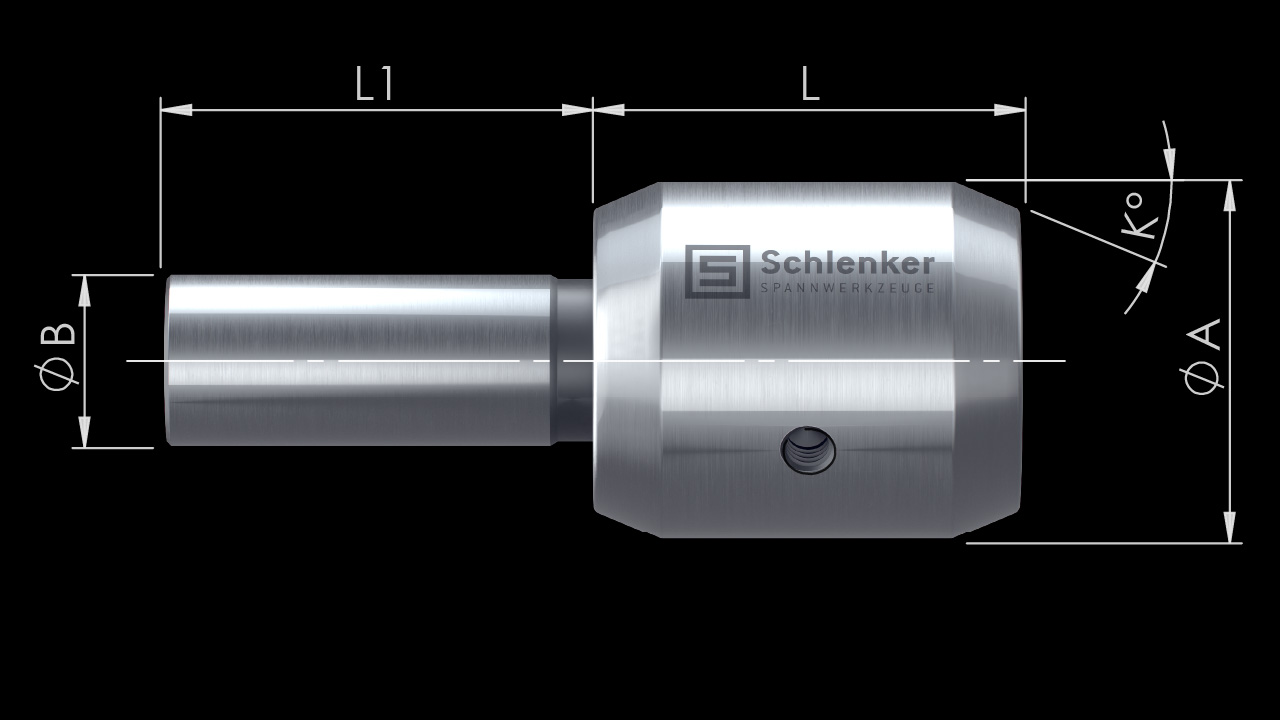

| A | Ø Diamètre extérieur |
| B | Ø Nez |
| L1 | Longueur L1 |
| L | Longueur totale |
| K | Angle de cône |
Tableau d'information - cliquez pour développer
| Référence | Ø A [mm] |
Ø B [mm] |
L1 [mm] |
L [mm] |
K [Degrés] |
| SDK-T24 | 24 | 10 | 80 | 35 | 22 |
| SDK-T28 | 28 | 15 | 80 | 40 | 22 |
| SDK-T33 | 33 | 20 | 80 | 40 | 22 |
| SDK-T42 | 42 | 25 | 100 | 50 | 22 |
| SDK-T48 | 48 | 30 | 100 | 60 | 22 |
| SDK-T51 | 51 | 35 | 100 | 60 | 22 |
Wir bieten Doppelkonus Führungsbuchsen SDK-T Ausrichtdorne für alle SDK-T Führungsbuchsentypen aus unserem Sortiment. Ganz gleich, ob Sie Ihre Arbeit vereinfachen, die Produktionsqualität verbessern oder spezifische Kundenanforderungen erfüllen möchten: Unsere Führungsbuchsen-Ausrichtdorne bieten die passende Lösung. Testen Sie sie jetzt – Sie werden überzeugt sein.
Mandrins d'alignement pour canons de guidage à double cône SDK-T
- Disponible pour tous les types de canons de guidage à double cône SDK-T de notre gamme
