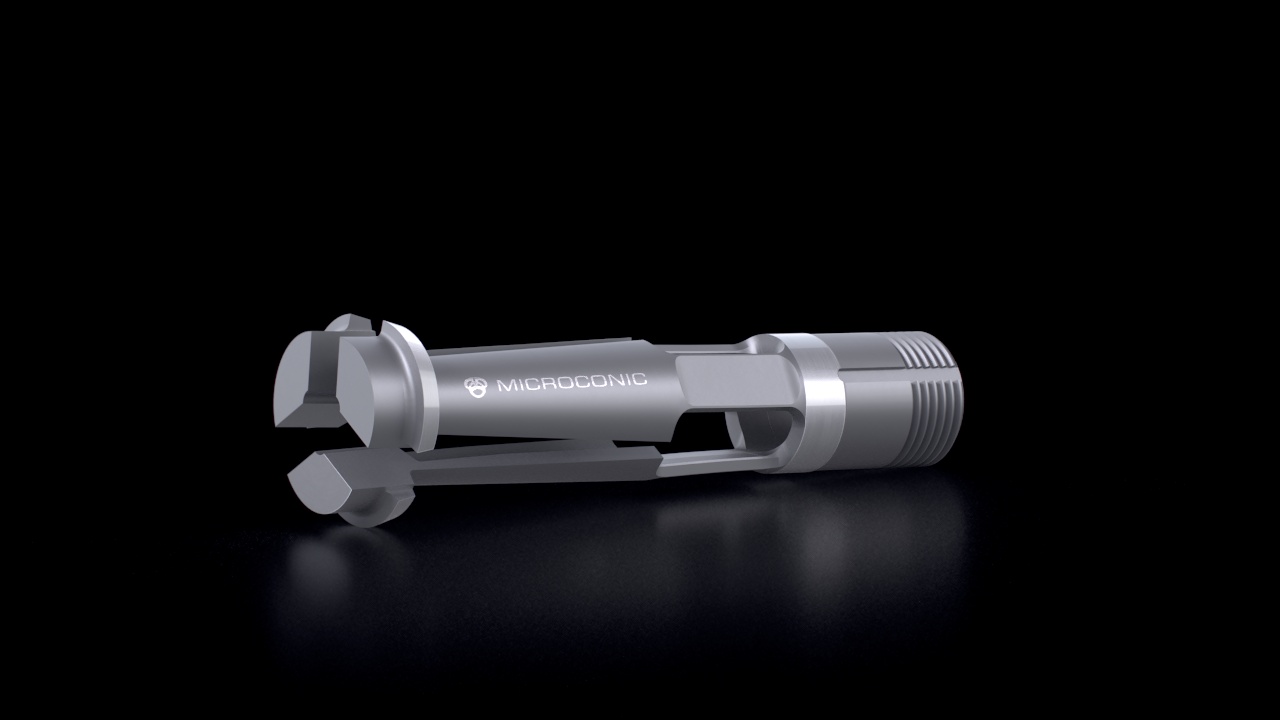

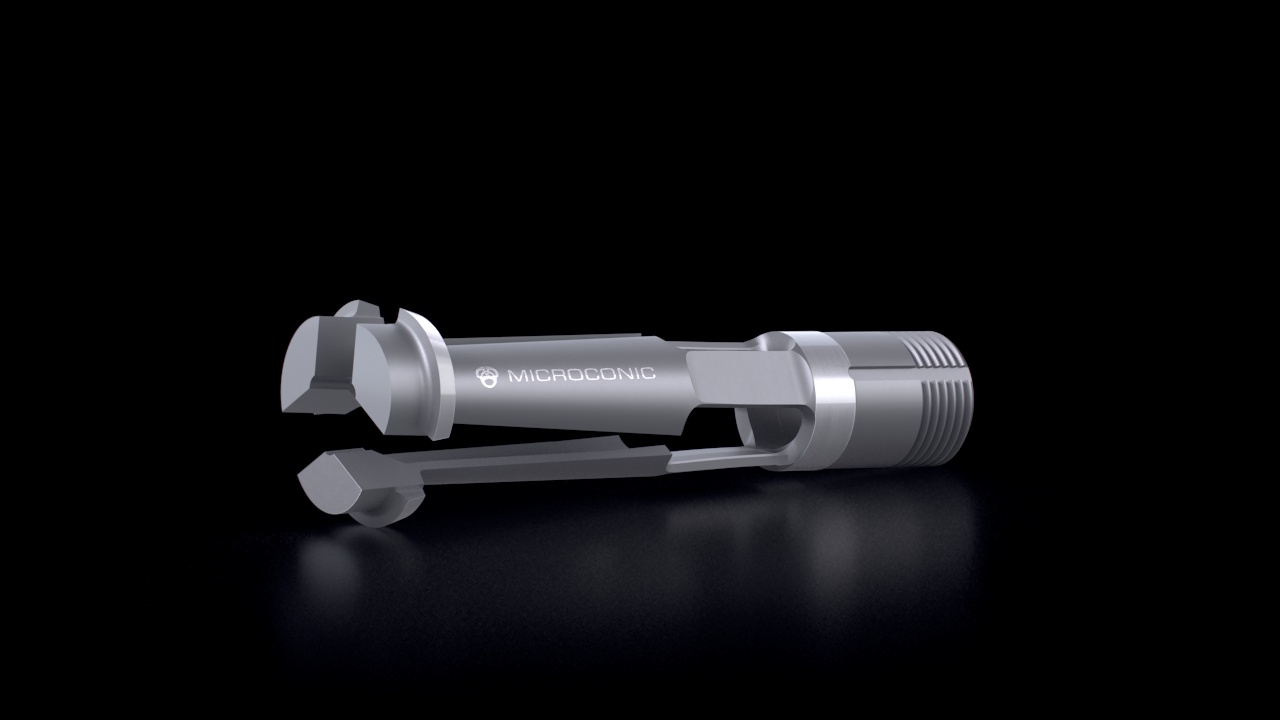

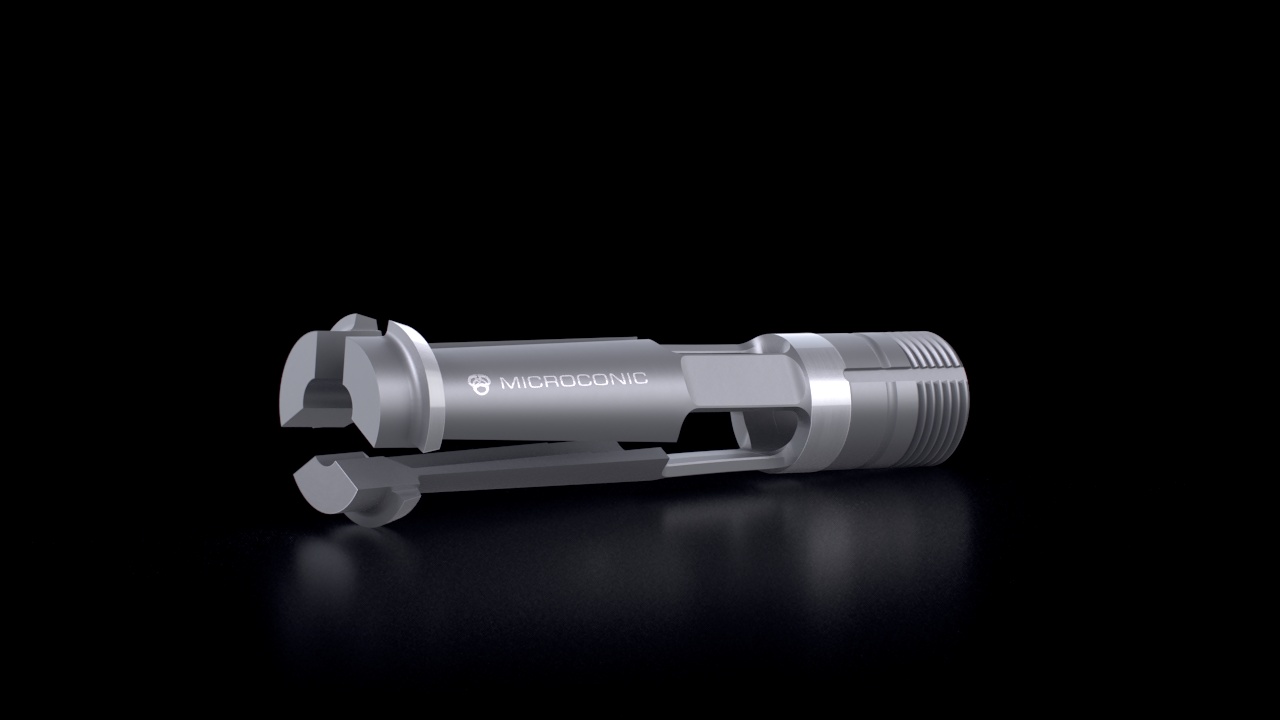

Types de pinces à passage UM5

MASA TOOL conçoit et fabrique pinces Microconic UM5 à passage pour offrir une précision et une fiabilité maximales. Leur utilisation améliore considérablement la qualité d’usinage et la précision des machines.

Utilisation de Masa Tool

Les pinces à passage sont utilisées dans la contre-broche lorsque le diamètre à serrer est inférieur au diamètre à franchir. Elles permettent de franchir une différence de diamètre allant jusqu’à 4 mm et de réduire ainsi le temps de cycle. En standard, leur faux-rond est inférieur à 5µ et elles sont toujours fournies avec une douille de guidage d’éjection. Les pinces Microconic à passage sont disponibles en trois versions.

A	Plage de diamètre de pièce-Ø
G	Ø De passage maximal à l’ouverture
B	Longueur de surface de serrage
C1	Ø Alésage traversant 1
D1	Longueur de surface de serrage avec chanfrein
C2	Ø Alésage traversant 2
D2	Longueur traversante C1

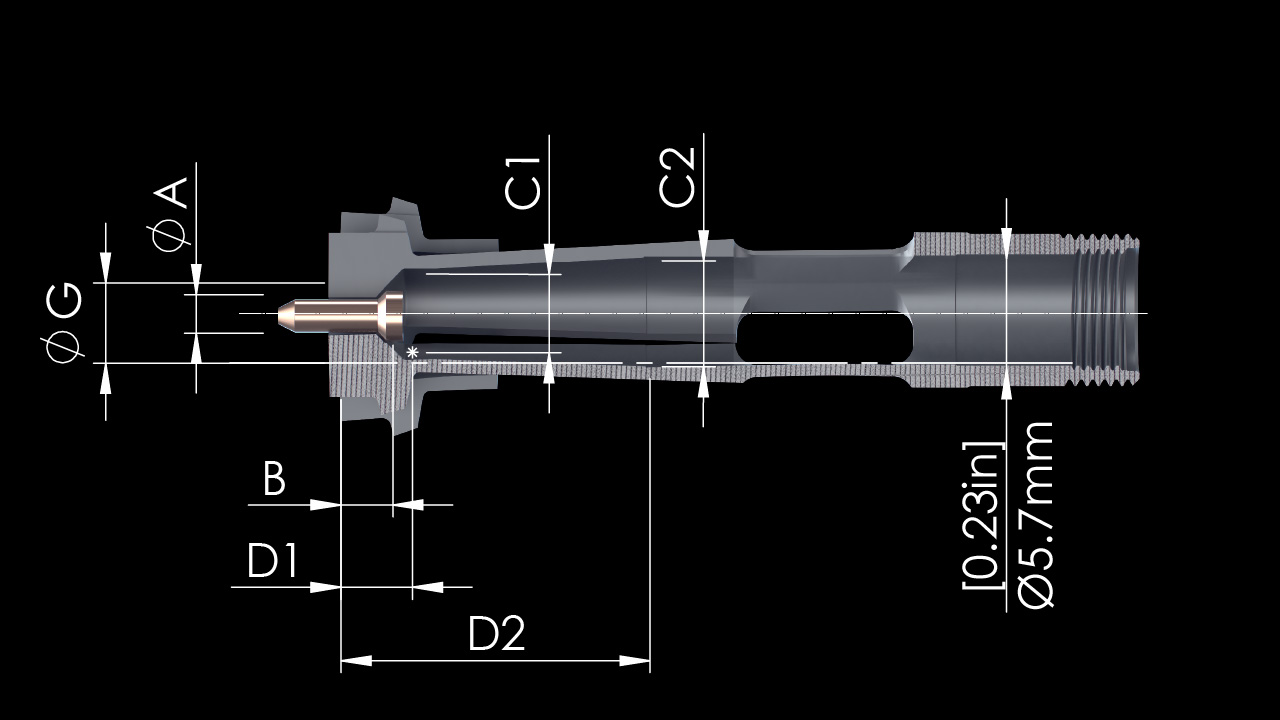

Masa Tool – Pince um5W – Dessin technique

Tableau d'information - cliquez pour développer

ØA				N° de commande	Désignation	B		ØG max		ØC1		D1		ØC2		D2
mm		inch				mm	inch	mm	inch	mm	inch	mm	inch	mm	inch	mm	inch
0,2	0,175 – 0,215	.0079	.0069 – .0085	124558	UM5W-20	2,1	.09	4	.15	3,8	.15	3,9	.15	5,3	.21	16,2	.64
0,23	0,20 – 0,24	.0089	.0079 – .0094	124559	UM5W-22	2,1	.09	4	.15	3,8	.15	3,9	.15	5,3	.21	16,2	.64
0,25	0,225 – 0,265	.0098	.0089 – .0104	124560	UM5W-25	2,1	.09	4	.15	3,8	.15	3,9	.15	5,3	.21	16,2	.64
0,28	0,25 – 0,29	.0108	.0098 – .0114	124561	UM5W-27	2,1	.09	4	.15	3,8	.15	3,9	.15	5,3	.21	16,2	.64
0,3	0,275 – 0,315	.0118	.0108 – .0124	124562	UM5W-30	2,1	.09	4	.15	3,8	.15	3,9	.15	5,3	.21	16,2	.64
0,33	0,30 – 0,34	.0128	.0118 – .0134	124563	UM5W-32	2,1	.09	4	.15	3,8	.15	3,9	.15	5,3	.21	16,2	.64
0,35	0,325 – 0,365	.0138	.0128 – .0144	124564	UM5W-35	2,1	.09	4,1	.15	3,8	.15	3,9	.15	5,3	.21	16,2	.64
0,38	0,35 – 0,39	.0148	.0138 – .0154	124565	UM5W-37	2,1	.09	4	.15	3,9	.15	3,9	.15	5,3	.21	16,2	.64
0,4	0,375 – 0,415	.0157	.0148 – .0163	124566	UM5W-40	2,1	.09	4,1	.15	3,9	.15	3,9	.15	5,3	.21	16,2	.64
0,43	0,40 – 0,44	.0167	.0157 – .0173	124567	UM5W-42	2,2	.09	4,1	.16	3,9	.15	3,9	.15	5,3	.21	16,2	.64
0,45	0,425 – 0,465	.0177	.0167 – .0183	124568	UM5W-45	2,2	.09	4,1	.16	3,9	.15	3,9	.15	5,3	.21	16,2	.64
0,48	0,45 – 0,49	.0187	.0177 – .0193	124569	UM5W-47	2,2	.09	4,1	.16	3,9	.15	3,9	.15	5,3	.21	16,2	.64
0,5	0,475 – 0,515	.0197	.0187 – .0203	124570	UM5W-50	2,2	.09	4,1	.16	3,9	.15	3,9	.15	5,3	.21	16,2	.64
0,53	0,50 – 0,54	.0207	.0197 – .0213	124571	UM5W-52	2,2	.09	4,1	.16	3,9	.15	3,9	.15	5,3	.21	16,2	.64
0,55	0,525 – 0,565	.0217	.0207 – .0222	124572	UM5W-55	2,2	.09	4,1	.16	3,9	.15	3,9	.15	5,3	.21	16,2	.64
0,57	0,55 – 0,59	.0226	.0217 – .0232	124573	UM5W-57	2,2	.09	4,2	.16	3,9	.15	3,9	.15	5,3	.21	16,2	.64
0,6	0,575 – 0,615	.0236	.0226 – .0242	124574	UM5W-60	2,2	.09	4,2	.16	3,9	.15	3,9	.15	5,3	.21	16,2	.64
0,63	0,60 – 0,64	.0246	.0236 – .0252	124575	UM5W-62	2,3	.09	4,2	.16	3,9	.15	3,9	.15	5,3	.21	16,2	.64
0,65	0,625 – 0,665	.0256	.0246 – .0262	124576	UM5W-65	2,3	.09	4,2	.16	3,9	.15	3,9	.15	5,3	.21	16,2	.64
0,65	0,625 – 0,665	.0256	.0246 – .0262	124576	UM5W-65	2,3	.09	4,2	.16	3,9	.15	3,9	.15	5,3	.21	16,2	.64
0,68	0,65 – 0,69	.0266	.0256 – .0272	124577	UM5W-67	2,3	.09	4,2	.16	3,9	.15	3,9	.15	5,3	.21	16,2	.64
0,7	0,675 – 0,715	.0276	.0266 – .0281	124578	UM5W-70	2,3	.09	4,2	.16	3,9	.15	3,9	.15	5,3	.21	16,2	.64
0,73	0,70 – 0,74	.0285	.0276 – .0291	124579	UM5W-72	2,3	.10	4,2	.16	3,9	.15	3,9	.15	5,3	.21	16,2	.64
0,75	0,725 – 0,765	.0295	.0285 – .0301	124580	UM5W-75	2,3	.10	4,3	.16	3,9	.15	3,9	.15	5,3	.21	16,2	.64
0,78	0,74 – 0,80	.0305	.0291 – .0315	124581	UM5W-77	2,3	.10	4,3	.16	3,9	.15	3,9	.15	5,3	.21	16,2	.64
0,8	0,765 – 0,825	.0315	.0301 – .0325	124582	UM5W-80	2,3	.10	4,3	.16	3,9	.15	3,9	.15	5,3	.21	16,2	.64
0,83	0,79 – 0,85	.0325	.0311 – .0335	124583	UM5W-82	2,3	.10	4,3	.16	3,9	.15	3,9	.15	5,3	.21	16,2	.64
0,85	0,815 – 0,875	.0335	.0321 – .0344	124584	UM5W-85	2,4	.10	4,3	.17	3,9	.15	3,9	.15	5,3	.21	16,2	.64
0,88	0,84 – 0,90	.0344	.0331 – .0354	124585	UM5W-87	2,3	.10	4,3	.17	3,9	.15	3,9	.15	5,3	.21	16,2	.64
0,9	0,865 – 0,925	.0354	.0341 – .0364	124586 124709	UM5W-90 UM5T-90	2,4 4,3	.10 .18	4,3 4	.16 .15	3,9 3,9	.15 .15	3,9 5	.15 .20	5,3 5,3	.21 .21	16,2 21,8	.64 .86
0,93	0,89 – 0,95	.0364	.0350 – .0374	124587 124710	UM5W-92 UM5T-92	2,4 4,3	.10 .18	4,3 4	.17 .15	3,9 3,9	.15 .15	3,9 5	.15 .20	5,3 5,3	.21 .21	16,2 21,8	.64 .86
0,95	0,915 – 0,975	.0374	.0360 – .0384	124588 124711	UM5W-95 UM5T-95	2,4 4,3	.10 .18	4,3 4	.17 .15	3,9 3,9	.15 .15	3,9 5	.15 .20	5,3 5,3	.21 .21	16,2 21,8	.64 .86
0,98	0,94 – 1,00	.0384	.0370 – .0394	124589 124712	UM5W-97 UM5T-97	2,4 4,3	.10 .18	4,4 4,1	.17 .15	3,9 3,9	.15 .15	3,9 5	.15 .20	5,3 5,3	.21 .21	16,2 21,8	.64 .86
1	0,965 – 1,025	.0394	.0380 – .0404	124590 124713	UM5W-100 UM5T-100	2,4 4,4	.10 .18	4,4 4,1	.17 .16	3,9 3,9	.15 .15	3,9 5	.15 .20	5,3 5,3	.21 .21	16,2 21,8	.64 .86
1,02	0,99 – 1,05	.0404	.0390 – .0413	124591 124714	UM5W-102 UM5T-102	2,4 4,4	.10 .18	4,4 4,1	.17 .16	3,9 3,9	.15 .15	3,9 5	.15 .20	5,3 5,3	.21 .21	16,2 21,8	.64 .86
1,05	1,015 – 1,075	.0413	.0400 – .0423	124592 124715	UM5W-105 UM5T-105	2,4 4,4	.10 .18	4,4 4,1	.17 .16	3,9 3,9	.15 .15	3,9 5	.15 .20	5,3 5,3	.21 .21	16,2 21,8	.64 .86
1,08	1,04 – 1,10	.0423	.0409 – .0433	124593 124716	UM5W-107 UM5T-107	2,4 4,4	.10 .18	4,4 4,1	.17 .16	3,9 3,9	.15 .15	3,9 5	.15 .20	5,3 5,3	.21 .21	16,2 21,8	.64 .86
1,1	1,065 – 1,125	.0433	.0419 – .0443	124594 124717	UM5W-110 UM5T-110	2,5 4,4	.10 .18	4,4 4,1	.17 .16	3,9 3,9	.15 .15	3,9 5	.15 .20	5,3 5,3	.21 .21	16,2 21,8	.64 .86
1,13	1,09 – 1,15	.0443	.0429 – .0453	124595 124718	UM5W-112 UM5T-112	2,5 4,4	.10 .18	4,5 4,2	.17 .16	3,9 3,9	.15 .15	3,9 5	.15 .20	5,3 5,3	.21 .21	16,2 21,8	.64 .86
1,15	1,115 – 1,175	.0453	.0439 – .0463	124596 124719	UM5W-115 UM5T-115	2,5 4,4	.10 .18	4,5 4,2	.17 .16	3,9 3,9	.15 .15	3,9 5	.15 .20	5,3 5,3	.21 .21	16,2 21,8	.64 .86
1,18	1,14 – 1,20	.0463	.0449 – .0472	124597 124720	UM5W-117 UM5T-117	2,5 4,4	.10 .18	4,5 4,2	.17 .16	3,9 3,9	.15 .15	3,9 5	.15 .20	5,3 5,3	.21 .21	16,2 21,8	.64 .86
1,2	1,165 – 1,225	.0472	.0459 – .0482	124598 124721	UM5W-120 UM5T-120	2,5 4,4	.10 .18	4,5 4,2	.17 .16	3,9 3,9	.15 .15	3,9 5	.15 .20	5,3 5,3	.21 .21	16,2 21,8	.64 .86
1,23	1,19 – 1,25	.0482	.0469 – .0492	124599 124722	UM5W-122 UM5T-122	2,5 4,4	.10 .18	4,5 4,2	.17 .16	3,9 3,9	.15 .15	3,9 5	.15 .20	5,3 5,3	.21 .21	16,2 21,8	.64 .86
1,25	1,215 – 1,275	.0492	.0478 – .0502	124600 124723	UM5W-125 UM5T-125	2,5 4,4	.10 .18	4,6 4,3	.17 .16	3,9 3,9	.15 .15	3,9 5	.15 .20	5,3 5,3	.21 .21	16,2 21,8	.64 .86
1,27	1,24 – 1,30	.0502	.0488 – .0512	124601 124724	UM5W-127 UM5T-127	2,6 4,4	.11 .18	4,6 4,3	.17 .16	3,9 3,9	.15 .15	3,9 5	.15 .20	5,3 5,3	.21 .21	16,2 21,8	.64 .86
1,3	1,265 – 1,325	.0512	.0498 – .0522	124602 124725	UM5W-130 UM5T-130	2,6 4,4	.11 .18	4,6 4,3	.18 .16	3,9 3,9	.15 .15	3,9 5	.15 .20	5,3 5,3	.21 .21	16,2 21,8	.64 .86
1,33	1,29 – 1,35	.0522	.0508 – .0531	124603 124726	UM5W-132 UM5T-132	2,6 4,4	.11 .18	4,6 4,3	.18 .16	3,9 3,9	.15 .15	3,9 5	.15 .20	5,3 5,3	.21 .21	16,2 21,8	.64 .86
1,35	1,315 – 1,375	.0531	.0518 – .0541	124604 124727	UM5W-135 UM5T-135	2,6 4,4	.11 .18	4,6 4,3	.18 .16	3,9 3,9	.15 .15	3,9 5	.15 .20	5,3 5,3	.21 .21	16,2 21,8	.64 .86
1,38	1,34 – 1,40	.0541	.0528 – .0551	124605 124728	UM5W-137 UM5T-137	2,6 4,4	.11 .18	4,6 4,3	.18 .16	3,9 3,9	.15 .15	3,9 5	.15 .20	5,3 5,3	.21 .21	16,2 21,8	.64 .86
1,4	1,365 – 1,425	.0551	.0537 – .0561	124606 124729	UM5W-140 UM5T-140	2,6 4,4	.11 .18	4,6 4,3	.18 .16	3,9 3,9	.15 .15	3,9 5	.15 .20	5,3 5,3	.21 .21	16,2 21,8	.64 .86
1,43	1,39 – 1,45	.0561	.0547 – 0571	124607 124730	UM5W-142 UM5T-142	2,6 4,4	.11 .18	4,6 4,3	.18 .17	3,9 3,9	.15 .15	3,9 5	.15 .20	5,3 5,3	.21 .21	16,2 21,8	.64 .86
1,45	1,415 – 1,475	.0571	.0557 – .0581	124608 124731	UM5W-145 UM5T-145	2,6 4,4	.11 .18	4,6 4,3	.18 .17	3,9 3,9	.15 .15	3,9 5	.15 .20	5,3 5,3	.21 .21	16,2 21,8	.64 .86
1,48	1,44 – 1,50	.0581	.0567 – .0591	124609 124732	UM5W-147 UM5T-147	2,6 4,4	.11 .18	4,6 4,3	.18 .17	3,9 3,9	.15 .15	3,9 5	.15 .20	5,3 5,3	.21 .21	16,2 21,8	.64 .86
1,5	1,465 – 1,525	.0591	.0577 – .0600	124610 124733	UM5W-150 UM5T-150	2,6 4,5	.11 .18	4,6 4,3	.18 .17	3,9 3,9	.15 .15	3,9 5	.15 .20	5,3 5,3	.21 .21	16,2 21,8	.64 .86
1,53	1,49 – 1,55	.0600	.0587 – .0610	124611 124734	UM5W-152 UM5T-152	2,7 4,5	.11 .18	4,6 4,3	.18 .17	3,9 3,9	.15 .15	3,9 5	.15 .20	5,3 5,3	.21 .21	16,2 21,8	.64 .86
1,55	1,515 – 1,575	.0610	.0596 – .0620	124612 124735	UM5W-155 UM5T-155	2,7 4,5	.11 .18	4,6 4,3	.18 .17	3,9 3,9	.15 .15	3,9 5	.15 .20	5,3 5,3	.21 .21	16,2 21,8	.64 .86
1,58	1,54 – 1,60	.0620	.0606 – .0630	124613 124736	UM5W-157 UM5T-157	2,7 4,5	.11 .18	4,7 4,5	.18 .17	3,9 3,9	.15 .15	3,9 5	.15 .20	5,3 5,3	.21 .21	16,2 21,8	.64 .86
1,6	1,54 – 1,60	.0620	.0606 – .0630	124613 124736	UM5W-157 UM5T-157	2,7 4,5	.11 .18	4,7 4,5	.18 .17	3,9 3,9	.15 .15	3,9 5	.15 .20	5,3 5,3	.21 .21	16,2 21,8	.64 .86
1,63	1,59 – 1,65	.0640	.0626 – .0650	124615 124738	UM5W-162 UM5T-162	2,7 4,8	.11 .19	4,8 4,5	.18 .17	3,9 3,9	.15 .15	3,9 5,3	.15 .21	5,3 5,3	.21 .21	16,2 21,8	.64 .86
1,65	1,615 – 1,675	.0650	.0636 – .0659	124616 124739	UM5W-165 UM5T-165	2,7 4,8	.11 .19	4,8 4,5	.18 .17	3,9 3,9	.15 .15	3,9 5,3	.15 .21	5,3 5,3	.21 .21	16,2 21,8	.64 .86
1,68	1,64 – 1,70	.0659	.0646 – .0669	124617 124740	UM5W-167 UM5T-167	2,7 4,8	.11 .19	4,8 4,5	.18 .17	3,9 3,9	.15 .15	3,9 5,3	.15 .21	5,3 5,3	.21 .21	16,2 21,8	.64 .86
1,7	1,665 – 1,725	.0669	.0656 – .0679	124618 124741 124832	UM5W-170 UM5T-170 UM5V-170	2,8 4,8 2,8	.11 .19 .11	4,9 4,6 3,9	.19 .17 .15	3,9 3,9 4,9	.15 .15 .19	3,9 5,3 4,3	.15 .21 .17	5,3 5,3 5,3	.21 .21 .21	16,2 21,8 16,2	.64 .86 .64
1,73	1,69 – 1,75	.0679	.0665 – .0689	124619 124742 124833	UM5W-172 UM5T-172 UM5V-172	2,8 4,8 2,8	.11 .19 .11	4,9 4,6 4	.19 .17 .15	3,9 3,9 4,9	.15 .15 .19	3,9 5,3 4,3	.15 .21 .17	5,3 5,3 5,3	.21 .21 .21	16,2 21,8 16,2	.64 .86 .64
1,75	1,715 – 1,775	.0689	.0675 – .0699	124620 124743 124834	UM5W-175 UM5T-175 UM5V-175	2,8 4,8 2,8	.11 .19 .11	4,9 4,6 4	.19 .18 .15	3,9 3,9 4,9	.15 .15 .19	3,9 5,3 4,3	.15 .21 .17	5,3 5,3 5,3	.21 .21 .21	16,2 21,8 16,2	.64 .86 .64
1,78	1,74 – 1,80	.0699	.0685 – .0709	124621 124744 124835	UM5W-177 UM5T-177 UM5V-177	2,8 5,1 2,8	.11 .21 .11	4,9 4,6 4	.19 .17 .15	3,9 3,9 4,9	.15 .15 .19	3,9 5,6 4,3	.15 .22 .17	5,3 5,3 5,3	.21 .21 .21	16,2 21,8 16,2	.64 .86 .64
1,8	1,765 – 1,825	.0709	.0695 – .0719	124622 124745 124836	UM5W-180 UM5T-180 UM5V-180	2,8 5,1 2,8	.12 .21 .12	4,9 4,6 4	.19 .18 .15	3,9 3,9 4,9	.15 .15 .19	3,9 5,6 4,3	.15 .22 .17	5,3 5,3 5,3	.21 .21 .21	16,2 21,8 16,2	.64 .86 .64
1,83	1,79 – 1,85	.0719	.0705 – .0728	124623 124746 124837	UM5W-182 UM5T-182 UM5V-182	2,8 5,1 2,8	.12 .21 .12	5 4,6 4	.19 .18 .15	3,9 3,9 4,9	.15 .15 .19	3,9 5,6 4,3	.15 .22 .17	5,3 5,3 5,3	.21 .21 .21	16,2 21,8 16,2	.64 .86 .64
1,85	1,815 – 1,875	.0728	.0715 – .0738	124624 124747 124838	UM5W-185 UM5T-185 UM5V-185	2,8 5,1 2,8	.12 .21 .12	5 4,6 4,1	.19 .18 .15	3,9 3,9 4,9	.15 .15 .19	3,9 5,6 4,3	.15 .22 .17	5,3 5,3 5,3	.21 .21 .21	16,2 21,8 16,2	.64 .86 .64
1,88	1,84 – 1,90	.0738	.0724 – .0748	124625 124748 124839	UM5W-187 UM5T-187 UM5V-187	2,8 5,4 2,8	.12 .21 .12	5 4,6 4,1	.19 .18 .16	3,9 3,9 4,9	.15 .15 .19	3,9 5,8 4,3	.15 .23 .17	5,3 5,3 5,3	.21 .21 .21	16,2 21,8 16,2	.64 .86 .64
1,9	1,865 – 1,925	.0748	.0734 – .0758	124626 124749 124840	UM5W-190 UM5T-190 UM5V-190	2,9 5,4 2,9	.12 .21 .12	5 4,6 4,1	.19 .18 .16	3,9 3,9 4,9	.15 .15 .19	3,9 5,8 4,3	.15 .23 .17	5,3 5,3 5,3	.21 .21 .21	16,2 21,8 16,2	.64 .86 .64
1,93	1,89 – 1,95	.0758	.0744 – .0768	124627 124750 124841	UM5W-192 UM5T-192 UM5V-192	2,9 5,4 2,9	.12 .22 .12	5 4,7 4,1	.19 .18 .16	3,9 3,9 4,9	.15 .15 .19	3,9 5,8 4,3	.15 .23 .17	5,3 5,3 5,3	.21 .21 .21	16,2 21,8 16,2	.64 .86 .64
1,95	1,915 – 1,975	.0768	.0754 – .0778	124628 124751 124842	UM5W-195 UM5T-195 UM5V-195	2,9 5,4 2,9	.12 .22 .12	5,1 4,7 4,2	.19 .18 .16	3,9 3,9 4,9	.15 .15 .19	3,9 5,8 4,3	.15 .23 .17	5,3 5,3 5,3	.21 .21 .21	16,2 21,8 16,2	.64 .86 .64
1,98	1,94 – 2,00	.0778	.0764 – .0787	124629 124752 124843	UM5W-197 UM5T-197 UM5V-197	2,9 5,4 2,9	.12 .22 .12	5,1 4,7 4,2	.20 .18 .16	3,9 3,9 4,9	.15 .15 .19	3,9 5,8 4,3	.15 .23 .17	5,3 5,3 5,3	.21 .21 .21	16,2 21,8 16,2	.64 .86 .64
2	1,965 – 2,025	.0787	.0774 – .0797	124630 124753 124844	UM5W-200 UM5T-200 UM5V-200	2,9 5,4 2,9	.12 .22 .12	5,1 4,7 4,2	.20 .18 .16	3,9 3,9 4,9	.15 .15 .19	3,9 5,8 4,3	.15 .23 .17	5,3 5,3 5,3	.21 .21 .21	16,2 21,8 16,2	.64 .86 .64
2,03	1,99 – 2,05	.0797	.0783 – .0807	124631 124754 124845	UM5W-202 UM5T-202 UM5V-202	2,9 5,4 2,9	.12 .22 .12	5,1 4,7 4,2	.20 .18 .16	3,9 3,9 4,9	.15 .15 .19	3,9 5,8 4,3	.15 .23 .17	5,3 5,3 5,3	.21 .21 .21	16,2 21,8 16,2	.64 .86 .64
2,05	2,015 – 2,075	.0807	.0793 – .0817	124632 124755 124846	UM5W-205 UM5T-205 UM5V-205	2,9 5,4 2,9	.12 .22 .12	5,1 4,8 4,2	.20 .18 .16	3,9 3,9 4,9	.15 .15 .19	3,9 5,8 4,3	.15 .23 .17	5,3 5,3 5,3	.21 .21 .21	16,2 21,8 16,2	.64 .86 .64
2,08	2,04 – 2,10	.0817	.0803 – .0827	124633 124756 124847	UM5W-207 UM5T-207 UM5V-207	2,9 5,8 2,9	.12 .23 .12	5,1 4,7 4,2	.19 .18 .16	3,9 3,9 4,9	.15 .15 .19	3,9 6,2 4,3	.15 .24 .17	5,3 5,3 5,3	.21 .21 .21	16,2 21,8 16,2	.64 .86 .64
2,1	2,065 – 2,125	.0827	.0813 – .0837	124634 124757 124848	UM5W-210 UM5T-210 UM5V-210	2,9 5,8 2,9	.12 .23 .12	5,1 4,7 4,2	.20 .18 .16	3,9 3,9 4,9	.15 .15 .19	3,9 6,2 4,3	.15 .24 .17	5,3 5,3 5,3	.21 .21 .21	16,2 21,8 16,2	.64 .86 .64
2,13	2,09 – 2,15	.0837	.0823 – .0846	124635 124758 124849	UM5W-212 UM5T-212 UM5V-212	2,9 5,8 2,9	.12 .23 .12	5,1 4,7 4,2	.20 .18 .16	3,9 3,9 4,9	.15 .15 .19	3,9 6,2 4,3	.15 .24 .17	5,3 5,3 5,3	.21 .21 .21	16,2 21,8 16,2	.64 .86 .64
2,15	2,115 – 2,175	.0846	.0833 – .0856	124636 124759 124850	UM5W-215 UM5T-215 UM5V-215	2,9 5,8 2,9	.12 .23 .12	5,1 4,7 4,2	.20 .18 .16	3,9 3,9 4,9	.15 .15 .19	3,9 6,2 4,3	.15 .24 .17	5,3 5,3 5,3	.21 .21 .21	16,2 21,8 16,2	.64 .86 .64
2,17	2,14 – 2,20	.0856	.0843 – .0866	124637 124760 124851	UM5W-217 UM5T-217 UM5V-217	3 5,8 3	.12 .23 .12	5,2 4,7 4,3	.20 .18 .16	3,9 3,9 4,9	.15 .15 .19	3,9 6,2 4,3	.15 .24 .17	5,3 5,3 5,3	.21 .21 .21	16,2 21,8 16,2	.64 .86 .64
2,2	2,165 – 2,225	.0866	.0852 – .0876	124638 124761 124852	UM5W-220 UM5T-220 UM5V-220	3 5,8 3	.12 .23 .12	5,2 4,7 4,3	.20 .18 .16	3,9 3,9 4,9	.15 .15 .19	3,9 6,2 4,3	.15 .24 .17	5,3 5,3 5,3	.21 .21 .21	16,2 21,8 16,2	.64 .86 .64
2,23	2,19 – 2,25	.0876	.0862 – .0886	124639 124762 124853	UM5W-222 UM5T-222 UM5V-222	3 6,1 3	..12 .24 .12	5,2 4,8 4,3	.20 .18 .17	3,9 3,9 4,9	.15 .15 .19	3,9 6,4 4,3	.15 .25 .17	5,3 5,3 5,3	.21 .21 .21	16,2 21,8 16,2	.64 .86 .64
2,25	2,215 – 2,275	.0886	.0872 – .0896	124640 124763 124854	UM5W-225 UM5T-225 UM5V-225	3 6,1 3	..12 .24 .12	5,2 4,8 4,3	.20 .18 .17	3,9 3,9 4,9	.15 .15 .19	3,9 6,4 4,3	.15 .25 .17	5,3 5,3 5,3	.21 .21 .21	16,2 21,8 16,2	.64 .86 .64
2,28	2,24 – 2,30	.0896	.0882 – .0906	124641 124764 124855	UM5W-227 UM5T-227 UM5V-227	3 6,1 3	..12 .24 .12	5,2 4,8 4,3	.20 .18 .17	3,9 3,9 4,9	.15 .15 .19	3,9 6,4 4,3	.15 .25 .17	5,3 5,3 5,3	.21 .21 .21	16,2 21,8 16,2	.64 .86 .64
2,3	2,265 – 2,325	.0906	.0892 – .0915	124642 124765 124856	UM5W-230 UM5T-230 UM5V-230	3 6,1 3	.12 .24 .12	5,3 4,8 4,4	.20 .18 .17	3,9 3,9 4,9	.15 .15 .19	3,9 6,4 4,3	.15 .25 .17	5,3 5,3 5,3	.21 .21 .21	16,2 21,8 16,2	.64 .86 .64
2,33	2,29 – 2,35	.0915	.0902 – .0925	124643 124766 124857	UM5W-232 UM5T-232 UM5V-232	3 6,1 3	.12 .24 .12	5,3 4,8 4,4	.20 .19 .17	3,9 3,9 4,9	.15 .15 .19	3,9 6,4 4,3	.15 .25 .17	5,3 5,3 5,3	.21 .21 .21	16,2 21,8 16,2	.64 .86 .64
2,35	2,315 – 2,375	.0925	.0911 – .0935	124644 124767 124858	UM5W-235 UM5T-235 UM5V-235	3,1 6,1 3,1	.13 .24 .13	5,3 4,9 4,4	.20 .19 .17	3,9 3,9 4,9	.15 .15 .19	3,9 6,4 4,3	.15 .25 .17	5,3 5,3 5,3	.21 .21 .21	16,2 21,8 16,2	.64 .86 .64
2,38	2,34 – 2,40	.0935	.0921 – .0945	124645 124768 124859	UM5W-237 UM5T-237 UM5V-237	3,1 6,5 3,1	.13 .26 .13	5,4 4,9 4,5	.21 .19 .17	3,9 3,9 4,9	.15 .15 .19	3,9 6,8 4,3	.15 .25 .17	5,3 5,3 5,3	.21 .21 .21	16,2 21,8 16,2	.64 .86 .64
2,4	2,365 – 2,425	.0945	.0931 – .0955	124646 124769 124860	UM5W-240 UM5T-240 UM5V-240	3,1 6,5 3,1	.13 .26 .13	5,4 4,9 4,5	.21 .19 .17	3,9 3,9 4,9	.15 .15 .19	3,9 6,8 4,3	.15 .25 .17	5,3 5,3 5,3	.21 .21 .21	16,2 21,8 16,2	.64 .86 .64
2,42	2,39 – 2,45	.0955	.0941 – .0965	124647 124770 124861	UM5W-242 UM5T-242 UM5V-242	3,1 6,5 3,1	.13 .26 .13	5,4 4,9 4,5	.21 .19 .17	3,9 3,9 4,9	.15 .15 .19	3,9 6,8 4,3	.15 .25 .17	5,3 5,3 5,3	.21 .21 .21	16,2 21,8 16,2	.64 .86 .64
2,45	2,415 – 2,475	.0965	.0951 – .0974	124648 124771 124862	UM5W-245 UM5T-245 UM5V-245	3,1 6,5 3,1	.13 .26 .13	5,4 4,9 4,6	.21 .19 .17	3,9 3,9 4,9	.15 .15 .19	3,9 6,8 4,3	.15 .25 .17	5,3 5,3 5,3	.21 .21 .21	16,2 21,8 16,2	.64 .86 .64
2,48	2,44 – 2,50	.0974	.0961 – .0984	124649 124772 124863	UM5W-247 UM5T-247 UM5V-247	3,2 6,5 3,2	.13 .26 .13	5,5 5 4,6	.21 .19 .18	3,9 3,9 4,9	.15 .15 .19	3,9 6,8 4,3	.15 .25 .17	5,3 5,3 5,3	.21 .21 .21	16,2 21,8 16,2	.64 .86 .64
2,5	2,465 – 2,525	.0984	.0970 – .0994	124650 124773 124864	UM5W-250 UM5T-250 UM5V-250	3,2 6,7 3,2	.13 .27 .13	5,5 4,9 4,6	.21 .19 .18	3,9 3,9 4,9	.15 .15 .19	3,9 7 4,3	.15 .28 .17	5,3 5,3 5,3	.21 .21 .21	16,2 21,8 16,2	.64 .86 .64
2,53	2,49 – 2,55	.0994	.0980 – .1004	124651 124774 124865	UM5W-252 UM5T-252 UM5V-252	3,2 6,7 3,2	.13 .27 .13	5,5 4,9 4,6	.21 .19 .18	3,9 3,9 4,9	.15 .15 .19	3,9 7 4,3	.15 .28 .17	5,3 5,3 5,3	.21 .21 .21	16,2 21,8 16,2	.64 .86 .64
2,55	2,515 – 2,575	.1004	.0990 – .1014	124652 124775 124866	UM5W-255 UM5T-255 UM5V-255	3,2 6,8 3,2	.13 .27 .13	5,5 5 4,6	.21 .19 .18	3,9 3,9 4,9	.15 .15 .19	3,9 7 4,3	.15 .28 .17	5,3 5,3 5,3	.21 .21 .21	16,2 21,8 16,2	.64 .86 .64
2,58	2,54 – 2,60	.1014	.1000 – .1024	124653 124776 124867	UM5W-257 UM5T-257 UM5V-257	3,2 6,8 3,2	.13 .27 .13	5,5 5 4,6	.22 .19 .18	3,9 3,9 4,9	.15 .15 .19	3,9 7 4,3	.15 .28 .17	5,3 5,3 5,3	.21 .21 .21	16,2 21,8 16,2	.64 .86 .64
2,6	2,565 – 2,625	.1024	.1010 – .1033	124654 124777 124868	UM5W-260 UM5T-260 UM5V-260	3,2 6,8 3,2	.13 .27 .13	5,5 5 4,7	.22 .19 .18	3,9 3,9 4,9	.15 .15 .19	3,9 7 4,3	.15 .28 .17	5,3 5,3 5,3	.21 .21 .21	16,2 21,8 16,2	.64 .86 .64
2,63	2,59 – 2,65	.1033	.1020 – .1043	124655 124778 124869	UM5W-262 UM5T-262 UM5V-262	3,2 6,8 3,2	.13 .27 .13	5,5 5 4,7	.22 .19 .18	3,9 3,9 4,9	.15 .15 .19	3,9 7 4,3	.15 .28 .17	5,3 5,3 5,3	.21 .21 .21	16,2 21,8 16,2	.64 .86 .64
2,65	2,615 – 2,675	.1043	.1030 – .1053	124656 124779 124870	UM5W-265 UM5T-265 UM5V-265	3,2 6,8 3,2	.13 .27 .13	5,5 5,1 4,7	.22 .19 .18	3,9 3,9 4,9	.15 .15 .19	3,9 7 4,3	.15 .28 .17	5,3 5,3 5,3	.21 .21 .21	16,2 21,8 16,2	.64 .86 .64
2,68	2,64 – 2,70	.1053	.1039 – .1063	124657 124780 124871	UM5W-267 UM5T-267 UM5V-267	3,3 7,1 3,3	.13 .29 .13	5,5 5 4,7	.22 .19 .18	3,9 3,9 4,9	.15 .15 .19	3,9 7,4 4,3	.15 .29 .17	5,3 5,3 5,3	.21 .21 .21	16,2 21,8 16,2	.64 .86 .64
2,7	2,665 – 2,725	.1063	.1049 – .1073	124658 124781 124872	UM5W-270 UM5T-270 UM5V-270	3,3 7,1 3,3	.13 .29 .13	5,5 5,1 4,8	.22 .19 .18	3,9 3,9 4,9	.15 .15 .19	3,9 7,4 4,3	.15 .29 .17	5,3 5,3 5,3	.21 .21 .21	16,2 21,8 16,2	.64 .86 .64
2,73	2,69 – 2,75	.1073	.1059 – .1083	124659 124782 124873	UM5W-272 UM5T-272 UM5V-272	3,3 7,1 3,3	.13 .29 .13	5,5 5,1 4,8	.22 .19 .18	3,9 3,9 4,9	.15 .15 .19	3,9 7,4 4,3	.15 .29 .17	5,3 5,3 5,3	.21 .21 .21	16,2 21,8 16,2	.64 .86 .64
2,75	2,715 – 2,775	.1083	.1069 – .1093	124660 124783 124874	UM5W-275 UM5T-275 UM5V-275	3,3 7,2 3,3	.13 .29 .13	5,5 5,1 4,8	.22 .20 .18	3,9 3,9 4,9	.15 .15 .19	3,9 7,4 4,3	.15 .29 .17	5,3 5,3 5,3	.21 .21 .21	16,2 21,8 16,2	.64 .86 .64
2,78	2,74 – 2,80	.1093	.1079 – .1102	124661 124784 124875	UM5W-277 UM5T-277 UM5V-277	3,3 7,3 3,3	.13 .29 .13	5,5 5,1 4,8	.22 .20 .18	3,9 3,9 4,9	.15 .15 .19	3,9 7,4 4,3	.15 .29 .17	5,3 5,3 5,3	.21 .21 .21	16,2 21,8 16,2	.64 .86 .64
2,8	2,765 – 2,825	.1102	.1089 – .1112	124662 124785 124876	UM5W-280 UM5T-280 UM5V-280	3,3 7,3 3,3	.13 .29 .13	5,5 5,1 4,8	.22 .20 .19	3,9 3,9 4,9	.15 .15 .19	3,9 7,4 4,3	.15 .29 .17	5,3 5,3 5,3	.21 .21 .21	16,2 21,8 16,2	.64 .86 .64
2,83	2,79 – 2,85	.1112	.1098 – .1122	124663 124786 124877	UM5W-282 UM5T-282 UM5V-282	3,3 7,3 3,3	.14 .29 .14	5,5 5,1 4,9	.22 .20 .19	3,9 3,9 4,9	.15 .15 .19	3,9 7,5 4,3	.15 .30 .17	5,3 5,3 5,3	.21 .21 .21	16,2 21,8 16,2	.64 .86 .64
2,85	2,815 – 2,875	.1122	.1108 – .1132	124664 124787 124878	UM5W-285 UM5T-285 UM5V-285	3,3 7,3 3,3	.14 .29 .14	5,5 5,2 4,9	.22 .20 .19	3,9 3,9 4,9	.15 .15 .19	3,9 7,4 4,3	.15 .30 .17	5,3 5,3 5,3	.21 .21 .21	16,2 21,8 16,2	.64 .86 .64
2,88	2,84 – 2,90	.1132	.1118 – .1142	124665 124788 124879	UM5W-287 UM5T-287 UM5V-287	3,3 7,3 3,3	.14 .29 .14	5,5 5,2 4,9	.22 .20 .19	3,9 3,9 4,9	.15 .15 .19	3,9 7,4 4,3	.15 .30 .17	5,3 5,3 5,3	.21 .21 .21	16,2 21,8 16,2	.64 .86 .64
2,9	2,865 – 2,925	.1142	.1128 – .1152	124666 124789 124880	UM5W-290 UM5T-290 UM5V-290	3,4 7,3 3,4	.14 .29 .14	5,5 5,2 4,9	.22 .20 .19	3,9 3,9 4,9	.15 .15 .19	3,9 7,4 4,3	.15 .30 .17	5,3 5,3 5,3	.21 .21 .21	16,2 21,8 16,2	.64 .86 .64
2,93	2,89 – 2,95	.1152	.1138 – .1161	124667 124790 124881	UM5W-292 UM5T-292 UM5V-292	3,4 7,8 3,4	.14 .31 .14	5,5 5,2 5	.22 .20 .19	3,9 3,9 4,9	.15 .15 .19	3,9 8 4,3	.15 .32 .17	5,3 5,3 5,3	.21 .21 .21	16,2 21,8 16,2	.64 .86 .64
2,95	2,915 – 2,975	.1161	.1148 – .1171	124668 124791 124882	UM5W-295 UM5T-295 UM5V-295	3,4 7,8 3,4	.14 .31 .14	5,5 5,2 5	.22 .20 .19	3,9 3,9 4,9	.15 .15 .19	3,9 8 4,3	.15 .32 .17	5,3 5,3 5,3	.21 .21 .21	16,2 21,8 16,2	.64 .86 .64
2,98	2,94 – 3,00	.1171	.1157 – .1181	124669 124792 124883	UM5W-297 UM5T-297 UM5V-297	3,4 7,8 3,4	.14 .31 .14	5,5 5,2 5	.22 .20 .19	3,9 3,9 4,9	.15 .15 .19	3,9 8 4,3	.15 .32 .17	5,3 5,3 5,3	.21 .21 .21	16,2 21,8 16,2	.64 .86 .64
3	2,965 – 3,025	.1181	.1167 – .1191	124670 124793 124884	UM5W-300 UM5T-300 UM5V-300	3,4 7,8 3,4	.14 .31 .14	5,5 5,2 5	.22 .20 .19	3,9 3,9 4,9	.15 .15 .19	3,9 8 4,3	.15 .32 .17	5,3 5,3 5,3	.21 .21 .21	16,2 21,8 16,2	.64 .86 .64
3,03	2,99 – 3,05	.1191	.1177 – .1201	124671 124794 124885	UM5W-302 UM5T-302 UM5V-302	3,4 7,8 3,4	.14 .31 .14	5,5 5,3 5,1	.22 .20 .19	3,9 3,9 4,9	.15 .15 .19	3,9 8 4,3	.15 .32 .17	5,3 5,3 5,3	.21 .21 .21	16,2 21,8 16,2	.64 .86 .64
3,05	3,015 – 3,075	.1201	.1187 – .1211	124672 124795 124886	UM5W-305 UM5T-305 UM5V-305	3,4 7,8 3,4	.14 .31 .14	5,5 5,3 5,1	.22 .20 .19	3,9 3,9 4,9	.15 .15 .19	3,9 8 4,3	.15 .32 .17	5,3 5,3 5,3	.21 .21 .21	16,2 21,8 16,2	.64 .86 .64
3,08	3,04 – 3,10	.1211	.1197 – .1220	124673 124796 124887	UM5W-307 UM5T-307 UM5V-307	3,5 7,8 3,5	.14 .31 .14	5,5 5,3 5,1	.22 .20 .20	3,9 3,9 4,9	.15 .15 .19	3,9 8 4,3	.15 .32 .17	5,3 5,3 5,3	.21 .21 .21	16,2 21,8 16,2	.64 .86 .64
3,1	3,065 – 3,125	.1220	.1207 – .1230	124674 124797 124888	UM5W-310 UM5T-310 UM5V-310	3,5 7,8 3,5	.14 .31 .14	5,5 5,3 5,1	.22 .20 .20	3,9 3,9 4,9	.15 .15 .19	3,9 8 4,3	.15 .32 .17	5,3 5,3 5,3	.21 .21 .21	16,2 21,8 16,2	.64 .86 .64
3,13	3,09 – 3,15	.1230	.1217 – .1240	124675 124798 124889	UM5W-312 UM5T-312 UM5V-312	3,4 8,1 3,4	.14 .32 .14	5,5 5,3 5,1	.22 .20 .20	3,9 3,9 4,9	.15 .15 .19	3,9 8,3 4,3	.15 .33 .17	5,3 5,3 5,3	.21 .21 .21	16,2 21,8 16,2	.64 .86 .64
3,15	3,115 – 3,175	.1240	.1226 – .1250	124676 124799 124890	UM5W-315 UM5T-315 UM5V-315	3,5 8,1 3,5	.14 .32 .14	5,5 5,3 5,1	.22 .20 .20	3,9 3,9 4,9	.15 .15 .19	3,9 8,3 4,3	.15 .33 .17	5,3 5,3 5,3	.21 .21 .21	16,2 21,8 16,2	.64 .86 .64
3,18	3,14 – 3,20	.1250	.1236 – .1260	124677 124800 124891	UM5W-317 UM5T-317 UM5V-317	3,5 8,1 3,5	.14 .32 .14	5,5 5,3 5,1	.22 .20 .20	3,9 3,9 4,9	.15 .15 .19	3,9 8,3 4,3	.15 .33 .17	5,3 5,3 5,3	.21 .21 .21	16,2 21,8 16,2	.64 .86 .64
3,2	3,165 – 3,225	.1260	.1246 – .1270	124678 124801 124892	UM5W-320 UM5T-320 UM5V-320	3,5 8,1 3,5	.14 .32 .14	5,5 5,3 5,2	.22 .20 .20	3,9 3,9 4,9	.15 .15 .19	3,9 8,3 4,3	.15 .33 .17	5,3 5,3 5,3	.21 .21 .21	16,2 21,8 16,2	.64 .86 .64
3,23	3,19 – 3,25	.1270	.1266 – .1289	124679 124802 124893	UM5W-322 UM5T-322 UM5V-322	3,5 8,2 3,5	.14 .32 .14	5,5 5,3 5,2	.22 .21 .20	3,9 3,9 4,9	.15 .15 .19	3,9 8,3 4,3	.15 .33 .17	5,3 5,3 5,3	.21 .21 .21	16,2 21,8 16,2	.64 .86 .64
3,25	3,215 – 3,275	.1280	.1266 – .1289	124680 124803 124894	UM5W-325 UM5T-325 UM5V-325	3,5 8,4 3,5	.14 .32 .14	5,5 5,3 5,2	.22 .20 .20	3,9 3,9 4,9	.15 .15 .19	3,9 8,6 4,3	.15 .34 .17	5,3 5,3 5,3	.21 .21 .21	16,2 21,8 16,2	.64 .86 .64
3,28	3,24 – 3,30	.1289	.1276 – .1299	124681 124804 124895	UM5W-327 UM5T-327 UM5V-327	3,5 8,4 3,5	.14 .32 .14	5,5 5,3 5,2	.22 .21 .20	3,9 3,9 4,9	.15 .15 .19	3,9 8,6 4,3	.15 .34 .17	5,3 5,3 5,3	.21 .21 .21	16,2 21,8 16,2	.64 .86 .64
3,3	3,265 – 3,325	.1299	.1285 – .1309	124682 124805 124896	UM5W-330 UM5T-330 UM5V-330	3,5 8,4 3,5	.14 .32 .14	5,5 5,4 5,2	.22 .21 .20	3,9 3,9 4,9	.15 .15 .19	3,9 8,6 4,3	.15 .34 .17	5,3 5,3 5,3	.21 .21 .21	16,2 21,8 16,2	.64 .86 .64
3,33	3,29 – 3,35	.1309	.1295 – .1319	124683 124806 124897	UM5W-332 UM5T-332 UM5V-332	3,5 8,4 3,5	.14 .32 .14	5,5 5,4 5,2	.22 .21 .20	3,9 3,9 4,9	.15 .15 .19	3,9 8,6 4,3	.15 .34 .17	5,3 5,3 5,3	.21 .21 .21	16,2 21,8 16,2	.64 .86 .64
3,35	3,315 – 3,375	.1319	.1305 – .1329	124684 124807 124898	UM5W-335 UM5T-335 UM5V-335	3,6 8,4 3,6	.14 .32 .14	5,5 5,4 5,3	.22 .21 .20	3,9 3,9 4,9	.15 .15 .19	3,9 8,6 4,3	.15 .34 .17	5,3 5,3 5,3	.21 .21 .21	16,2 21,8 16,2	.64 .86 .64
3,38	3,34 – 3,40	.1329	.1315 – .1339	124685 124808 124899	UM5W-337 UM5T-337 UM5V-337	3,6 8,4 3,6	.14 .32 .14	5,5 5,4 5,3	.22 .21 .20	3,9 3,9 4,9	.15 .15 .19	3,9 8,6 4,3	.15 .34 .17	5,3 5,3 5,3	.21 .21 .21	16,2 21,8 16,2	.64 .86 .64
3,4	3,365 – 3,425	.1339	.1325 – .1348	124686 124809 124900	UM5W-340 UM5T-340 UM5V-340	3,6 8,4 3,6	.14 .32 .14	5,5 5,4 5,3	.22 .21 .20	3,9 3,9 4,9	.15 .15 .19	3,9 8,6 4,3	.15 .34 .17	5,3 5,3 5,3	.21 .21 .21	16,2 21,8 16,2	.64 .86 .64
3,43	3,39 – 3,45	.1348	.1335 – .1358	124687 124810 124901	UM5W-342 UM5T-342 UM5V-342	3,6 8,7 3,6	.15 .35 .15	5,5 5,5 5,3	.22 .21 .21	3,9 3,9 4,9	.15 .15 .19	3,9 8,8 4,3	.15 .35 .17	5,3 5,3 5,3	.21 .21 .21	16,2 21,8 16,2	.64 .86 .64
3,45	3,415 – 3,475	.1358	.1344 – .1368	124688 124811 124902	UM5W-345 UM5T-345 UM5V-345	3,6 8,7 3,6	.15 .35 .15	5,5 5,5 5,4	.22 .21 .21	3,9 3,9 4,9	.15 .15 .19	3,9 8,8 4,3	.15 .35 .17	5,3 5,3 5,3	.21 .21 .21	16,2 21,8 16,2	.64 .86 .64
3,48	3,44 – 3,50	.1368	.1354 – .1378	124689 124812 124903	UM5W-347 UM5T-347 UM5V-347	3,6 8,7 3,6	.15 .35 .15	5,5 5,5 5,4	.22 .21 .21	3,9 3,9 4,9	.15 .15 .19	3,9 8,8 4,3	.15 .35 .17	5,3 5,3 5,3	.21 .21 .21	16,2 21,8 16,2	.64 .86 .64
3,5	3,465 – 3,525	.1378	.1364 – .1388	124690 124813 124904	UM5W-350 UM5T-350 UM5V-350	3,6 8,7 3,6	.15 .35 .15	5,5 5,5 5,4	.22 .22 .21	3,9 3,9 4,9	.15 .15 .19	3,9 8,8 4,3	.15 .35 .17	5,3 5,3 5,3	.21 .21 .21	16,2 21,8 16,2	.64 .86 .64
3,53	3,49 – 3,55	.1388	.1374 – .1398	124691 124814 124905	UM5W-352 UM5T-352 UM5V-352	3,6 8,7 3,6	.15 .35 .15	5,5 5,5 5,4	.22 .22 .21	3,9 3,9 4,9	.15 .15 .19	3,9 8,8 4,3	.15 .35 .17	5,3 5,3 5,3	.21 .21 .21	16,2 21,8 16,2	.64 .86 .64
3,55	3,515 – 3,575	.1398	.1384 – .1407	124692 124815 124906	UM5W-355 UM5T-355 UM5V-355	3,7 8,7 3,7	.15 .35 .15	5,5 5,5 5,5	.22 .22 .21	3,9 3,9 4,9	.15 .15 .19	3,9 8,8 4,3	.15 .35 .17	5,3 5,3 5,3	.21 .21 .21	16,2 21,8 16,2	.64 .86 .64
3,58	3,54 – 3,60	.1407	.1394 – .1417	124693 124816 124907	UM5W-357 UM5T-357 UM5V-357	3,7 8,7 3,7	.15 .35 .15	5,5 5,5 5,5	.22 .22 .21	3,9 3,9 4,9	.15 .15 .19	3,9 8,8 4,3	.15 .35 .17	5,3 5,3 5,3	.21 .21 .21	16,2 21,8 16,2	.64 .86 .64
3,6	3,565 – 3,625	.1417	.1404 – .1427	124694 124817 124908	UM5W-360 UM5T-360 UM5V-360	3,7 9,1 3,7	.15 .36 .15	5,5 5,5 5,5	.22 .22 .22	3,9 3,9 4,9	.15 .15 .19	3,9 9,2 4,3	.15 .36 .17	5,3 5,3 5,3	.21 .21 .21	16,2 21,8 16,2	.64 .86 .64
3,63	3,59 – 3,65	.1427	.1413 – .1437	124695 124818 124909	UM5W-362 UM5T-362 UM5V-362	3,7 9,2 3,7	.15 .36 .15	5,5 5,5 5,5	.22 .22 .22	3,9 3,9 4,9	.15 .15 .19	3,9 9,2 4,3	.15 .36 .17	5,3 5,3 5,3	.21 .21 .21	16,2 21,8 16,2	.64 .86 .64
3,65	3,615 – 3,675	.1437	.1423 – .1447	124696 124819 124910	UM5W-365 UM5T-365 UM5V-365	3,7 9,2 3,7	.15 .37 .15	5,5 5,5 5,5	.22 .22 .22	3,9 3,9 4,9	.15 .15 .19	3,9 9,2 4,3	.15 .36 .17	5,3 5,3 5,3	.21 .21 .21	16,2 21,8 16,2	.64 .86 .64
3,68	3,64 – 3,70	.1447	.1433 – .1457	124697 124820 124911	UM5W-367 UM5T-367 UM5V-367	3,7 9,2 3,7	.15 .37 .15	5,5 5,5 5,5	.22 .22 .22	3,9 3,9 4,9	.15 .15 .19	3,9 9,2 4,3	.15 .36 .17	5,3 5,3 5,3	.21 .21 .21	16,2 21,8 16,2	.64 .86 .64
3,7	3,665 – 3,725	.1457	.1443 – .1467	124698 124821 124912	UM5W-370 UM5T-370 UM5V-370	3,8 9,2 3,8	.15 .37 .15	5,5 5,5 5,5	.22 .22 .22	3,9 3,9 4,9	.15 .15 .19	3,9 9,2 4,3	.15 .36 .17	5,3 5,3 5,3	.21 .21 .21	16,2 21,8 16,2	.64 .86 .64
3,73	3,69 – 3,75	.1467	.1453 – .1476	124699 124822 124913	UM5W-372 UM5T-372 UM5V-372	3,8 9,4 3,8	.15 .38 .15	5,5 5,5 5,5	.22 .22 .22	3,9 3,9 4,9	.15 .15 .19	3,9 9,5 4,3	.15 .37 .17	5,3 5,3 5,3	.21 .21 .21	16,2 21,8 16,2	.64 .86 .64
3,75	3,715 – 3,775	.1476	.1463 – .1486	124700 124823 124914	UM5W-375 UM5T-375 UM5V-375	3,8 9,4 3,8	.15 .38 .15	5,5 5,5 5,5	.22 .22 .22	3,9 3,9 4,9	.15 .15 .19	3,9 9,5 4,3	.15 .37 .17	5,3 5,3 5,3	.21 .21 .21	16,2 21,8 16,2	.64 .86 .64
3,78	3,74 – 3,80	.1486	.1472 – .1496	124701 124824 124915	UM5W-377 UM5T-377 UM5V-377	3,8 9,4 3,8	.15 .38 .15	5,5 5,5 5,5	.22 .22 .22	3,9 3,9 4,9	.15 .15 .19	3,9 9,5 4,3	.15 .37 .17	5,3 5,3 5,3	.21 .21 .21	16,2 21,8 16,2	.64 .86 .64
3,8	3,765 – 3,825	.1496	.1482 – .1506	124702 124825 124916	UM5W-380 UM5T-380 UM5V-380	3,8 9,4 3,8	.15 .38 .15	5,5 5,5 5,5	.22 .22 .22	3,9 3,9 4,9	.15 .15 .19	3,9 9,5 4,3	.15 .37 .17	5,3 5,3 5,3	.21 .21 .21	16,2 21,8 16,2	.64 .86 .64
3,83	3,79 – 3,85	.1506	.1492 – .1516	124703 124826 124917	UM5W-382 UM5T-382 UM5V-382	3,8 9,4 3,8	.15 .38 .15	5,5 5,5 5,5	.22 .22 .22	3,9 3,9 4,9	.15 .15 .19	3,9 9,5 4,3	.15 .37 .17	5,3 5,3 5,3	.21 .21 .21	16,2 21,8 16,2	.64 .86 .64
3,85	3,815 – 3,875	.1516	.1502 – .1526	124704 124827 124918	UM5W-385 UM5T-385 UM5V-385	3,8 9,5 3,8	.16 .38 .16	5,5 5,5 5,5	.22 .22 .22	3,9 3,9 4,9	.15 .15 .19	3,9 9,5 4,3	.15 .37 .17	5,3 5,3 5,3	.21 .21 .21	16,2 21,8 16,2	.64 .86 .64
3,88	3,84 – 3,90	.1526	.1512 – .1535	124705 124828 124919	UM5W-387 UM5T-387 UM5V-387	3,8 9,5 3,8	.16 .38 .16	5,5 5,5 5,5	.22 .22 .22	3,9 3,9 4,9	.15 .15 .19	3,9 9,5 4,3	.15 .37 .17	5,3 5,3 5,3	.21 .21 .21	16,2 21,8 16,2	.64 .86 .64
3,9	3,865 – 3,925	.1535	.1522 – .1545	124706 124829 124920	UM5W-390 UM5T-390 UM5V-390	3,9 9,8 3,9	.16 .39 .16	5,5 5,5 5,5	.22 .22 .22	3,9 3,9 4,9	.15 .15 .19	3,9 9,8 4,3	.15 .39 .17	5,3 5,3 5,3	.21 .21 .21	16,2 21,8 16,2	.64 .86 .64
3,93	3,89 – 3,95	.1545	.1531 – .1555	124707 124830 124921	UM5W-392 UM5T-392 UM5V-392	3,9 9,8 3,9	.16 .39 .16	5,5 5,5 5,5	.22 .22 .22	3,9 3,9 4,9	.15 .15 .19	3,9 9,8 4,3	.15 .39 .17	5,3 5,3 5,3	.21 .21 .21	16,2 21,8 16,2	.64 .86 .64
3,95	3,915 – 3,975	.1555	.1541 – .1565	124708 124831 124922	UM5W-395 UM5T-395 UM5V-395	3,9 9,8 3,9	.16 .39 .16	5,5 5,5 5,5	.22 .22 .22	3,9 3,9 4,9	.15 .15 .19	3,9 9,8 4,3	.15 .39 .17	5,3 5,3 5,3	.21 .21 .21	16,2 21,8 16,2	.64 .86 .64
3,98	3,94 – 4,00	.1565	.1551 – .1575	124923	UM5V-397	3,9	.16	5,5	.22	4,9	.19	4,3	.17	5,3	.21	16,2	.64
4	3,965 – 4,025	.1575	.1561 – .1585	124924	UM5V-400	3,9	.16	5,5	.22	4,9	.19	4,3	.17	5,3	.21	16,2	.64
4,03	3,99 – 4,05	.1585	.1571 – .1594	124925	UM5V-402	3,9	.16	5,5	.22	4,9	.19	4,3	.17	5,3	.21	16,2	.64
4,05	4,015 – 4,075	.1594	.1581 – .1604	124926	UM5V-405	3,9	.16	5,5	.22	4,9	.19	4,3	.17	5,3	.21	16,2	.64
4,08	4,04 – 4,10	.1604	.1591 – .1614	124927	UM5V-407	3,9	.16	5,5	.22	4,9	.19	4,3	.17	5,3	.21	16,2	.64
4,1	4,065 – 4,125	.1614	.1600 – .1624	124928	UM5V-410	3,9	.16	5,5	.22	4,9	.19	4,3	.17	5,3	.21	16,2	.64
4,13	4,09 – 4,15	.1624	.1610 – .1634	124929	UM5V-412	3,9	.16	5,5	.22	4,9	.19	4,3	.17	5,3	.21	16,2	.64
4,15	4,115 – 4,175	.1634	.1620 – .1644	124930	UM5V-415	4	.16	5,5	.22	4,9	.19	4,3	.17	5,3	.21	16,2	.64
4,18	4,14 – 4,20	.1644	.1630 – .1654	124931	UM5V-417	4	.16	5,5	.22	4,9	.19	4,3	.17	5,3	.21	16,2	.64
4,2	4,165 – 4,225	.1654	.1640 – .1663	124932	UM5V-420	4	.16	5,5	.22	4,9	.19	4,3	.17	5,3	.21	16,2	.64
4,22	4,19 – 4,25	.1663	.1650 – .1673	124933	UM5V-422	4	.16	5,5	.22	4,9	.19	4,3	.17	5,3	.21	16,2	.64
4,25	4,215 – 4,275	.1673	.1659 – .1683	124934	UM5V-425	4	.16	5,5	.22	4,9	.19	4,3	.17	5,3	.21	16,2	.64
4,25	4,215 – 4,275	.1673	.1659 – .1683	124934	UM5V-425	4	.16	5,5	.22	4,9	.19	4,3	.17	5,3	.21	16,2	.64
4,28	4,24 – 4,30	.1683	.1669 – .1693	124935	UM5V-427	4	.16	5,5	.22	4,9	.19	4,3	.17	5,3	.21	16,2	.64
4,3	4,265 – 4,325	.1693	.1679 – .1703	124936	UM5V-430	4,1	.16	5,5	.22	4,9	.19	4,3	.17	5,3	.21	16,2	.64
4,33	4,29 – 4,35	.1703	.1689 – .1713	124937	UM5V-432	4,1	.16	5,5	.22	4,9	.19	4,3	.17	5,3	.21	16,2	.64
4,35	4,315 – 4,375	.1713	.1699 – .1722	124938	UM5V-435	4,1	.17	5,5	.22	4,9	.19	4,3	.17	5,3	.21	16,2	.64
4,38	4,34 – 4,40	.1722	.1709 – .1732	124939	UM5V-437	4,1	.17	5,5	.22	4,9	.19	4,3	.17	5,3	.21	16,2	.64
4,4	4,365 – 4,425	.1732	.1719 – .1742	124940	UM5V-440	4,1	.17	5,5	.22	4,9	.19	4,3	.17	5,3	.21	16,2	.64
4,43	4,39 – 4,45	.1742	.1728 – .1752	124941	UM5V-442	4,1	.17	5,5	.22	4,9	.19	4,3	.17	5,3	.21	16,2	.64
4,45	4,415 – 4,475	.1752	.1738 – .1762	124942	UM5V-445	4,1	.17	5,5	.22	4,9	.19	4,3	.17	5,3	.21	16,2	.64
4,47	4,44 – 4,50	.1762	.1748 – .1772	124943	UM5V-447	4,1	.17	5,5	.22	4,9	.19	4,3	.17	5,3	.21	16,2	.64
4,5	4,465 – 4,525	.1772	.1758 – .1781	124944	UM5V-450	4,1	.17	5,5	.22	4,9	.19	4,3	.17	5,3	.21	16,2	.64
4,53	4,49 – 4,55	.1781	.1768 – .1791	124945	UM5V-452	4,2	.17	5,5	.22	4,9	.19	4,3	.17	5,3	.21	16,2	.64
4,55	4,515 – 4,575	.1791	.1778 – .1801	124946	UM5V-455	4,2	.17	5,5	.22	4,9	.19	4,3	.17	5,3	.21	16,2	.64
4,58	4,54 – 4,60	.1801	.1787 – .1811	124947	UM5V-457	4,2	.17	5,5	.22	4,9	.19	4,3	.17	5,3	.21	16,2	.64
4,6	4,565 – 4,625	.1811	.1797 – .1821	124948	UM5V-460	4,2	.17	5,5	.22	4,9	.19	4,3	.17	5,3	.21	16,2	.64
4,63	4,59 – 4,65	.1821	.1807 – .1831	124949	UM5V-462	4,2	.17	5,5	.22	4,9	.19	4,3	.17	5,3	.21	16,2	.64
4,65	4,615 – 4,675	.1831	.1817 – .1841	124950	UM5V-465	4,2	.17	5,5	.22	4,9	.19	4,3	.17	5,3	.21	16,2	.64
4,68	4,64 – 4,70	.1841	.1827 – .1850	124951	UM5V-467	4,2	.17	5,5	.22	4,9	.19	4,3	.17	5,3	.21	16,2	.64
4,7	4,665 – 4,725	.1850	.1837 – .1860	124952	UM5V-470	4,2	.17	5,5	.22	4,9	.19	4,3	.17	5,3	.21	16,2	.64
4,72	4,69 – 4,75	.1860	.1846 – .1870	124953	UM5V-472	4,2	.17	5,5	.22	4,9	.19	4,3	.17	5,3	.21	16,2	.64
4,75	4,715 – 4,775	.1870	.1856 – .1880	124954	UM5V-475	4,3	.17	5,5	.22	4,9	.19	4,3	.17	5,3	.21	16,2	.64
4,78	4,74 – 4,80	.1880	.1866 – .1890	124955	UM5V-477	4,3	.17	5,5	.22	4,9	.19	4,3	.17	5,3	.21	16,2	.64
4,8	4,765 – 4,825	.1890	.1876 – .1900	124956	UM5V-480	4,3	.17	5,5	.22	4,9	.19	4,3	.17	5,3	.21	16,2	.64
4,83	4,79 – 4,85	.1900	.1886 – .1909	124957	UM5V-482	4,3	.17	5,5	.22	4,9	.19	4,3	.17	5,3	.21	16,2	.64
4,85	4,815 – 4,875	.1909	.1896 – .1919	124958	UM5V-485	4,3	.17	5,5	.22	4,9	.19	4,3	.17	5,3	.21	16,2	.64
4,88	4,84 – 4,90	.1919	.1906 – .1929	124959	UM5V-487	4,3	.17	5,5	.22	4,9	.19	4,3	.17	5,3	.21	16,2	.64
4,9	4,865 – 4,925	.1929	.1915 – .1939	124960	UM5V-490	4,4	.18	5,5	.22	4,9	.19	4,3	.17	5,3	.21	16,2	.64
4,93	4,89 – 4,95	.1939	.1925 – .1949	124961	UM5V-492	4,4	.18	5,5	.22	4,9	.19	4,3	.17	5,3	.21	16,2	.64
4,95	4,915 – 4,975	.1949	.1935 – .1959	124962	UM5V-495	4,4	.18	5,5	.22	4,9	.19	4,3	.17	5,3	.21	16,2	.64

Pinces Masa Tool UM5 à passage - Versions

Nous proposons différentes versions de pinces Masa Tool à passage pour une utilisation dans les cartouches de la série M5. Que vous souhaitiez simplifier votre travail, améliorer la qualité de votre production ou répondre à une exigence de fabrication spécifique au client. Essayez dès maintenant nos pinces à passage. Vous serez convaincu.
