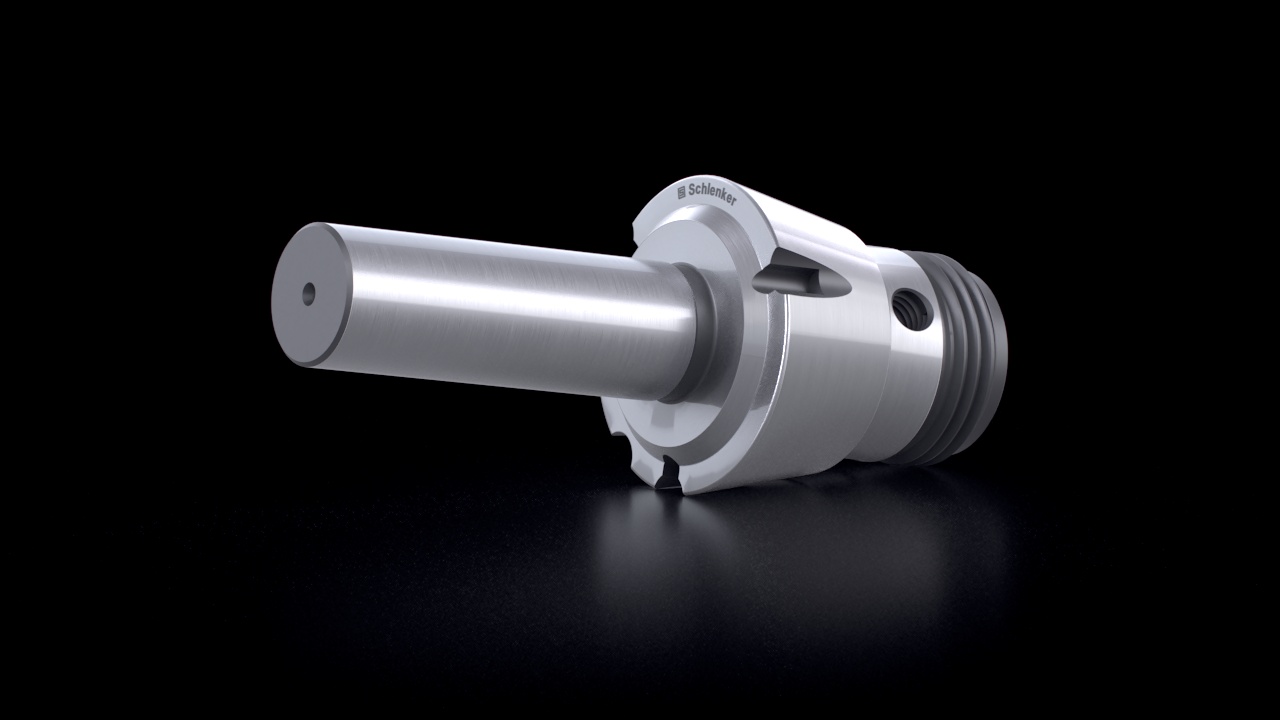

Zugführungsbuchsen SZZ Ausrichtdorne
Unsere SZZ Zugführungsbuchsen-Ausrichtdorne werden in allen gängigen Maschinen eingesetzt. Sie zeichnen sich insbesondere durch Präzision und Langlebigkeit aus. Testen Sie jetzt unsere SZZ Zugführungsbuchsen-Ausrichtdorne. Sie werden überzeugt sein.
Die hochpräzisen SZZ Zugführungsbuchsen-Ausrichtdorne eignen sich besonders zur Prüfung des axialen oder radialen Versatzes von Maschinenachsen sowie des Versatzes zwischen Haupt- und Gegenspindel der Maschinengeometrie. Außerdem werden Ausrichtdorne zur Prüfung von Rundlauf und Taumelschlag an Haupt- oder Gegenspindel eingesetzt.

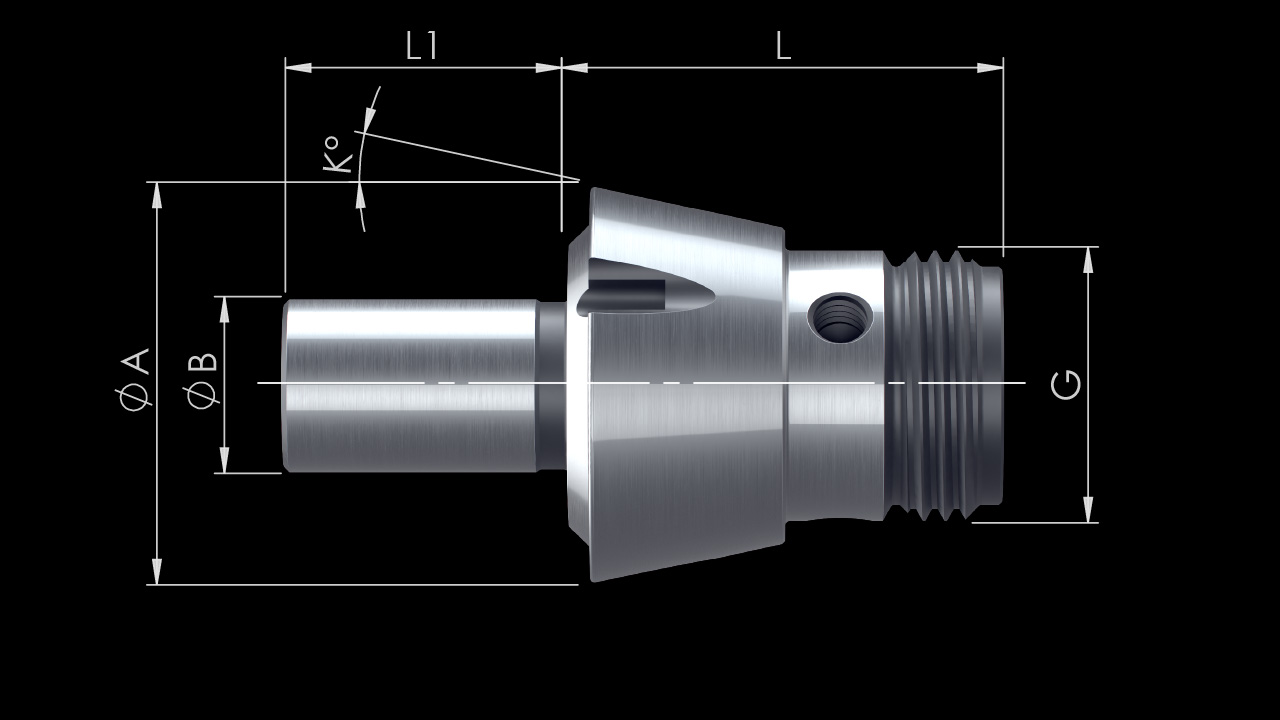

| A | Außen-Ø |
| B | Bund-Ø |
| L1 | Länge L1 |
| L | Gesamtlänge |
| K | Konuswinkel |
| G | Gewinde |
Infotabelle - zum Aufklappen klicken
| Artikel | Ø A [mm] |
Ø B [mm] |
L1 [mm] |
L [mm] |
K [Grad] |
G |
| SZZ26 | 26 | 10 | 80 | 35 | 12 | M16x1,5 |
| SZZ32,5 | 32,5 | 15 | 80 | 40 | 12 | M21,5×2 |
| SZZ36,7 | 36,7 | 20 | 80 | 40 | 12 | M25x2 |
| SZZ44 | 44 | 25 | 100 | 40 | 12 | M30x2 |
| SZZ54 | 54 | 30 | 100 | 50 | 12 | M40x1,5 |
| SZZ59 | 59 | 35 | 100 | 60 | 12 | M44x1,5 |
Wir bieten SZZ Zugführungsbuchsen-Ausrichtdorne für alle SZZ Zugführungsbuchsentypen in unserem Sortiment. Ob Sie Ihre Arbeit vereinfachen, die Produktionsqualität verbessern oder kundenspezifische Anforderungen erfüllen möchten, unsere Ausrichtdorne bieten die passende Lösung. Testen Sie sie jetzt. Sie werden überzeugt sein.
Zugführungsbuchsen SZZ Ausrichtdorne
- Für alle SZZ-Zugführungsbuchsentypen aus unserem Sortiment erhältlich
