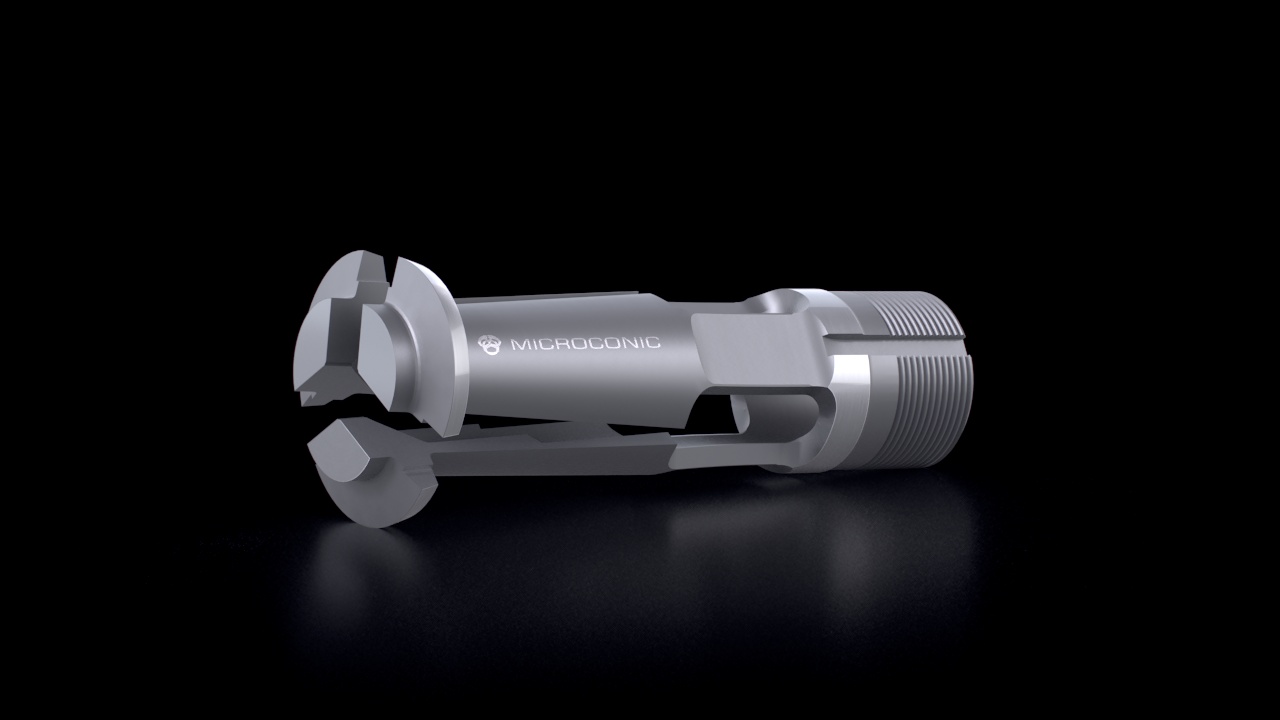

Ausführungen der Übergreif-Spannzangen UM10

MASA TOOL entwickelt und fertigt Microconic UM10 Übergreif-Spannzangen für höchste Präzision und Zuverlässigkeit. Ihr Einsatz verbessert die Bearbeitungsqualität und Präzision Ihrer Maschinen erheblich.

Verwendung von Masa Tool

Die Übergreif-Spannzangen werden in der Gegenspindel eingesetzt, wenn der zu spannende Durchmesser kleiner ist als der zu übergreifende Durchmesser. Mit den Übergreif-Spannzangen kann eine Durchmesserdifferenz von bis zu 4 mm übergriffen und dadurch die Taktzeit reduziert werden. Standardmäßig besitzen sie einen Rundlauf von weniger als 5µ und werden stets mit einer Auswerfer-Führungshülse geliefert. Die Microconic Übergreif-Spannzangen sind in drei Ausführungen erhältlich.

A	Werkstückdurchmesserbereich-Ø
G	Maximaler Durchgangs-Ø im geöffneten Zustand
B	Spannflächenlänge
C1	Durchgangsbohrung 1-Ø
D1	Spannflächenlänge inkl. Fase
C2	Durchgangsbohrung 2-Ø
D2	Durchgangslänge C1

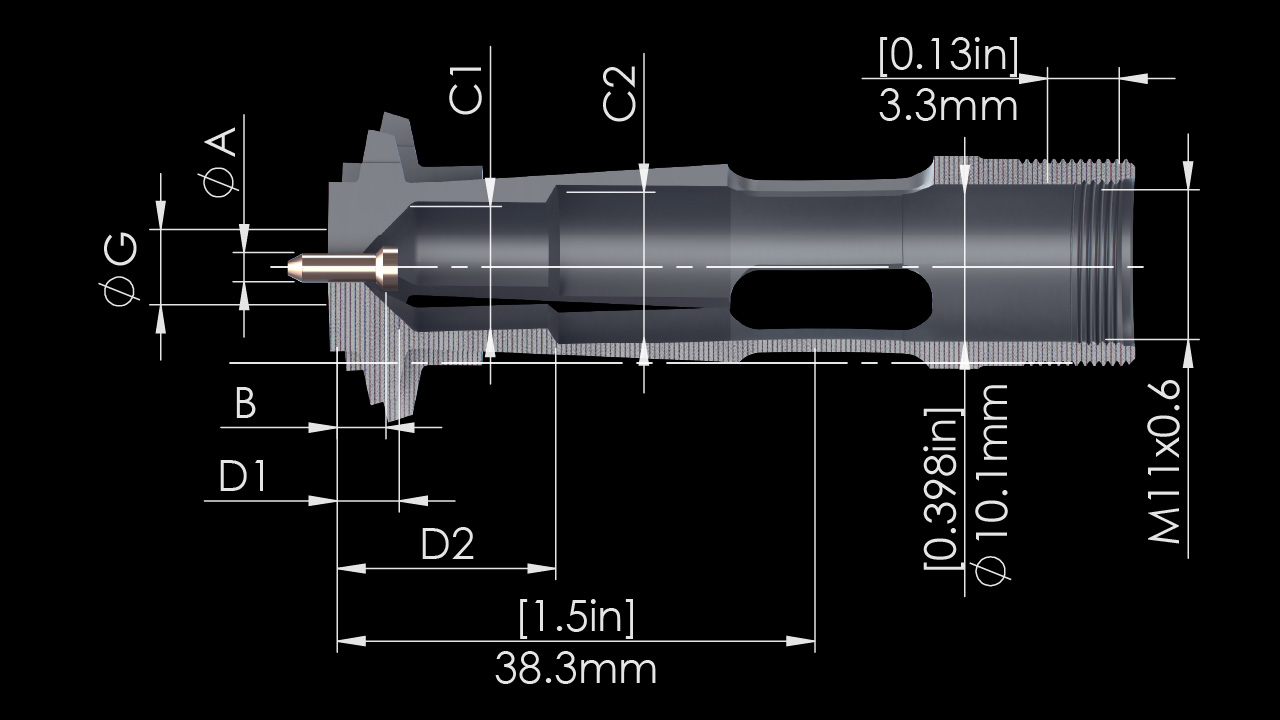

Masa Tool – Spannzange um10W – Technische Zeichnung

Infotabelle - zum Aufklappen klicken

ØA				Bestell-Nr.	Bezeichnung	B		ØG max		ØC1		D1		ØC2		D2
mm		inch				mm	inch	mm	inch	mm	inch	mm	inch	mm	inch	mm	inch
0,45	0,40 – 0,48	.0177	.0157 – .0189	123546	UM10W-45	2,2	.09	6,1	.24	7,4	.29	5,6	.22	9,9	.38	15,1	.60
0,5	0,45 – 0,53	.0197	.0177 – .0209	123009	UM10W-50	2,2	.09	6,1	.24	7,4	.29	5,6	.22	9,9	.38	15,1	.60
0,55	0,50 – 0,58	.0217	.0197 – .0228	123011	UM10W-55	2,2	.09	6,2	.24	7,4	.29	5,6	.22	9,9	.38	15,1	.60
0,6	0,55 – 0,63	.0236	.0217 – .0248	123013	UM10W-60	2,2	.09	6,2	.24	7,4	.28	5,6	.22	9,8	.38	15,1	.60
0,65	0,60 – 0,68	.0256	.0236 – .0268	123015	UM10W-65	2,3	.09	6,3	.24	7,4	.28	5,6	.22	9,8	.38	15,1	.60
0,7	0,65 – 0,73	.0276	.0256 – .0287	123017	UM10W-70	2,3	.09	6,3	.24	7,4	.28	5,6	.22	9,8	.38	15,1	.60
0,75	0,70 – 0,78	.0295	.0276 – .0307	123019	UM10W-75	2,3	.10	6,3	.24	7,4	.28	5,6	.22	9,8	.38	15,1	.60
0,8	0,75 – 0,83	.0315	.0295 – .0327	123021	UM10W-80	2,3	.10	6,3	.24	7,4	.28	5,6	.22	9,8	.38	15,1	.60
0,85	0,80 – 0,88	.0335	.0315 – .0346	123023	UM10W-85	2,4	.10	6,4	.25	7,4	.28	5,6	.22	9,8	.38	15,1	.60
0,9	0,85 – 0,93	.0354	.0335 – .0366	123025	UM10W-90	2,4	.10	6,4	.25	7,4	.28	5,6	.22	9,8	.38	15,1	.60
0,95	0,90 – 0,98	.0374	.0354 – .0386	123027	UM10W-95	2,4	.10	6,4	.25	7,4	.29	5,6	.22	9,9	.38	15,1	.60
1	0,95 – 1,03	.0394	.0374 – .0406	123029	UM10W-100	2,4	.10	6,4	.25	7,4	.29	5,6	.22	9,9	.38	15,1	.60
1,05	1,00 – 1,08	.0413	.0394 – .0425	123031	UM10W-105	2,4	.10	6,4	.25	7,4	.29	5,6	.22	9,9	.38	15,1	.60
1,1	1,05 – 1,13	.0433	.0413 – .0445	123033	UM10W-110	2,4	.10	6,5	.25	7,4	.29	5,6	.22	9,9	.38	15,1	.60
1,15	1,10 – 1,18	.0453	.0433 – .0465	123035	UM10W-115	2,5	.10	6,5	.25	7,4	.29	5,6	.22	9,9	.38	15,1	.60
1,2	1,15 – 1,23	.0472	.0453 – .0484	123037	UM10W-120	2,5	.10	6,5	.25	7,4	.29	5,6	.22	9,9	.38	15,1	.60
1,25	1,20 – 1,8	.0492	.0472 – .0504	123039	UM10W-125	2,5	.10	6,5	.25	7,4	.29	5,6	.22	9,9	.38	15,1	.60
1,3	1,25 – 1,33	.0512	.0492 – .0524	123041	UM10W-130	2,6	.11	6,6	.25	7,4	.29	5,6	.22	9,9	.38	15,1	.60
1,35	1,30 – 1,38	.0531	.0512 – .0543	123043	UM10W-135	2,6	.11	6,6	.26	7,4	.29	5,6	.22	9,9	.38	15,1	.60
1,4	1,35 – 1,43	.0551	.0531 – .0563	123045	UM10W-140	2,6	.11	6,6	.26	7,4	.29	5,6	.22	9,9	.38	15,1	.60
1,45	1,40 – 1,48	.0571	.0551 – .0583	123047	UM10W-145	2,6	.11	6,7	.26	7,4	.29	5,6	.22	9,9	.38	15,1	.60
1,5	1,4 – 1,53	.0591	.0571 – .0602	123049	UM10W-150	2,7	.11	6,7	.26	7,4	.29	5,6	.22	9,9	.38	15,1	.60
1,55	1,50 – 1,58	.0610	.0591 – .0622	123051 123338	UM10W-155 UM10T-155	2,7 5,8	.11 .23	6,7 6,5	.26 .25	7,4 7,4	.29 .29	5,6 7	.22 .28	9,9 9,9	.38 .39	15,1 17,1	.60 .68
1,6	1,55 – 1,63	.0630	.0610 – .0642	123053 123339	UM10W-160 UM10T-160	2,7 5,8	.11 .23	6,8 6,5	.26 .25	7,4 7,4	.29 .29	5,6 7	.22 .28	9,9 9,9	.38 .39	15,1 17,1	.60 .68
1,65	1,60 – 1,68	.0650	.0630 – .0661	123055 123340	UM10W-165 UM10T-165	2,7 5,8	.11 .23	6,8 6,6	.26 .25	7,4 7,4	.29 .29	5,6 7	.22 .28	9,9 9,9	.38 .39	15,1 17,1	.60 .68
1,7	1,65 – 1,73	.0669	.0650 – .0681	123057 123341	UM10W-170 UM10T-170	2,8 5,8	.11 .23	6,8 6,6	.26 .26	7,4 7,4	.29 .29	5,6 7	.22 .28	9,9 9,9	.38 .39	15,1 17,1	.60 .68
1,75	1,70 – 1,78	.0689	.0669 – .0701	123059 123342	UM10W-175 UM10T-175	2,8 5,8	.11 .23	6,8 6,6	.27 .26	7,4 7,4	.29 .29	5,6 7	.22 .28	9,9 9,9	.38 .39	15,1 17,1	.60 .68
1,8	1,75 – 1,83	.0709	.0689 – .0720	123061 123343	UM10W-180 UM10T-180	2,8 5,9	.11 .24	6,9 6,7	.27 .26	7,4 7,4	.29 .29	5,6 7	.22 .28	9,9 9,9	.38 .39	15,1 17,1	.60 .68
1,85	1,80 – 1,88	.0728	.0709 – .0740	123063 123344	UM10W-185 UM10T-185	2,8 5,9	.12 .24	6,9 6,7	.27 .26	7,4 7,4	.29 .29	5,6 7	.22 .28	9,9 9,9	.38 .39	15,1 17,1	.60 .68
1,9	1,85 – 1,93	.0748	.0728 – .0760	123065 123345	UM10W-190 UM10T-190	2,8 5,9	.12 .24	7 6,8	.27 .26	7,4 7,4	.29 .29	5,6 7	.22 .28	9,9 9,9	.38 .39	15,1 17,1	.60 .68
1,95	1,90 – 1,98	.0768	.0748 – .0780	123067 123346	UM10W-195 UM10T-195	2,9 5,9	.12 .24	7 6,8	.27 .26	7,4 7,4	.29 .29	5,6 7	.22 .28	9,9 9,9	.38 .39	15,1 17,1	.60 .68
2	1,95 – 2,03	.0787	.0768 – .0799	123069 123347	UM10W-200 UM10T-200	2,9 5,9	.12 .24	7 6,8	.27 .26	7,4 7,4	.29 .29	5,6 7	.22 .28	9,9 9,9	.38 .39	15,1 17,1	.60 .68
2,05	2,00 – 2,08	.0807	.0787 – .0819	123071 123348	UM10W-205 UM10T-205	2,9 5,9	.12 .24	7,1 6,9	.27 .27	7,4 7,4	.29 .29	5,6 7	.22 .28	9,9 9,9	.38 .39	15,1 17,1	.60 .68
2,1	2,05 – 2,13	.0827	.0807 – .0839	123073 123349	UM10W-210 UM10T-210	2,9 5,9	.12 .24	7,1 6,9	.27 .27	7,4 7,4	.29 .29	5,6 7	.22 .28	9,9 9,9	.38 .39	15,1 17,1	.60 .68
2,15	2,10 – 2,18	.0846	.0827 – .0858	123075 123350	UM10W-215 UM10T-215	3 6,5	.12 .26	7,1 6,8	.28 .27	7,4 7,4	.29 .29	5,6 7,6	.22 .30	9,9 9,9	.38 .39	15,1 17,1	.60 .68
2,2	2,15 – 2,23	.0866	.0846 – .0878	123077 123351	UM10W-220 UM10T-220	3 6,5	.12 .26	7,2 6,9	.28 .27	7,4 7,5	.29 .29	5,6 7,6	.22 .30	9,9 9,9	.38 .39	15,1 17,1	.60 .68
2,25	2,20 – 2,28	.0886	.0866 – .0898	123079 123352	UM10W-225 UM10T-225	3 6,5	.12 .26	7,2 6,9	.28 .27	7,4 7,5	.29 .29	5,6 7,6	.22 .28	9,9 9,9	.38 .39	15,1 17,1	.60 .68
2,3	2,25 – 2,33	.0906	.0886 – .0917	123081 123353	UM10W-230 UM10T-230	3 6,5	.12 .26	7,2 6,9	.28 .27	7,4 7,5	.29 .29	5,6 7,6	.22 .28	9,9 9,9	.38 .39	15,1 17,1	.60 .68
2,35	2,30 – 2,38	.0925	.0906 – .0937	123083 123354	UM10W-235 UM10T-235	3,1 6,5	.13 .26	7,3 7	.28 .27	7,4 7,5	.29 .29	5,6 7,6	.22 .30	9,9 9,9	.38 .39	15,1 17,1	.60 .68
2,4	2,35 – 2,43	.0945	.0925 – .0957	123085 123355	UM10W-240 UM10T-240	3,1 6,5	.13 .26	7,3 7	.28 .27	7,4 7,5	.29 .29	5,6 7,6	.22 .30	9,9 9,9	.38 .39	15,1 17,1	.60 .68
2,45	2,40 – 2,48	.0965	.0945 – .0976	123087 123356	UM10W-245 UM10T-245	3,1 7,1	.13 .29	7,4 7	.28 .27	7,4 7,5	.29 .29	5,6 7,6	.22 .32	9,9 9,9	.38 .39	15,1 17,1	.60 .68
2,5	2,45 – 2,53	.0984	.0965 – .0996	123089 123357	UM10W-250 UM10T-250	3,2 7,1	.13 .29	7,4 7	.29 .27	7,4 7,5	.29 .29	5,6 7,6	.22 .32	9,9 9,9	.38 .39	15,1 17,1	.60 .68
2,55	2,50 – 2,58	.1004	.0984 – .1016	123091 123358	UM10W-255 UM10T-255	3,2 7,1	.13 .29	7,4 7	.29 .27	7,4 7,5	.29 .29	5,6 8,2	.22 .32	9,9 9,9	.38 .39	15,1 17,1	.60 .68
2,6	2,55 – 2,63	.1024	.1004 – .1035	123093 123359	UM10W-260 UM10T-260	3,2 7,2	.13 .29	7,4 7	.29 .28	7,4 7,5	.29 .29	5,6 8,2	.22 .32	9,9 9,9	.38 .39	15,1 17,1	.60 .68
2,65	2,60 – 2,68	.1043	.1024 – .1055	123095 123360	UM10W-265 UM10T-265	3,2 7,2	.13 .29	7,5 7	.29 .28	7,4 7,5	.29 .29	5,6 8,2	.22 .32	9,9 9,9	.38 .39	15,1 17,1	.60 .68
2,7	2,65 – 2,73	.1063	.1043 – .1075	123097 123361	UM10W-270 UM10T-270	3,2 7,2	.13 .29	7,5 7,2	.29 .28	7,4 7,5	.29 .29	5,6 8,2	.22 .32	9,9 9,9	.38 .39	15,1 17,1	.60 .68
2,75	2,70 – 2,78	.1083	.1063 – .1094	123099 123362	UM10W-275 UM10T-275	3,3 7,7	.13 .31	7,6 7,1	.29 .27	7,4 7,5	.29 .29	5,6 8,7	.22 .34	9,9 9,9	.38 .38	15,1 17,1	.60 .68
2,8	2,75 – 2,83	.1102	.1083 – .1114	123101 123363	UM10W-280 UM10T-280	3,3 7,7	.13 .31	7,6 7,1	.29 .28	7,4 7,5	.29 .29	5,6 8,7	.22 .34	9,9 9,9	.38 .38	15,1 17,1	.60 .68
2,85	2,80 – 2,88	.1122	.1102 – .1134	123103 123364	UM10W-285 UM10T-285	3,3 7,7	.14 .31	7,6 7,2	.30 .28	7,4 7,5	.29 .29	5,6 8,7	.22 .34	9,9 9,9	.38 .38	15,1 17,1	.60 .68
2,9	2,85 – 2,93	.1142	.1122 – .1154	123105 123365	UM10W-290 UM10T-290	3,3 7,8	.14 .31	7,7 7,2	.30 .28	7,4 7,5	.29 .29	5,6 8,7	.22 .34	9,9 9,9	.38 .38	15,1 17,1	.60 .68
2,95	2,90 – 2,98	.1161	.1142 – .1173	123107 123366	UM10W-295 UM10T-295	3,4 7,8	.14 .31	7,7 7,3	.30 .28	7,4 7,5	.29 .29	5,6 8,7	.22 .34	9,9 9,9	.38 .38	15,1 17,1	.60 .68
3	2,95 – 3,03	.1181	.1161 – .1193	123109 123367	UM10W-300 UM10T-300	3,4 8,3	.14 .33	7,7 7,2	.30 .28	7,4 7,5	.29 .29	5,6 9,2	.22 .36	9,9 9,9	.38 .38	15,1 17,1	.60 .68
3,05	3,00 – 3,08	.1201	.1181 – .1213	123111 123368	UM10W-305 UM10T-305	3,4 8,3	.14 .33	7,8 7,3	.30 .28	7,4 7,5	.29 .29	5,6 9,2	.22 .36	9,9 9,9	.38 .38	15,1 17,1	.60 .68
3,1	3,05 – 3,13	.1220	.1201 – .1232	123113 123369	UM10W-310 UM10T-310	3,5 8,3	.14 .33	7,8 7,3	.30 .28	7,4 7,5	.29 .29	5,6 9,2	.22 .36	9,9 9,9	.38 .38	15,1 17,1	.60 .68
3,15	3,10 – 3,18	.1240	.1220 – .1252	123115 123370	UM10W-315 UM10T-315	3,5 8,3	.14 .33	7,9 7,3	.30 .28	7,4 7,5	.29 .29	5,6 9,2	.22 .36	9,9 9,9	.38 .38	15,1 17,1	.60 .68
3,2	3,15 – 3,23	.1260	.1240 – .1272	123117 123371	UM10W-320 UM10T-320	3,5 8,3	.14 .33	7,9 7,4	.31 .29	7,4 7,5	.29 .29	5,6 9,2	.22 .36	9,9 9,9	.38 .38	15,1 17,1	.60 .68
3,25	3,20 – 3,28	.1280	.1260 – .1291	123119 123372	UM10W-325 UM10T-325	3,5 8,3	.14 .33	7,9 7,4	.31 .29	7,4 7,5	.29 .29	5,6 9,2	.22 .36	9,9 9,9	.38 .38	15,1 17,1	.60 .68
3,3	3,25 – 3,33	.1299	.1280 – .1311	123121 123373	UM10W-330 UM10T-330	3,6 8,9	.14 .35	8 7,4	.31 .29	7,4 7,5	.29 .29	5,6 9,7	.22 .38	9,9 9,9	.38 .38	15,1 17,1	.60 .68
3,35	3,30 – 3,38	.1319	.1299 – .1331	123123 123374	UM10W-335 UM10T-335	3,6 8,9	.15 .35	8 7,4	.31 .29	7,4 7,5	.29 .29	5,6 9,7	.22 .38	9,9 9,9	.38 .38	15,1 17,1	.60 .68
3,4	3,35 – 3,43	.1339	.1319 – .1350	123125 123375	UM10W-340 UM10T-340	3,6 8,9	.15 .35	8 7,5	.31 .29	7,4 7,5	.29 .29	5,6 9,7	.22 .38	9,9 9,9	.38 .38	15,1 17,1	.60 .68
3,45	3,40 – 3,48	.1358	.1339 – .1370	123127 123376	UM10W-345 UM10T-345	3,6 8,9	.15 .35	8,1 7,5	.31 .29	7,4 7,5	.29 .29	5,6 9,7	.22 .38	9,9 9,9	.38 .38	15,1 17,1	.60 .68
3,5	3,45 – 3,53	.1378	.1358 – .1390	123129 123377	UM10W-350 UM10T-350	3,6 8,9	.15 .35	8,1 7,5	.31 .29	7,4 7,5	.29 .29	5,6 9,7	.22 .38	9,9 9,9	.38 .39	15,1 17,1	.60 .68
3,55	3,50 – 3,58	.1398	.1378 – .1409	123131 123378	UM10W-355 UM10T-355	3,7 8,9	.15 .36	8,1 7,6	.32 .29	7,4 7,5	.29 .29	5,6 9,7	.22 .38	9,9 9,9	.38 .39	15,1 17,1	.60 .68
3,6	3,55 – 3,63	.1417	.1398 – .1429	123133 123379	UM10W-360 UM10T-360	3,7 8,9	.15 .36	8,2 7,6	.32 .29	7,4 7,5	.29 .29	5,6 9,7	.22 .38	9,9 9,9	.38 .39	15,1 17,1	.60 .68
3,65	3,60 – 3,68	.1437	.1417 – 1449	123135 123380	UUM10W-365 UM10T-365	3,7 9,5	.15 .38	8,2 7,5	.32 .29	7,4 7,5	.29 .29	5,6 10,3	.22 .41	9,9 9,9	.38 .39	15,1 17,1	.60 .68
3,7	3,65 – 3,73	.1457	.1437 – .1469	123137 123381	UM10W-370 UM10T-370	3,7 9,5	.15 .38	8,3 7,6	.32 .29	7,4 7,5	.29 .29	5,6 10,3	.22 .41	9,9 9,9	.38 .39	15,1 17,1	.60 .68
3,75	3,70 – 3,78	.1476	.1457 – .1488	123139 123382	UM10W-375 UM10T-375	3,8 9,5	.15 .38	8,3 7,6	.32 .30	7,4 7,5	.29 .29	5,6 10,3	.22 .41	9,9 9,9	.38 .39	15,1 17,1	.60 .68
3,8	3,75 – 3,83	.1496	.1476 – .1508	123141 123383	UM10W-380 UM10T-380	3,8 9,6	.15 .38	8,3 7,7	.32 .30	7,4 7,5	.29 .29	5,6 10,3	.22 .41	9,9 9,9	.38 .39	15,1 17,1	.60 .68
3,85	3,80 – 3,88	.1516	.1496 – .1528	123143 123384	UM10W-385 UM10T-385	3,8 9,6	.15 .38	8,4 7,7	.32 .30	7,4 7,5	.29 .29	5,6 10,3	.22 .41	9,9 9,9	.38 .39	15,1 17,1	.60 .68
3,9	3,85 – 3,93	.1535	.1516 – .1547	123145 123385	UM10W-390 UM10T-390	3,8 9,6	.16 .38	8,4 7,8	.33 .30	7,4 7,5	.29 .29	5,6 10,3	.22 .41	9,9 9,9	.38 .39	15,1 17,1	.60 .68
3,95	3,90 – 3,98	.1555	.1535 – .1567	123147 123386	UM10W-395 UM10T-395	3,9 10,1	.16 .40	8,4 7,7	.33 .30	7,4 7,5	.29 .29	5,6 10,9	.22 .43	9,9 9,9	.38 .39	15,1 17,1	.60 .68
4,05	3,95 – 4,03	.1594	.1575 – .1606	123151 123388	UM10W-405 UM10T-405	3,9 10,2	.16 .40	8,5 7,8	.33 .30	7,4 7,5	.29 .29	5,6 10,9	.22 .43	9,9 9,9	.38 .39	15,1 17,1	.60 .68
4	4,00 – 4,08	.1614	.1594 – .1626	123153 123389	UM10W-410 UM10T-410	3,9 10,2	.16 .41	8,6 7,8	.33 .30	7,4 7,5	.29 .29	5,6 10,9	.22 .43	9,9 9,9	.38 .39	15,1 17,1	.60 .68
4,1	4,05 – 4,13	.1614	.1594 – .1626	123153 123389	UM10W-410 UM10T-410	3,9 10,2	.16 .41	8,6 7,8	.33 .30	7,4 7,5	.29 .29	5,6 10,9	.22 .43	9,9 9,9	.38 .39	15,1 17,1	.60 .68
4,15	4,10 – 4,18	.1634	.1614 – .1646	123155 123390 124338	UM10W-415 UM10T-415 UM10V-415	4 10,2 4	.16 .41 .16	8,6 7,9 6,8	.33 .30 .26	7,4 7,5 9,2	.29 .29 .36	5,6 10,9 6,5	.22 .43 .26	9,9 9,9 9,9	.38 .39 .39	15,1 17,1 25,7	.60 .68 1,01
4,2	4,15 – 4,23	.1654	.1634 – .1665	123157 123391 124339	UM10W-420 UM10T-420 UM10V-420	4 10,2 4	.16 .41 .16	8,6 7,9 6,9	.33 .31 .27	7,4 7,5 9,2	.29 .29 .36	5,6 10,9 6,5	.22 .43 .26	9,9 9,9 9,9	.38 .39 .39	15,1 17,1 25,7	.60 .68 1,01
4,25	4,20 – 4,28	.1673	.1654 – .1685	123159 123392 123429	UM10W-425 UM10T-425 UM10V-425	4 10,7 4	.16 .43 .16	8,7 7,9 6,9	.34 .31 .27	7,4 7,5 9,2	.29 .29 .36	5,6 11,4 6,5	.22 .45 .26	9,9 9,9 9,9	.38 .39 .39	15,1 17,1 25,7	.60 .68 1,01
4,3	4,25 – 4,33	.1693	.1673 – .1705	123161 123393 123430	UM10W-430 UM10T-430 UM10V-430	4 10,7 4	.16 .43 .16	8,7 7,9 7	.34 .31 .27	7,4 7,5 9,2	.29 .29 .36	5,6 11,4 6,5	.22 .45 .26	9,9 9,9 9,9	.38 .39 .39	15,1 17,1 25,7	.60 .68 1,01
4,35	4,30 – 4,38	.1713	.1693 – .1724	123163 123394 123431	UM10W-435 UM10T-435 UM10V-435	4,1 10,7 4,1	.17 .43 .17	8,8 8 7	.34 .31 .27	7,4 7,5 9,2	.29 .29 .36	5,6 11,4 6,5	.22 .45 .26	9,9 9,9 9,9	.38 .39 .39	15,1 17,1 25,7	.60 .68 1,01
4,4	4,35 – 4,43	.1732	.1713 – .1744	123165 123395 123432	UM10W-440 UM10T-440 UM10V-440	4,1 10,7 4,1	.17 .43 .17	8,8 8 7	.34 .31 .27	7,4 7,5 9,2	.29 .29 .36	5,6 11,4 6,5	.22 .45 .26	9,9 9,9 9,9	.38 .39 .39	15,1 17,1 25,7	.60 .68 1,01
4,45	4,40 – 4,48	.1752	.1732 – .1764	123167 123396 123433	UM10W-445 UM10T-445 UM10V-445	4,1 10,8 4,1	.17 .43 .17	8,8 8 7,1	.34 .31 .27	7,4 7,5 9,2	.29 .29 .36	5,6 11,4 6,5	.22 .45 .26	9,9 9,9 9,9	.38 .39 .39	15,1 17,1 25,7	.60 .68 1,01
4,5	4,45 – 4,53	.1772	.1752 – .1783	123169 123397 123434	UM10W-450 UM10T-450 UM10V-450	4,1 10,8 4,1	.17 .43 .17	8,9 8,1 7,1	.34 .31 .27	7,4 7,5 9,2	.29 .29 .36	5,6 11,4 6,5	.22 .45 .26	9,9 9,9 9,9	.38 .39 .39	15,1 17,1 25,7	.60 .68 1,01
4,55	4,50 – 4,58	.1791	.1772 – .1803	123171 123398 123435	UM10W-455 UM10T-455 UM10V-455	4,2 11,3 4,2	.17 .45 .17	8,9 8 7,2	.35 .31 .28	7,4 7,5 9,2	.29 .29 .36	5,6 11,9 6,5	.22 .47 .26	9,9 9,9 9,9	.38 .39 .39	15,1 17,1 25,7	.60 .68 1,01
4,6	4,55 – 4,63	.1811	.1791 – .1823	123173 123399 123436	UM10W-460 UM10T-460 UM10V-460	4,2 11,3 4,2	.17 .45 .17	8,9 8,1 7,2	.35 .31 .28	7,4 7,5 9,2	.29 .29 .36	5,6 11,9 6,5	.22 .47 .26	9,9 9,9 9,9	.38 .39 .39	15,1 17,1 25,7	.60 .68 1,01
4,65	4,60 – 4,68	.1831	.1811 – .1843	123175 123400 123437	UM10W-465 UM10T-465 UM10V-465	4,2 11,3 4,2	.17 .45 .17	9 8,1 7,3	.35 .32 .28	7,4 7,5 9,2	.29 .29 .36	5,6 11,9 6,5	.22 .47 .26	9,9 9,9 9,9	.38 .39 .39	15,1 17,1 25,7	.60 .68 1,01
4,7	4,65 – 4,73	.1850	.1831 – .1862	123177 123401 123438	UM10W-470 UM10T-470 UM10V-470	4,2 11,3 4,2	.17 .45 .17	9 8,2 7,3	.35 .32 .28	7,4 7,5 9,2	.29 .29 .36	5,6 11,9 6,5	.22 .47 .26	9,9 9,9 9,9	.38 .39 .39	15,1 17,1 25,7	.60 .68 1,01
4,75	4,70 – 4,78	.1870	.1850 – .1882	123179 123402 123439	UM10W-475 UM10T-475 UM10V-475	4,3 11,4 4,3	.17 .45 .17	9 8,2 7,3	.35 .32 .28	7,4 7,5 9,2	.29 .29 .36	5,6 11,9 6,5	.22 .47 .26	9,9 9,9 9,9	.38 .39 .39	15,1 17,1 25,7	.60 .68 1,01
4,8	4,75 – 4,83	.1890	.1870 – .1902	123181 123403 123440	UM10W-475 UM10T-475 UM10V-475	4,3 11,4 4,3	.17 .45 .17	9,1 8,3 7,4	.35 .32 .28	7,4 7,5 9,2	.29 .29 .36	5,6 11,9 6,5	.22 .47 .26	9,9 9,9 9,9	.38 .39 .39	15,1 17,1 25,7	.60 .68 1,01
4,85	4,80 – 4,88	.1909	.1890 – .1921	123183 123404 123441	UM10W-485 UM10T-485 UM10V-485	4,3 11,4 4,3	.17 .45 .17	9,1 8,3 7,4	.35 .32 .28	7,4 7,5 9,2	.29 .29 .36	5,6 11,9 6,5	.22 .47 .26	9,9 9,9 9,9	.38 .39 .39	15,1 17,1 25,7	.60 .68 1,01
4,9	4,85 – 4,93	.1929	.1909 – .1941	123185 123405 123442	UM10W-490 UM10T-490 UM10V-490	4,3 11,4 4,3	.18 .45 .18	9,2 8,3 7,5	.36 .32 .29	7,4 7,5 9,2	.29 .29 .36	5,6 11,9 6,5	.22 .47 .26	9,9 9,9 9,9	.38 .39 .39	15,1 17,1 25,7	.60 .68 1,01
4,95	4,90 – 4,98	.1949	.1929 – .1961	123187 123406 123443	UM10W-495 UM10T-495 UM10V-495	4,3 11,4 4,3	.18 .45 .18	9,2 8,3 7,5	.36 .32 .29	7,4 7,5 9,2	.29 .29 .36	5,6 11,9 6,5	.22 .47 .26	9,9 9,9 9,9	.38 .38 .39	15,1 17,1 25,7	.60 .68 1,01
5	4,95 – 5,03	.1969	.1949 – .1980	123189 123407 123444	UM10W-500 UM10T-500 UM10V-500	4,4 12,2 4,4	.18 .48 .18	9,3 8,3 7,6	.36 .32 .29	7,4 7,5 9,2	.29 .29 .36	5,6 11,9 6,5	.22 .47 .26	9,9 9,9 9,9	.38 .38 .39	15,1 17,1 25,7	.60 .68 1,01
5,05	5,00 – 5,08	.1988	.1969 – .2000	123191 123408 123445	UM10W-505 UM10T-505 UM10V-505	4,4 12,2 4,4	.18 .48 .18	9,3 8,4 7,6	.36 .32 .29	7,4 7,5 9,2	.29 .29 .36	5,6 12,7 6,5	.22 .50 .26	9,9 9,9 9,9	.38 .38 .39	15,1 17,1 25,7	.60 .68 1,01
5,1	5,05 – 5,13	.2008	.1988 – .2020	123193 123409 123446	UM10W-510 UM10T-510 UM10V-510	4,4 12,2 4,4	.18 .48 .18	9,3 8,4 7,7	.36 .32 .29	7,4 7,5 9,2	.29 .29 .36	5,6 12,7 6,5	.22 .50 .26	9,9 9,9 9,9	.38 .38 .39	15,1 17,1 25,7	.60 .68 1,01
5,15	5,10 – 5,18	.2028	.2008 – .2039	123195 123410 123447	UM10W-515 UM10T-515 UM10V-515	4,5 12,2 4,5	.18 .48 .18	9,4 8,4 7,7	.36 .32 .29	7,4 7,5 9,2	.29 .29 .36	5,6 12,7 6,5	.22 .50 .26	9,9 9,9 9,9	.38 .39 .39	15,1 17,1 25,7	.60 .68 1,01
5,2	5,15 – 5,23	.2047	.2028 – .2059	123197 123411 123448	UM10W-520 UM10T-520 UM10V-520	4,5 12,2 4,5	.18 .49 .18	9,4 8,5 7,7	.36 .33 .29	7,4 7,5 9,2	.29 .29 .36	5,6 12,7 6,5	.22 .50 .26	9,9 9,9 9,9	.38 .39 .39	15,1 17,1 25,7	.60 .68 1,01
5,25	5,20 – 5,28	.2067	.2047 – .2079	123199 123412 123449	UM10W-525 UM10T-525 UM10V-525	4,5 12,2 4,5	.18 .49 .18	9,4 8,5 7,8	.37 .33 .30	7,4 7,5 9,2	.29 .29 .36	5,6 12,7 6,5	.22 .50 .26	9,9 9,9 9,9	.38 .39 .39	15,1 17,1 25,7	.60 .68 1,01
5,3	5,25 – 5,33	.2087	.2067 – .2098	123201 123413 123450	UM10W-530 UM10T-530 UM10V-530	4,5 12,2 4,5	.18 .49 .18	9,4 8,6 7,8	.37 .33 .30	7,4 7,5 9,2	.29 .29 .36	5,6 12,7 6,5	.22 .50 .26	9,9 9,9 9,9	.38 .39 .39	15,1 17,1 25,7	.60 .68 1,01
5,35	5,30 – 5,38	.2106	.2087 – .2118	123203 123414 123451	UM10W-535 UM10T-535 UM10V-535	4,6 12,2 4,6	.18 .49 .18	9,5 8,6 7,9	.37 .33 .30	7,4 7,5 9,2	.29 .29 .36	5,6 12,7 6,5	.22 .50 .26	9,9 9,9 9,9	.38 .39 .39	15,1 17,1 25,7	.60 .68 1,01
5,4	5,35 – 5,43	.2126	.2106 – .2138	123205 123415 123452	UM10W-540 UM10T-540 UM10V-540	4,6 13 4,6	.19 .51 .19	9,6 8,6 7,9	.37 .33 .30	7,4 7,5 9,2	.29 .29 .36	5,6 13,4 6,5	.22 .53 .26	9,9 9,9 9,9	.38 .39 .39	15,1 17,1 25,7	.60 .68 1,01
5,45	5,40 – 5,48	.2146	.2126 – .2157	123207 123416 123453	UM10W-545 UM10T-545 UM10V-545	4,6 13 4,6	.19 .52 .19	9,6 8,6 8	.37 .33 .30	7,4 7,5 9,2	.29 .29 .36	5,6 13,4 6,5	.22 .53 .26	9,9 9,9 9,9	.38 .39 .39	15,1 17,1 25,7	.60 .68 1,01
5,5	5,45 – 5,53	.2165	.2146 – .2177	123209 123417 123454	UM10W-550 UM10T-550 UM10V-550	4,6 13 4,6	.19 .52 .19	9,7 8,6 8	.38 .34 .31	7,4 7,5 9,2	.29 .29 .36	5,6 13,4 6,5	.22 .53 .26	9,9 9,9 9,9	.38 .39 .39	15,1 17,1 25,7	.60 .68 1,01
5,55	5,50 – 5,58	.2185	.2165 – .2197	123211 123418 123455	UM10W-555 UM10T-555 UM10V-555	4,7 13 4,7	.19 .52 .19	9,7 8,7 8	.38 .34 .31	7,4 7,5 9,2	.29 .29 .36	5,6 13,4 6,5	.22 .53 .26	9,9 9,9 9,9	.38 .39 .39	15,1 17,1 25,7	.60 .68 1,01
5,6	5,55 – 5,63	.2205	.2185 – .2217	123213 123419 123456	UM10W-560 UM10T-560 UM10V-560	4,7 13 4,7	.19 .52 .19	9,7 8,7 8,1	.38 .34 .31	7,4 7,5 9,2	.29 .29 .36	5,6 13,4 6,5	.22 .53 .26	9,9 9,9 9,9	.38 .39 .39	15,1 17,1 25,7	.60 .68 1,01
5,65	5,60 – 5,68	.2224	.2205 – .2236	123215 123420 123457	UM10W-565 UM10T-565 UM10V-565	4,7 13 4,7	.19 .52 .19	9,8 8,8 8,1	.38 .34 .32	7,4 7,5 9,2	.29 .29 .36	5,6 13,4 6,5	.22 .53 .26	9,9 9,9 9,9	.38 .39 .39	15,1 17,1 25,7	.60 .68 1,01
5,7	5,65 – 5,73	.2244	.2224 – .2256	123217 123421 123458	UM10W-570 UM10T-570 UM10V-570	4,7 13 4,7	.19 .52 .19	9,8 8,8 8,2	.38 .34 .32	7,4 7,5 9,2	.29 .29 .36	5,6 13,4 6,5	.22 .53 .26	9,9 9,9 9,9	.38 .39 .39	15,1 17,1 25,7	.60 .68 1,01
5,75	5,70 – 5,78	.2264	.2244 – .2276	123219 123422 123459	UM10W-575 UM10T-575 UM10V-575	4,8 13,7 4,8	.19 .54 .19	9,9 8,8 8,2	.38 .34 .32	7,4 7,5 9,2	.29 .29 .36	5,6 14,1 6,5	.22 .55 .26	9,9 9,9 9,9	.38 .38 .39	15,1 17,1 25,7	.60 .68 1,01
5,8	5,75 – 5,83	.2283	.2264 – .2295	123221 123423 123460	UM10W-580 UM10T-580 UM10V-580	4,8 13,7 4,8	.19 .54 .19	9,9 8,8 8,3	.39 .34 .32	7,4 7,5 9,2	.29 .29 .36	5,6 14,1 6,5	.22 .55 .26	9,9 9,9 9,9	.38 .38 .39	15,1 17,1 25,7	.60 .68 1,01
5,85	5,80 – 5,88	.2303	.2283 – .2315	123223 123424 123461	UM10W-585 UM10T-585 UM10V-585	4,8 13,7 4,8	.19 .55 .19	10 8,8 8,3	.39 .34 .32	7,4 7,5 9,2	.29 .29 .36	5,6 14,1 6,5	.22 .55 .26	9,9 9,9 9,9	.38 .38 .39	15,1 17,1 25,7	.60 .68 1,01
5,9	5,85 – 5,93	.2323	.2303 – .2335	123225 123425 123462	UM10W-590 UM10T-590 UM10V-590	4,8 13,7 4,8	.19 .55 .19	10 8,9 8,4	.39 .35 .32	7,4 7,5 9,2	.29 .29 .36	5,6 14,1 6,5	.22 .55 .26	9,9 9,9 9,9	.38 .38 .39	15,1 17,1 25,7	.60 .68 1,01
5,95	5,90 – 5,98	.2343	.2323 – .2354	123227 123426 123463	UM10W-595 UM10T-595 UM10V-595	4,9 13,8 4,9	.20 .55 .19	10 8,9 8,4	.39 .35 .32	7,4 7,5 9,2	.29 .29 .36	5,6 14,1 6,5	.22 .55 .26	9,9 9,9 9,9	.38 .39 .39	15,1 17,1 25,7	.60 .68 1,01
6	5,95 – 6,03	.2362	.2343 – .2374	123229 123427 123464	UM10W-600 UM10T-600 UM10V-600	4,9 13,8 4,9	.20 .55 .20	10,1 9 8,5	.39 .35 .33	7,4 7,5 9,2	.29 .29 .36	5,6 14,1 6,5	.22 .55 .26	9,9 9,9 9,9	.38 .39 .39	15,1 17,1 25,7	.60 .68 1,01
6,05	6,00 – 6,08	.2382	.2362 – .2394	123231 123509 123465	UM10W-605 UM10T-605 UM10V-605	4,9 13,8 4,9	.20 .55 .20	10,1 9 8,5	.39 .35 .33	7,4 7,5 9,2	.29 .29 .36	5,6 14,1 6,5	.22 .55 .26	9,9 9,9 9,9	.38 .39 .39	15,1 17,1 25,7	.60 .68 1,01
6,1	6,05 – 6,13	.2402	.2382 – .2413	123233 123510 123466	UUM10W-610 UM10T-610 UM10V-610	4,9 13,8 4,9	.20 .55 .20	10,1 9 8,5	.39 .35 .33	7,4 7,6 9,3	.29 .29 .36	5,6 14,1 6,5	.22 .55 .26	9,9 9,9 9,9	.38 .39 .39	15,1 17,1 25,7	.60 .68 1,01
6,15	6,10 – 6,18	.2421	.2402 – .2433	123235 123511 123467	UM10W-615 UM10T-615 UM10V-615	4,9 13,8 4,9	.20 .55 .20	10,1 9,1 8,6	.40 .35 .33	7,4 7,6 9,3	.29 .29 .36	5,6 14,1 6,5	.22 .55 .26	9,9 9,9 9,9	.38 .39 .39	15,1 17,1 25,7	.60 .68 1,01
6,2	6,15 – 6,23	.2441	.2421 – .2453	123235 123511 123467	UM10W-620 UM10T-620 UM10V-620	5 13,8 5	.20 .55 .20	10,1 9,1 8,6	.40 .36 .33	7,4 7,6 9,3	.29 .29 .36	5,6 14,1 6,5	.22 .55 .26	9,9 9,9 9,9	.38 .39 .39	15,1 17,1 25,7	.60 .68 1,01
6,25	6,20 – 6,28	.2461	.2441 – .2472	123239 123513 123469	UM10W-625 UM10T-625 UM10V-625	5 13,8 5	.20 .55 .20	10,1 9,2 8,7	.40 .36 .33	7,4 7,6 9,2	.29 .29 .36	5,6 14,1 6,5	.22 .55 .26	9,9 9,9 9,9	.38 .39 .39	15,1 17,1 25,7	.60 .68 1,01
6,3	6,25 – 6,33	.2480	.2461 – .2492	123241 123514 123470	UM10W-630 UM10T-630 UM10V-630	5 13,8 5	.20 .55 .20	10,1 9,2 8,7	.40 .36 .34	7,4 7,6 9,2	.29 .29 .36	5,6 14,1 6,5	.22 .55 .26	9,9 9,9 9,9	.38 .39 .39	15,1 17,1 25,7	.60 .68 1,01
6,35	6,30 – 6,38	.2500	.2480 – .2512	123243 123515 123471	UM10W-635 UM10T-635 UM10V-635	5,1 13,8 5,1	.20 .55 .20	10,1 9,3 8,8	.40 .36 .34	7,4 7,6 9,2	.29 .29 .36	5,6 14,1 6,5	.22 .55 .26	9,9 9,9 9,9	.38 .39 .39	15,1 17,1 25,7	.60 .68 1,01
6,35	6,30 – 6,38	.2500	.2480 – .2512	123243 123515 123471	UM10W-635 UM10T-635 UM10V-635	5,1 13,8 5,1	.20 .55 .20	10,1 9,3 8,8	.40 .36 .34	7,4 7,6 9,2	.29 .29 .36	5,6 14,1 6,5	.22 .55 .26	9,9 9,9 9,9	.38 .39 .39	15,1 17,1 25,7	.60 .68 1,01
6,4	6,35 – 6,43	.2520	.2500 – .2531	123245 123516 123472	UM10W-640 UM10T-640 UM10V-640	5,1 13,8 5,1	.20 .55 .20	10,1 9,3 8,8	.40 .36 .34	7,4 7,6 9,2	.29 .29 .36	5,6 14,1 6,5	.22 .55 .26	9,9 9,9 9,9	.38 .39 .39	15,1 17,1 25,7	.60 .68 1,01
6,45	6,40 – 6,48	.2539	.2520 – .2551	123247 123517 123473	UM10W-645 UM10T-645 UM10V-645	5,1 13,8 5,1	.21 .55 .21	10,1 9,4 8,9	.40 .36 .34	7,4 7,6 9,2	.29 .29 .36	5,6 14,1 6,5	.22 .55 .26	9,9 9,9 9,9	.38 .39 .39	15,1 17,1 25,7	.60 .68 1,01
6,5	6,45 – 6,53	.2559	.2539 – .2571	123249 123518 123474	UM10W-650 UM10T-650 UM10V-650	5,1 13,9 5,1	.21 .55 .21	10,1 9,4 8,9	.40 .37 .35	7,4 7,6 9,2	.29 .29 .36	5,6 14,1 6,5	.22 .55 .26	9,9 9,9 9,9	.38 .39 .39	15,1 17,1 25,7	.60 .68 1,01
6,55	6,50 – 6,58	.2579	.2559 – .2591	123251 123519 123475	UM10W-655 UM10T-655 UM10V-655	5,1 13,9 5,1	.21 .55 .21	10,1 9,5 8,9	.40 .37 .35	7,4 7,6 9,2	.29 .29 .36	5,6 14,1 6,5	.22 .55 .26	9,9 9,9 9,9	.38 .39 .39	15,1 17,1 25,7	.60 .68 1,01
6,6	6,55 – 6,63	.2598	.2579 – .2610	123253 123520 123476	UM10W-660 UM10T-660 UM10V-660	5,2 13,9 5,2	.21 .55 .21	10,1 9,5 9	.40 .37 .35	7,4 7,6 9,2	.29 .29 .36	5,6 14,1 6,5	.22 .55 .26	9,9 9,9 9,9	.38 .39 .39	15,1 17,1 25,7	.60 .68 1,01
6,65	6,60 – 6,68	.2618	.2598 – .2630	123255 123521 123477	UM10W-665 UM10T-665 UM10V-665	5,2 13,9 5,2	.21 .55 .21	10,1 9,6 9	.40 .37 .35	7,4 7,6 9,2	.29 .29 .36	5,6 14,1 6,5	.22 .55 .26	9,9 9,9 9,9	.38 .39 .39	15,1 17,1 25,7	.60 .68 1,01
6,7	6,65 – 6,73	.2638	.2618 – .2650	123257 123522 123478	UM10W-670 UM10T-670 UM10V-670	5,2 13,9 5,2	.21 .55 .21	10,1 9,6 9,1	.40 .37 .35	7,4 7,6 9,2	.29 .29 .36	5,6 14,1 6,5	.22 .55 .26	9,9 9,9 9,9	.38 .39 .39	15,1 17,1 25,7	.60 .68 1,01
6,75	6,70 – 6,78	.2657	.2638 – .2669	123259 123523 123479	UM10W-675 UM10T-675 UM10V-675	5,3 13,9 5,3	.21 .55 .21	10,1 9,7 9,1	.40 .38 .35	7,4 7,6 9,2	.29 .29 .36	5,6 14,1 6,5	.22 .55 .26	9,9 9,9 9,9	.38 .39 .39	15,1 17,1 25,7	.60 .68 1,01
6,8	6,75 – 6,83	.2677	.2657 – .2689	123261 123524 123480	UM10W-680 UM10T-680 UM10V-680	5,3 13,9 5,3	.21 .55 .21	10,1 9,7 9,2	.40 .38 .36	7,4 7,6 9,2	.29 .29 .36	5,6 14,1 6,5	.22 .55 .26	9,9 9,9 9,9	.38 .39 .39	15,1 17,1 25,7	.60 .68 1,01
6,85	6,80 – 6,88	.2697	.2677 – .2709	123263 123525 123481	UM10W-685 UM10T-685 UM10V-685	5,3 13,9 5,3	.21 .55 .21	10,1 9,8 9,2	.40 .38 .36	7,4 7,6 9,2	.29 .29 .36	5,6 14,1 6,5	.22 .55 .26	9,9 9,9 9,9	.38 .39 .39	15,1 17,1 25,7	.60 .68 1,01
6,9	6,85 – 6,93	.2717	.2697 – .2728	123265 123526 123482	UM10W-690 UM10T-690 UM10V-690	5,3 13,9 5,3	.21 .55 .21	10,1 9,8 9,3	.40 .38 .36	7,4 7,5 9,2	.29 .29 .36	5,6 14,1 6,5	.22 .55 .26	9,9 9,9 9,9	.38 .39 .39	15,1 17,1 25,7	.60 .68 1,01
6,95	6,90 – 6,98	.2736	.2717 – .2748	123269 123528 123484	UM10W-700 UM10T-700 UM10V-700	5,4 14 5,4	.22 .55 .22	10,1 9,8 9,3	.40 .38 .36	7,4 7,5 9,2	.29 .29 .36	5,6 14,1 6,5	.22 .55 .26	9,9 9,9 9,9	.38 .39 .39	15,1 17,1 25,7	.60 .68 1,01
7	6,95 – 7,03	.2756	.2736 – .2768	123271 123529 123485	UM10W-705 UM10T-705 UM10V-705	5,4 14 5,4	.22 .55 .22	10,1 9,9 9,4	.40 .39 .37	7,4 7,5 9,2	.29 .29 .36	5,6 14,1 6,5	.22 .55 .26	9,9 9,9 9,9	.38 .39 .39	15,1 17,1 25,7	.60 .68 1,01
7,05	7,00 – 7,08	.2776	.2756 – .2787	123271 123529 123485	UM10W-705 UM10T-705 UM10V-705	5,4 14 5,4	.22 .55 .22	10,1 9,9 9,4	.40 .39 .37	7,4 7,5 9,2	.29 .29 .36	5,6 14,1 6,5	.22 .55 .26	9,9 9,9 9,9	.38 .39 .39	15,1 17,1 25,7	.60 .68 1,01
7,1	7,05 – 7,13	.2795	.2776 – .2807	123273 123530 123486	UM10W-710 UM10T-710 UM10V-710	5,4 14 5,4	.22 .56 .22	10,1 10 9,5	.40 .39 .37	7,4 7,5 9,2	.29 .29 .36	5,6 14,1 6,5	.22 .55 .26	9,9 9,9 9,9	.38 .39 .39	15,1 17,1 25,7	.60 .68 1,01
7,15	7,10 – 7,18	.2815	.2795 – .2827	123275 123531 123487	UM10W-715 UM10T-715 UM10V-715	5,5 14 5,5	.22 .56 .22	10,1 10 9,5	.40 .39 .37	7,4 7,5 9,2	.29 .29 .36	5,6 14,1 6,5	.22 .55 .26	9,9 9,9 9,9	.38 .39 .39	15,1 17,1 25,7	.60 .68 1,01
7,2	7,15 – 7,23	.2835	.2815 – .2846	123277 123532 123488	UM10W-720 UM10T-720 UM10V-720	5,5 14 5,5	.22 .56 .22	10,1 10,1 9,5	.40 .39 .37	7,4 7,5 9,2	.29 .29 .36	5,6 14,1 6,5	.22 .55 .26	9,9 9,9 9,9	.38 .39 .39	15,1 17,1 25,7	.60 .68 1,01
7,25	7,20 – 7,28	.2854	.2835 – .2866	123533 123489	UM10T-725 UM10V-725	14 5,5	.56 .22	10,1 9,6	.39 .37	7,5 9,2	.29 .36	14,1 6,5	.55 .26	9,9 9,9	.38 .39	17,1 25,7	.68 1,01
7,3	7,25 – 7,33	.2874	.2854 – .2886	123490	UM10V-730	5,5	.22	9,6	.37	9,2	.36	6,5	.26	9,9	.39	25,7	1,01
7,35	7,30 – 7,38	.2894	.2874 – .2906	123491	UM10V-735	5,6	.22	9,7	.38	9,2	.36	6,5	.26	9,9	.39	25,7	1,01
7,4	7,35 – 7,43	.2913	.2894 – .2925	123492	UM10V-740	5,6	.22	9,7	.38	9,2	.36	6,5	.26	9,9	.39	25,7	1,01
7,45	7,40 – 7,48	.2933	.2913 – .2945	123493	UM10V-745	5,6	.23	9,8	.38	9,2	.36	6,5	.26	9,9	.39	25,7	1,01
7,5	7,45 – 7,53	.2953	.2933 – .2965	123494	UM10V-750	5,6	.23	9,8	.38	9,2	.36	6,5	.26	9,9	.39	25,7	1,01
7,55	7,50 – 7,58	.2972	.2953 – .2984	123495	UM10V-755	5,6	.23	9,9	.38	9,2	.36	6,5	.26	9,9	.39	25,7	1,01
7,6	7,55 – 7,63	.2992	.2972 – .3004	123496	UM10V-760	5,7	.23	9,9	.39	9,2	.36	6,5	.26	9,9	.39	25,7	1,01
7,65	7,60 – 7,68	.3012	.2992 – .3024	123497	UM10V-765	5,7	.23	10	.39	9,2	.36	6,5	.26	9,9	.39	25,7	1,01
7,7	7,65 – 7,73	.3031	.3012 – .3043	123498	UM10V-770	5,7	.23	10	.39	9,2	.36	6,5	.26	9,9	.39	25,7	1,01
7,75	7,70 – 7,78	.3051	.3031 – .3063	123499	UM10V-775	5,8	.23	10	.39	9,2	.36	6,5	.26	9,9	.39	25,7	1,01
7,8	7,75 – 7,83	.3071	.3051 – .3083	123500	UM10V-780	5,8	.23	10,1	.39	9,2	.36	6,5	.26	9,9	.39	25,7	1,01
7,85	7,80 – 7,88	.3091	.3071 – .3102	123501	UM10V-785	5,8	.23	10,1	.39	9,2	.36	6,5	.26	9,9	.39	25,7	1,01
7,9	7,85 – 7,93	.3110	.3091 – .3122	123502	UM10V-790	5,8	.23	10,1	.40	9,2	.36	6,5	.26	9,9	.39	25,7	1,01
7,95	7,90 – 7,98	.3130	.3110 – .3142	123503	UM10V-795	5,9	.23	10,1	.40	9,2	.36	6,5	.26	9,9	.39	25,7	1,01
8	7,95 – 8,03	.3150	.3130 – .3161	123504	UM10V-800	5,9	.24	10,1	.40	9,2	.36	6,5	.26	9,9	.39	25,7	1,01
8,1	8,00 – 8,08	.3169	.3150 – .3181	123505	UM10V-805	5,9	.24	10,1	.40	9,2	.36	6,5	.26	9,9	.39	25,7	1,01
8,15	8,05 – 8,13	.3189	.3169 – .3201	123506	UM10V-810	5,9	.24	10,1	.40	9,2	.36	6,5	.26	9,9	.39	25,7	1,01
8,2	8,10 – 8,18	.3209	.3189 – .3220	123507	UM10V-815	5,9	.24	10,1	.40	9,2	.36	6,5	.26	9,9	.39	25,7	1,01
8,25	8,15 – 8,23	.3228	.3209 – .3240	123508	UM10V-820	6	.24	10,1	.40	9,2	.36	6,5	.26	9,9	.39	25,7	1,01
8,3	8,20 – 8,28	.3248	.3228 – .3260	123534	UM10V-825	6	.24	10,1	.40	9,2	.36	6,5	.26	9,9	.39	25,7	1,01
8,35	8,25 – 8,33	.3268	.3248 – .3280	123535	UM10V-830	6	.24	10,1	.40	9,2	.36	6,5	.26	9,9	.39	25,7	1,01
8,4	8,30 – 8,38	.3287	.3268 – .3299	123536	UM10V-835	6,1	.24	10,1	.40	9,2	.36	6,5	.26	9,9	.39	25,7	1,01
8,45	8,40 – 8,48	.3327	.3307 – .3339	123538	UM10V-845	6,1	.24	10,1	.40	9,2	.36	6,5	.26	9,9	.39	25,7	1,01
8,5	8,45 – 8,53	.3346	.3327 – .3358	123539	UM10V-850	6,1	.25	10,1	.40	9,3	.36	6,5	.26	9,9	.39	25,7	1,01
8,55	8,50 – 8,58	.3366	.3346 – .3378	123540	UM10V-850	6,1	.25	10,1	.40	9,3	.36	6,5	.26	9,9	.39	25,7	1,01
8,6	8,55 – 8,63	.3386	.3366 – .3398	123541	UM10V-860	6,2	.25	10,1	.40	9,3	.36	6,5	.26	9,9	.39	25,7	1,01
8,65	8,60 – 8,68	.3406	.3386 – .3417	123542	UM10V-865	6,2	.25	10,1	.40	9,3	.36	6,5	.26	9,9	.39	25,7	1,01
8,75	8,70 – 8,78	.3445	.3425 – .3457	123653	UM10V-875	6,3	.25	10,1	.40	9,3	.36	6,5	.26	9,9	.39	25,7	1,01
9	8,95 – 9,03	.3543	.3524 – .3555	123557	UM10V-900	6,4	.26	10,1	.40	9,3	.36	6,5	.26	9,9	.39	25,7	1,01
9,05	9,00 – 9,08	.3563	.3543 – .3575	123558	UM10V-905	6,4	.26	10,1	.40	9,3	.36	6,5	.26	9,9	.39	25,7	1,01

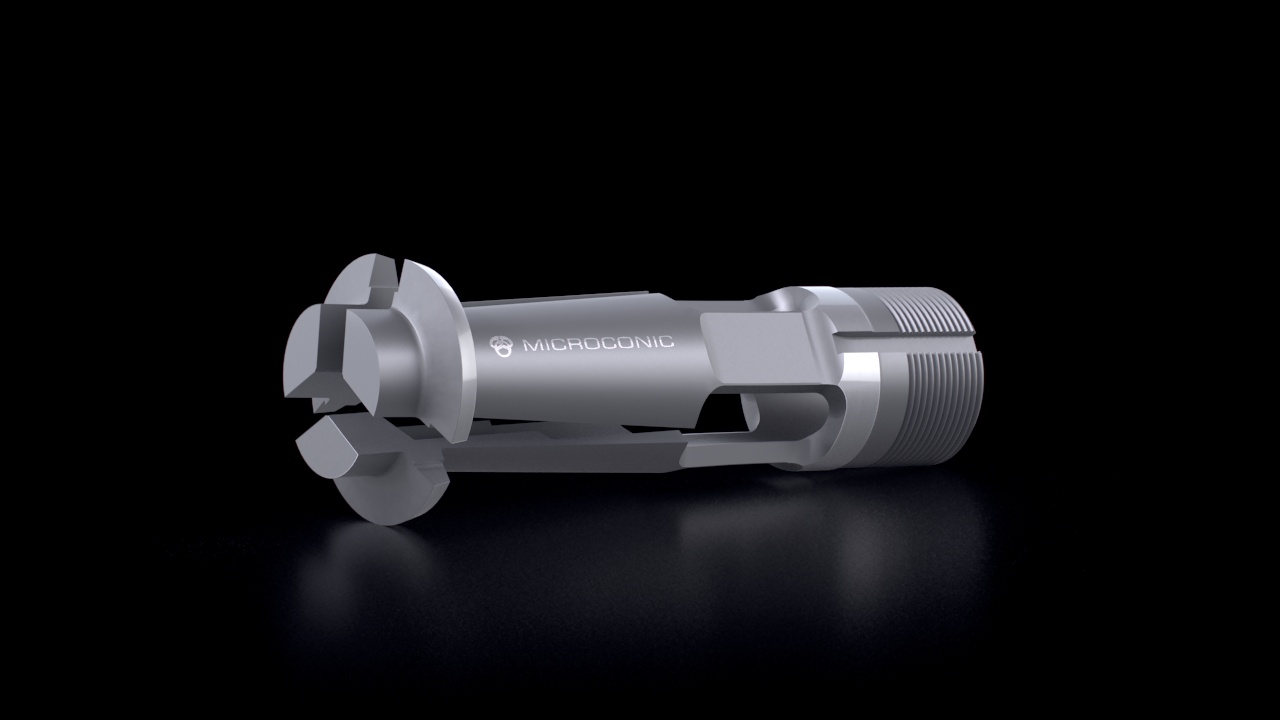

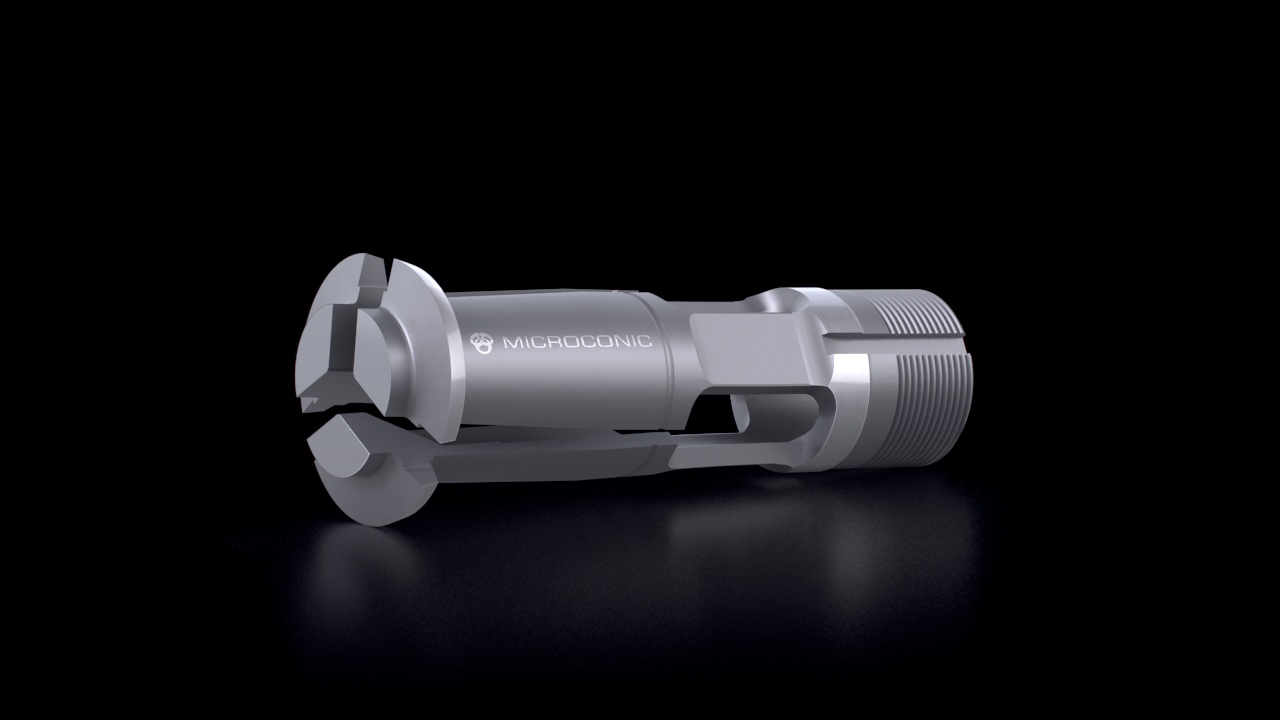

Ausführungen der Masa Tool UM10 Übergreif-Spannzangen

Wir bieten verschiedene Ausführungen von Masa Tool Übergreif-Spannzangen für den Einsatz in Grundkörpern der M10-Serie. Ob Sie Ihre Arbeit vereinfachen, Ihre Produktionsqualität verbessern oder eine kundenspezifische Fertigungsanforderung erfüllen möchten. Testen Sie jetzt unsere Übergreif-Spannzangen. Sie werden überzeugt sein.
